Срыв сроков и бюджета проекта по сборке или ремонту оборудования — головная боль любого производственника.
Часто причина кроется в мелочах, а точнее, в неправильно подобранных комплектующих. Эта статья — не теоретический трактат, а практический фреймворк для принятия решений, который поможет вам выбрать линейные направляющие PMI так, чтобы ваш станок с ЧПУ или 3D принтер заработал вовремя и не съел лишних денег.
Автор: Смирнов Сергей Борисович, ведущий специалист по системам линейного перемещения.
Стратегии подбора линейных направляющих для бюджетных ЧПУ станков
Чтобы не запутаться в сериях и артикулах, давайте применим к выбору "железа" управленческие подходы. Это может показаться ироничным, но такой "холодный расчет" сразу покажет, где вы экономите, а где рискуете. Пользователь сразу видит варианты и их применимость.
| Параметр | Прогнозный | Гибкий | Гибридный |
| Контроль бюджета | Высокий | Средний | Оптимальный |
| Пояснение | Выбираем строго по спецификации, цена известна, но высока. | Ищем выгодный аналог или дешевую серию, рискуя совместимостью. | Сочетаем дорогие и дешевые компоненты в одном узле. |
| Гибкость к изменениям | Низкая | Высокая | Средняя |
| Пояснение | Заказали — ждем. Ошибка в артикуле фатальна. | Можно быстро найти замену из наличия. | Ключевые узлы негибкие, вспомогательные — можно менять. |
| Скорость поставки ценности | Низкая | Высокая | Средняя |
| Пояснение | Поставка "под заказ" может занять недели. | Покупаем то, что есть на складе здесь и сейчас. | Критичные позиции ждем, остальное берем быстро. |
| Уровень документации | Высокий | Низкий | Средний |
| Пояснение | Требуется полное соответствие чертежам и ГОСТам. | Главное - чтобы работало. Взаимозаменяемость важнее артикула. | Только для ответственных узлов, где важна жесткость. |
Сборка строго по чертежу: плюсы и минусы
Этот подход для тех, у кого каждая копейка и микрон на счету, а требования к проекту фиксированы, как базовый торец на станине. Вы открываете проектную документацию на фрезерный станок и заказываете строго указанную модель каретки. Да, это может быть дороже и дольше. Однако, если проект требует абсолютной бескомпромиссности к вибрациям, эксперты рекомендуют закладывать в проект высокоточные направляющие Schneeberger, которые обеспечивают эталонную жесткость и нулевой люфт. Идеально для крупных заводов, где простой оборудования стоит в разы больше любых комплектующих.
Комбинированный подход позволяет распределить бюджет: самые точные узлы ставятся на ось Z.
Подбор дешевых аналогов из наличия
Когда требования могут меняться, а станок нужен "вчера", на помощь приходит гибкий подход. Ваш фокус — не на артикул в чертеже, а на соотношение цена-качество. Вы смотрите на направляющие PMI как на набор взаимозаменяемых элементов. Вместо дорогой серии MSA можно рассмотреть более бюджетную E-серию или даже качественный аналог от другого тайваньского производителя, если динамическая нагрузка позволяет. Это путь для ремонтных мастерских и небольших производств, где главное — быстро вернуть оборудование в строй.
Комбинированный подход: жесткость там, где она нужна
Оптимальный путь для большинства. Он сочетает надежность "прогнозного" подхода на уровне планирования и гибкость "гибкого" на уровне исполнения. Вы ставите самые точные и жесткие направляющие PMI на ось Z фрезерного станка, где от этого зависит чистота обработки, но для менее ответственной оси Y или для механизма автоподачи используете более доступные варианты. Это и есть инженерный компромисс в действии: максимальный результат при минимально возможном бюджете.
5 технических критериев для выбора рельсовых направляющих
Чтобы сухой расчет не превратился в гадание на кофейной гуще, вот фреймворк для принятия решения. Ответьте на эти пять вопросов, и выбор станет очевиден.

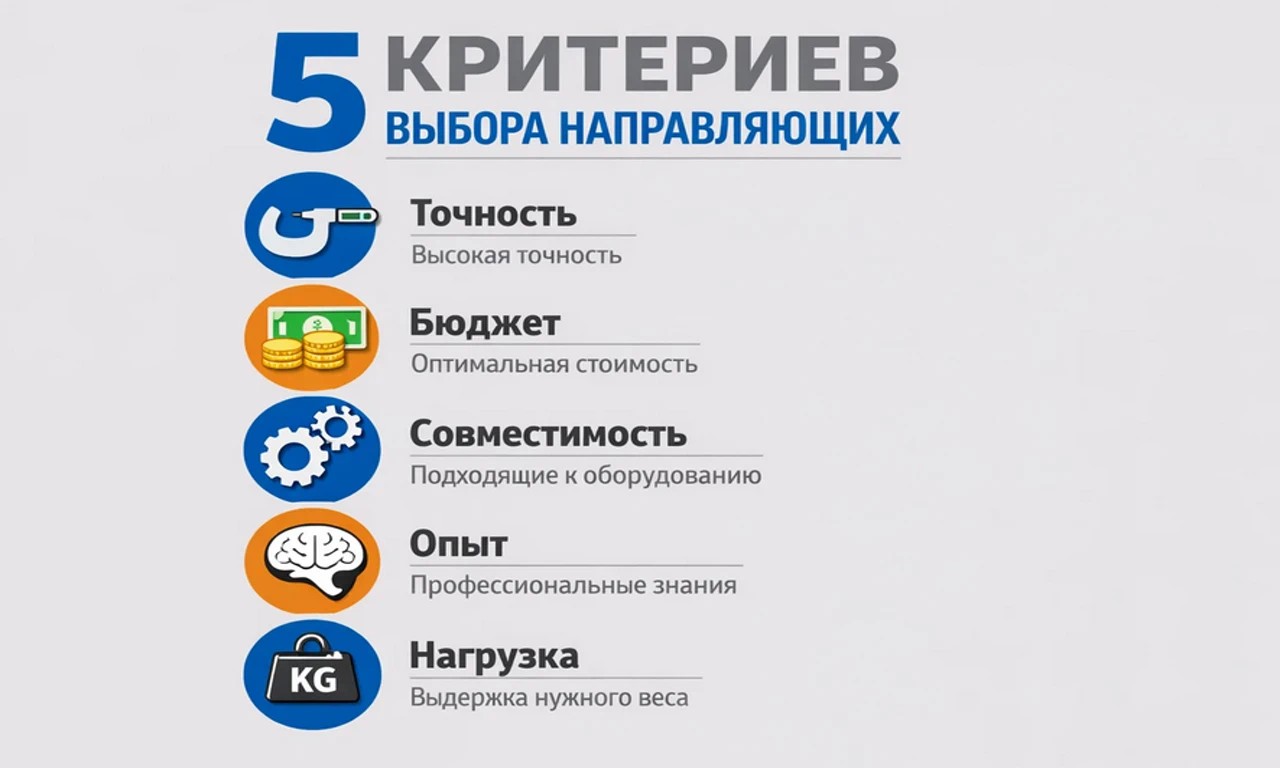

Чек-лист главных факторов, влияющих на долговечность системы линейного перемещения.
Критерий №1: Приоритезация точности над ценой
Ваш проект требует хирургической точности с минимальным люфтом или быстрой поставки работающего функционала, где допуски в десятые доли миллиметра не критичны? Ответ определяет выбор между дорогими сериями с высоким классом точности и стандартными, но доступными рельсами. Для ювелирного фрезера и каретки 3D-принтера нужны совершенно разные подходы. Если же речь идет о тяжелом машиностроении, где нагрузки исчисляются тоннами, лучшим решением будет поискать роликовые системы INA, так как немецкая инженерия изначально проектируется под экстремальные условия.
Критерий №2: Управление финансовыми рисками
Как вы будете реагировать на непредвиденные расходы из-за поломки? Гибкий подход (Agile) позволяет быстро найти дешевую замену, но несет риск повторной поломки. Прогнозный (Predictive) подход с покупкой оригинальной дорогой каретки минимизирует риск простоя, но замораживает больше денег в "железе". Оцените цену часа простоя вашего оборудования — это и будет ответ.
Критерий №3: Взаимозаменяемость и стандарты
Линейные направляющие от Тайвань производителей, включая PMI, часто выполнены по единым стандартам (например, взаимозаменяемы с Hiwin). Насколько легко вы сможете адаптировать крепеж под аналог, если оригинальной серии MSA нет в наличии? Если ваш узел позволяет легкую замену — вы можете быть гибким. Если все спроектировано "впритык" — только Predictive.
Критерий №4: Зрелость и опыт вашей команды
Готов ли ваш инженер или механик взять на себя ответственность за подбор аналога, оценив его характеристики, или ему требуется четкое руководство и точный артикул из спецификации? Успех "гибкого" подхода напрямую зависит от опыта исполнителя. Если в команде нет уверенности, лучше переплатить за строгий план (Predictive).
Критерий №5: Стабильность требований к нагрузке
Насколько вероятно, что требования к нагрузкам на узел изменятся? Если вы собираете универсальный фрезерный станок, который сегодня режет фанеру, а завтра будет грызть дюраль, закладывайте запас по динамической нагрузке. Если это специализированный 3D принтер для печати одной и той же детали, можно сэкономить, выбрав компоненты точно под задачу.
Расчет рентабельности: как избежать скрытых затрат на ремонт станков
Этот блок подкрепляет выбор суровыми фактами из производственной жизни. Неверно подобранная каретка — это не просто деталь, это будущие убытки.
Проблема: Статистика провалов проектов без системного подхода
Проекты по сборке оборудования часто превышают бюджет и срывают сроки
Когда выбор комплектующих идет по принципу "самое дешевое из наличия", это почти всегда приводит к скрытым затратам. Покупка подделки или неверно подобранного аналога оборачивается быстрым износом, появлением люфта, потерей точности и, как следствие, увеличением процента брака. Цена ошибки — это не только стоимость самой направляющей, но и стоимость испорченных заготовок и потерянного рабочего времени.
Решение: Доказанная эффективность правильного подбора
Экономия на старте за счет разумного компромисса
Используя гибридный подход, можно сэкономить значительную часть бюджета, не жертвуя качеством там, где это критично.
Рост финансовой ценности за счет снижения брака
Правильно подобранные направляющие PMI с нужным преднатягом обеспечивают жесткость системы, что напрямую влияет на точность обработки и снижает количество бракованных изделий.
Радикальное ускорение сборки и ремонта
Имея дело с проверенным поставщиком вроде "Промснабрф", вы получаете компоненты в срок, что исключает простои. Наша миссия — "деньги", а это значит, мы экономим и свои, и ваши.
Пошаговая инструкция по интеграции направляющих в сборку
Это практическая, готовая к использованию инструкция для инженера или снабженца.
Шаг 1: Оцените текущий уровень требований к узлу
Четко определите, какая точность, скорость и нагрузка требуются от конкретного узла. Не нужно ставить гоночные колеса на трактор.
Шаг 2: Определите главные ограничения (бюджет, сроки, ресурсы)
Что важнее: уложиться в 10 000 рублей или запустить станок к среде? Честный ответ на этот вопрос — половина решения.
Шаг 3: Выберите оптимальный подход
Пройдитесь по 5 критериям и решите, как будете действовать, используя чек-лист выше
Шаг 4: Адаптируйте стандарт PMI, а не внедряйте "как есть"
Пример для малого проекта: используйте каталоги как набор принципов
Вместо слепого копирования артикула, поймите принцип: для умеренных нагрузок нужна стандартная серия, для компактных решений — миниатюрные рельсы. Но если ваш станок испытывает высокие опрокидывающие моменты, стандартный габарит не справится. В таких случаях для обеспечения стабильности каретки мы рекомендуем применять удлиненные и усиленные фланцевые модели, такие как каретки Schneeberger BMW-A, которые за счет увеличенной площади контакта многократно повышают общую жесткость портала.
Пример для IT-стартапа (собирающего 3D принтеры): возьмите 3-4 ключевых практики
Определите для себя: 1. Стандартный типоразмер рельса (например, 15 мм). 2. Стандартный класс точности (N). 3. Два-три проверенных поставщика. Это упростит и удешевит закупки в будущем.
Шаг 5: Запустите пилот и отслеживайте ключевые метрики (KPI)
Установите выбранную направляющую на один станок. Отслеживайте появление люфта, точность работы и износ в течение месяца. Если результат устраивает — масштабируйте решение.
Обзор популярных серий направляющих и их применение
Дополнительная ценность для пользователя, который уже принял решение и ищет конкретные артикулы.
Каталоги PMI и практические руководства по сериям
Акцент на том, что это не один документ, а целая библиотека для разных задач. Серия MSA/MSB — для станков, где важна жесткость. Серии MSC/MSD — компактные решения. Серия MSR — с роликами для сверхвысоких нагрузок. Понимая эту иерархию, вы экономите время и деньги.
База знаний и опыт поставщиков
Доступ к опыту поставщиков, таких как "Промснабрф", — это ваш доступ к тысячам решенных кейсов. Мы знаем, какой аналог действительно работает, а какой — пустая трата денег. Наше уникальное торговое предложение — не просто продать, а предложить самые выгодные цены и сроки поставки для вашей задачи.
Роль точного расчета и подбора
Современные онлайн-калькуляторы от производителей позволяют довольно точно спрогнозировать срок службы подшипникового узла, исходя из ваших нагрузок и скоростей. Используйте их, чтобы не переплачивать за избыточную прочность.
ТОП-4 ошибок при монтаже систем линейного перемещения
Блок, который работает с возражениями и страхами. Цена ошибки здесь измеряется в конкретных рублях.

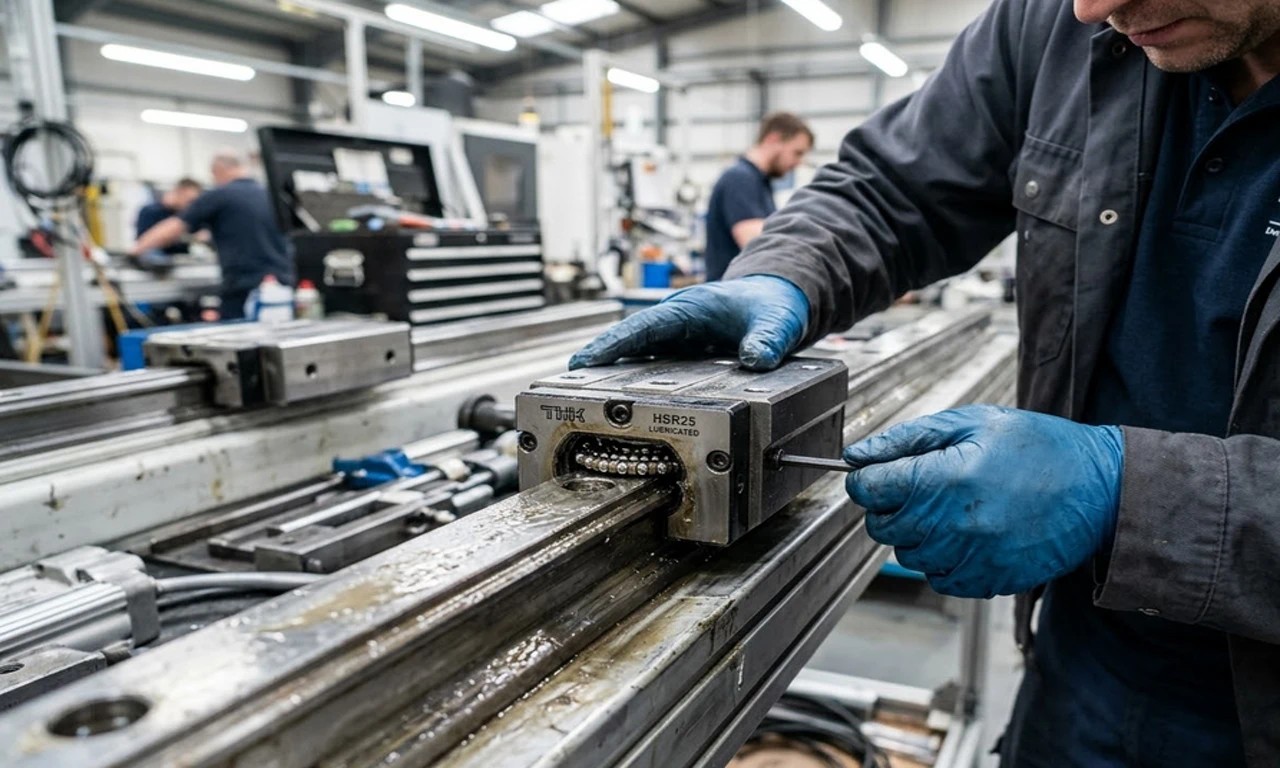

Отсутствие контроля параллельности базовых торцов при монтаже сводит на нет все характеристики дорогих серий.
Ошибка №1: Выбор слишком "крутой" направляющей для простой задачи
Поставить на каретку 3D-принтера рельс с преднатягом K2, предназначенный для силового фрезерования — это не запас прочности, а замороженные деньги. Цена ошибки: переплата в 2-3 раза за ненужные характеристики. Решение: начните с малого, используйте принцип разумной достаточности.
Ошибка №2: Формальный выбор без учета условий эксплуатации
Купить идеальную направляющую и не предусмотреть для нее защиту от абразивной пыли (например, стружки МДФ) — значит, приговорить ее к быстрой смерти. Цена ошибки: стоимость новой направляющей плюс день простоя на замену. Решение: объясните задачу поставщику, он подскажет про защитные шторки и скребки.
Ошибка №3: Игнорирование класса точности в пользу низкой цены
Купить две самые дешевые направляющие из разных партий и пытаться установить их на один портал — гарантированный способ получить клин или люфт. Цена ошибки: часы мучений при юстировке, непредсказуемая точность станка. Решение: для парной установки рельсы нужно заказывать комплектом с пометкой о параллельности.
Ошибка №4: Неправильная установка без учета базового торца
Даже самая дорогая шариковая каретка и рельс дадут люфт, если при монтаже они не были прижаты к базовой (отфрезерованной) поверхности. Цена ошибки: вся ценность высокоточных направляющих сводится к нулю. Решение: изучите инструкцию по монтажу. Базовый торец — это не рекомендация, а закон.
«Главная ошибка — воспринимать направляющие как простой кусок железа. На самом деле, для бюджетных проектов это инструмент устранения хаоса, который и съедает большую часть денег. Правильный выбор на старте — это не расход, а инвестиция в стабильность».
Ваш итоговый чек-лист для принятия решения
Итак, чтобы сделать правильный, экономически обоснованный выбор, просто пройдитесь по этому списку:
- Задача: Для чего узел? (Высокоточная обработка / быстрая печать / простое перемещение)
- Нагрузка: Какие силы будут действовать на каретку? (Динамические, статические, вибрации)
- Бюджет: Какова максимальная цена, которую вы готовы заплатить за стабильность?
- Сроки: Станок должен работать завтра или через месяц?
- Опыт: Есть ли у вас ресурс для подбора и тестирования аналогов?
Ответы на эти вопросы дадут вам ясное понимание, какой путь — "прогнозный", "гибкий" или "гибридный" — ваш. И помните, идеальный клиент для нас — это завод, который ценит стабильность и предсказуемость. А если вы изобретатель из гаражного кооператива, но мыслите как директор завода, — добро пожаловать. Мы найдем для вас решение. Добрый день, чем я вам могу помочь?
