Автор: Смирнов Сергей Борисович, ведущий специалист по системам линейного перемещения.

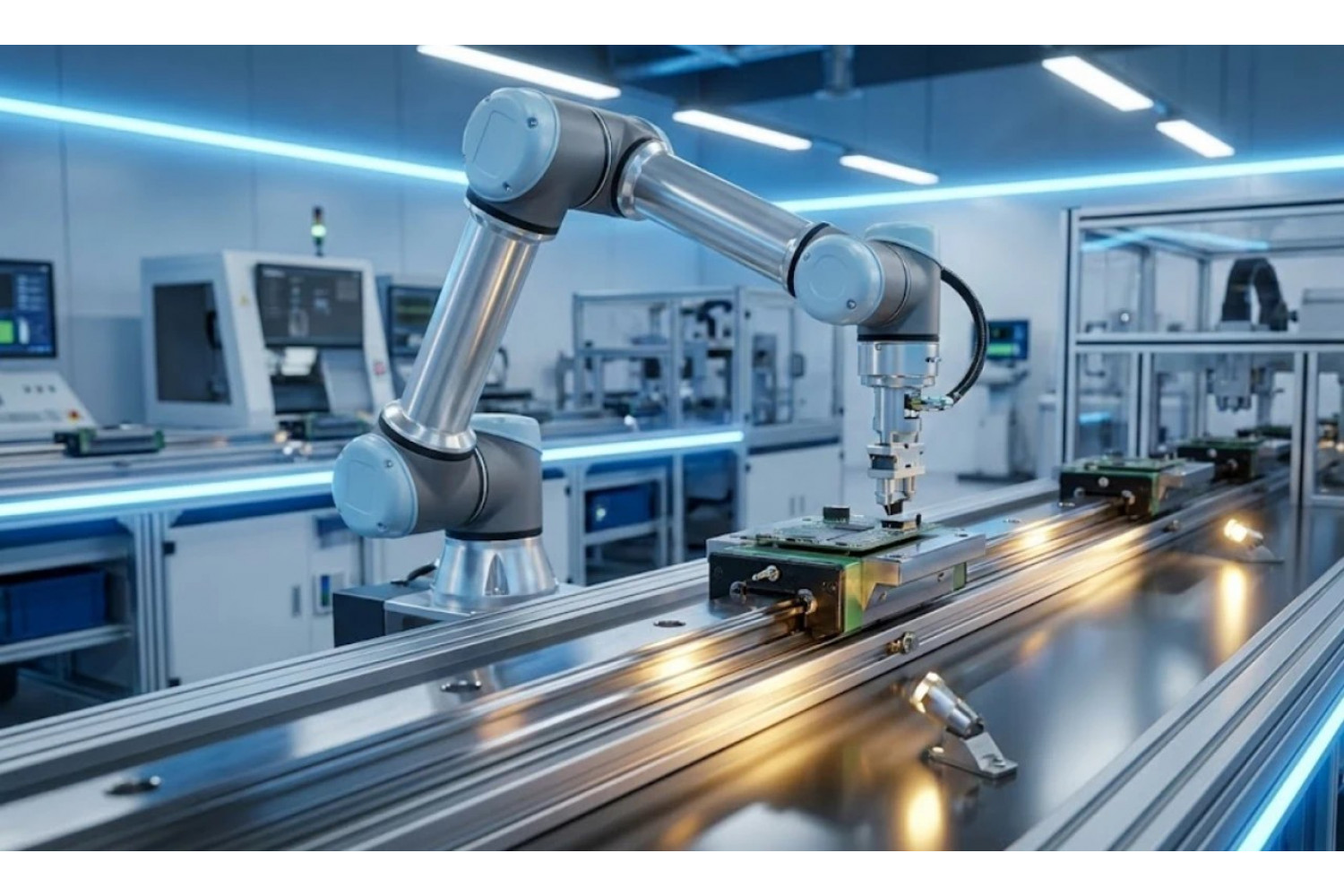

Ключевая роль линейных направляющих в точности, скорости и надежности современных роботов
Линейные направляющие – это скелет вашего робота. От их качества напрямую зависит, сможет ли манипулятор позиционировать деталь с точностью до микрона, выполнит ли сварочный аппарат идеально ровный шов или развалится ли вся система после ста тысяч циклов. Неправильный выбор здесь — это не просто техническая ошибка, а прямые финансовые потери из-за брака и простоев. Именно поэтому ведущие инженеры ориентируются на проверенные решения из каталога THK, так как этот японский бренд де-факто стал мировым стандартом надежности в робототехнике.
Быстрый выбор: Сравнение ключевых типов направляющих для типовых задач
Мой принцип — "быстро, четко по делу". Время – деньги. Поэтому для инженеров, которые уже знают, что ищут, вот сводная таблица для оперативного принятия решения. Она поможет отсечь заведомо неподходящие варианты и сфокусироваться на главном.
| Тип направляющей | Динамическая грузоподъемность | Точность (Класс) | Макс. скорость | Жесткость | Оптимальное применение |
| Шариковые | Средняя | P, H, N | до 5 м/с | Высокая | Pick&Place, сборочные линии, ЧПУ |
| Роликовые | Очень высокая | P, H | до 3 м/с | Сверхвысокая | Портальный робот, тяжелая обработка |
| С перекр. роликами | Высокая | P, SP | до 1 м/с | Максимальная | Оптические системы, поворотные оси |
| Миниатюрные | Низкая | H, N | до 3 м/с | Средняя | Медицинская робототехника, коботы |
| Телескопические | Средняя | - | до 0.8 м/с | Варьируется | "Седьмая ось" робота, складские AMR |
Как выбрать линейный подшипник: пошаговый алгоритм для инженера
Теперь перейдем от общих картин к холодному расчету. Выбор линейной системы — это не лотерея, а последовательный инженерный процесс. Пройдем его шаг за шагом.
Шаг 1: Оценка нагрузок и условий эксплуатации
Первый и самый важный этап — понять, каким издевательствам будет подвергаться ваш узел. Без этого все дальнейшие расчеты бессмысленны.
Визуализация векторов сил: эти параметры критичны для расчета ресурса узла.
Типы нагрузок: радиальные, осевые, моментные и комбинированные
На каретку всегда действует комбинация сил. Радиальная нагрузка давит на нее "сверху", осевая пытается сдвинуть "вдоль", а моментная — "опрокинуть". Ваша задача — честно оценить все векторы, особенно при работе манипулятора с длинным вылетом.
Практический пример расчета эквивалентной динамической нагрузки (формула)
Производители предоставляют формулы для расчета эквивалентной нагрузки, которая сводит все эти векторы к одному числу. Классическая формула выглядит как P = F_r + F_a + C * M, гдеF_r и F_a — радиальная и осевая нагрузки, а M — момент. Правильный расчет здесь — это не высшая математика, это экономия ваших денег на преждевременной замене узла.
Анализ среды: температура, влажность, загрязнения, вакуум
Рельс, работающий в литейном цеху, и рельс в вакуумной камере медицинской лаборатории — это два разных мира. Пыль, абразивные частицы, агрессивные жидкости, экстремальные температуры — все это напрямую влияет на материал, уплотнения и тип смазки. Игнорировать среду — значит запланировать поломку.
Шаг 2: Определение требований к точности и жесткости
Насколько точным должен быть ваш робот и насколько он должен сопротивляться деформации? Ответ на этот вопрос определяет бюджет.
Классы точности (P, H, N и др.): как они влияют на позиционирование
Классы точности (Precision, High, Normal) описывают допустимые отклонения в геометрии рельса и каретки. Для сварочного манипулятора на конвейере завода подойдет класс H. Для высокоточного измерительного оборудования нужен P или выше. Нет смысла переплачивать за P5 для устройства, которое будет работать в условиях, где такая точность не требуется.
Жесткость и предварительный натяг: как он устраняет люфт и вибрации
Преднатяг — это создание внутреннего напряжения в системе "каретка-рельс" за счет использования тел качения чуть большего размера, чем пространство между дорожками. Это устраняет микроскопический люфт и делает систему монолитной, что критично для виброустойчивости.
«Правильно подобранный преднатяг увеличивает жесткость системы на 15-20%, что критично для задач высокоточной обработки или, проще говоря, чтобы ваш робот не 'дрожал' под нагрузкой», – Смирнов Сергей
Шаг 3: Расчет скорости, ускорения и требуемого ресурса
Механизм должен не просто работать, а работать определенное время и с определенной динамикой.
Максимальные скорости и ускорения для разных типов (до 5.5 м/с и 5g)
Современные шариковые направляющие способны выдерживать скорости до 5-5.5 м/с и чудовищные ускорения до 5g. Однако нужно понимать инженерный компромисс: чем выше скорость, тем больше износ и требования к качеству монтажа и смазки.
Формула расчета номинального срока службы (в км пробега или часах работы)
Ресурс подшипника рассчитывается по формуле, связывающей его динамическую грузоподъемность и фактическую эквивалентную нагрузку. L = (C/P)^3 * 50 км. Это не просто формула, это ваш финансовый прогноз, который показывает, когда готовиться к плановому обслуживанию, а не к аварийной остановке.
Шаг 4: Выбор опций защиты и материалов
Защита — это не опция, а необходимость для всего, что работает за пределами стерильной лаборатории.
Роль уплотнений: от стандартных до многокромочных (multi-lip seals) для агрессивных сред
Стандартное уплотнение защитит от пыли. Но если на узел льется СОЖ (смазочно-охлаждающая жидкость) или летят искры от сварки, нужны усиленные многокромочные уплотнения и металлические скребки. Сэкономить на уплотнении — это как купить дорогой костюм и ходить в нем под дождем без зонта. Результат предсказуем.
Cпециальные покрытия и материалы (нержавеющая сталь, композиты) для особых условий
Для пищевой, химической или медицинской промышленности стандартная сталь не подходит. Здесь выбор стоит между нержавеющей сталью и специальными покрытиями вроде черного хромирования, которые обеспечивают коррозионную стойкость.
Обзор типов линейных направляющих и их применение в робототехнике
Рассмотрим основные "породы" направляющих и их специализацию.
Шариковые линейные направляющие
Это самый распространенный и универсальный тип. Четырехрядная схема с готическим профилем дорожек качения обеспечивает высокую жесткость и одинаковую грузоподъемность во всех направлениях. Оптимально для промышленных манипуляторов, станков ЧПУ и сборочных линий. Ярким примером надежности в этом классе являются профильные рельсовые направляющие SKF LLTHC ... LA, которые благодаря оптимизированной геометрии дорожек обеспечивают плавный ход даже при высоких скоростях.

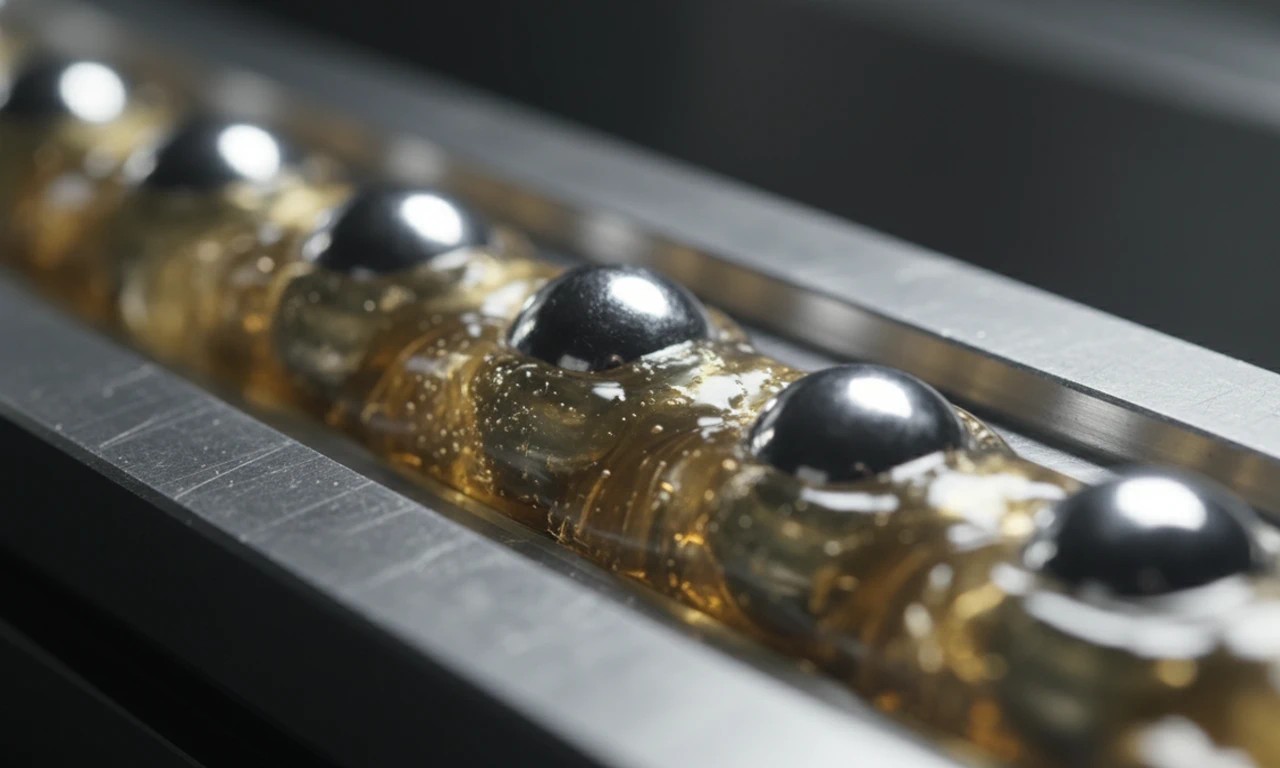

Точечный контакт шариков обеспечивает высокую скорость перемещения.
Роликовые линейные направляющие (Roller Linear Guides)
Здесь вместо шариков используются цилиндрические ролики. За счет большей площади контакта они выдерживают в разы большие нагрузки и обладают феноменальной жесткостью. Это выбор для тяжелых портальных роботов, сварочных комплексов и фрезерных станков, обрабатывающих металл. Выбирая их, мы жертвуем максимальной скоростью ради грузоподъемности.
Направляющие с перекрестными роликами (Cross-Roller Guides)
Идеальное решение для коротких, сверхточных перемещений. Ролики уложены перпендикулярно друг другу, что обеспечивает максимальную жесткость и плавность хода при работе с моментными нагрузками. Их стихия — поворотные оси, оптические столы, шарниры манипуляторов.
Миниатюрные и компактные направляющие
Когда каждый миллиметр и грамм на счету. Эти направляющие применяются в медицинской робототехнике, лабораторной автоматизации и коботах (коллаборативных роботах). Часто они имеют более широкую конструкцию, что позволяет им лучше компенсировать небольшие погрешности монтажных поверхностей.
Телескопические направляющие и "Седьмая ось" робота
Для задач, где требуется большой вылет из компактного состояния. Их часто используют для расширения рабочей зоны промышленных роботов — так называемая "седьмая ось", позволяющая манипулятору перемещаться по длинному треку. Также это основа для складских AMR-роботов, работающих с выдвижными стеллажами.
Топ-4 ошибки при выборе линейных систем и как их избежать
Теория — это хорошо, но практика строится на ошибках. Лучше учиться на чужих.
Ошибка №1: Недооценка влияния преднатяга на жесткость и ресурс
Выбор слишком большого преднатяга для высокоскоростной системы приводит к перегреву и резкому сокращению ресурса. Слишком малый — к вибрациям и потере точности. Цена ошибки: от снижения качества продукции до полной замены узла через месяц вместо положенных пяти лет.
Ошибка №2: Экономия на защитных уплотнениях в загрязненных средах
Поставить каретку со стандартным пыльником в цех металлообработки — гарантированно "убить" ее за пару недель. Абразивная стружка проникнет внутрь и уничтожит дорожки качения. Цена ошибки: Стоимость новой каретки (от 5 000 до 150 000 руб.) + 4 часа простоя линии (убыток рассчитайте сами).
Последствия работы без усиленных уплотнений в агрессивной среде.
Ошибка №3: Неправильная оценка типа нагрузки (статическая vs. динамическая)
Выбор направляющей по статической грузоподъемности для динамической задачи, где есть удары и вибрации, — фатален. Динамическая грузоподъемность учитывает усталость металла и является ключевым параметром для расчета ресурса.
Ошибка №4: Игнорирование требований к качеству и плоскостности монтажной поверхности
Даже самый точный рельс класса P, прикрученный к кривой поверхности, будет работать хуже самого дешевого рельса класса N на идеальном основании. Направляющая не творит чудеса, она лишь реализует точность, заложенную в станине. Цена ошибки: быстрый износ, заклинивание, полная потеря позиционирования.
Монтаж и обслуживание: как обеспечить максимальный ресурс
Купить правильный компонент — это половина дела. Вторая половина — грамотно его установить и обслуживать.
Критические требования к монтажным поверхностям
Монтажная поверхность должна быть фрезерованной, ровной, чистой и без заусенцев. Базовую поверхность рельса (обозначенную на нем) следует прижимать к базовой поверхности станины. Любое отклонение — это внутреннее напряжение в системе и сокращение срока службы.
Смазка: типы, периодичность и автоматические системы смазки
Подшипник без смазки — это кусок металла. Смазка снижает коэффициент трения, отводит тепло и защищает от коррозии. Важно использовать именно ту смазку, которую рекомендует производитель, и соблюдать периодичность ее пополнения, которая зависит от скорости и условий работы. Для необслуживаемой эксплуатации существуют решения со встроенной системой смазки (например, картриджи).
Будущее линейных систем в робототехнике: тренды 2025-2026
Куда все это движется? К большей интеграции и "уму".
Интеллектуальные направляющие со встроенными датчиками для предиктивного обслуживания
В каретку уже встраивают датчики, которые отслеживают вибрацию, температуру и состояние смазки в реальном времени. Система сама предупредит о необходимости обслуживания задолго до поломки, что является основой концепции "Индустрия 4.0".
Интеграция в единые мехатронные модули с приводом и управлением
Будущее за готовыми решениями: линейный модуль, где направляющая и привод объединены. Чаще всего в качестве привода используется шарико-винтовая передача (ШВП) HIWIN или ременная передача, что позволяет создать полностью готовый к установке узел позиционирования.
Часто задаваемые вопросы
Отвечаю на то, о чем часто спрашивают, но боятся показаться некомпетентными.
Можно ли использовать автомобильную смазку для линейных подшипников?
Короткий ответ: нет. Длинный ответ: категорически нет. Автомобильные смазки имеют совершенно другой пакет присадок и вязкость. Их использование в высокоточных узлах приведет к неправильному распределению смазочного материала, повышенному износу и аннулированию гарантии.
В чем разница между динамической и статической грузоподъемностью?
Статическая (C0) — это максимальная нагрузка, которую подшипник выдержит в неподвижном состоянии без остаточной деформации. Динамическая (C) — это нагрузка, при которой подшипник отработает свой номинальный ресурс (например, 50 км) без признаков усталости металла. Расчет срока службы ведется всегда по динамической грузоподъемности.
Как влияет температура на работу линейной направляющей?
Нагрев вызывает линейное расширение металла, что может привести к заклиниванию, если не предусмотрены тепловые зазоры. Также высокая температура снижает вязкость смазки, а низкая — делает ее слишком густой. Для экстремальных температур существуют специальные исполнения и смазочные материалы.
Какой производитель лучше: THK, NSK, Rollon или igus?
Это вопрос не "кто лучше", а "что решает вашу задачу за оптимальные деньги". THK и NSK — это японское качество и стандарт индустрии для самых ответственных задач. Rollon предлагает отличные решения для автоматизации. Igus — это мир полимерных подшипников, которые идеальны для грязных сред и не требуют смазки, но проигрывают в точности и грузоподъемности. Наша миссия в "Промснабрф" — подобрать именно тот вариант, который нужен вам, а не тот, который выгоднее продать.
Чек-лист для безошибочного выбора
Подведем итог в виде сухого остатка. Перед покупкой проверьте себя по этому списку:
- Все нагрузки (радиальные, осевые, моментные) посчитаны.
- Условия среды учтены (температура, грязь).
- Требования к точности и жесткости определены без излишнего запаса.
- Скорости и ускорения соответствуют возможностям выбранного типа.
- Ресурс рассчитан и соответствует жизненному циклу оборудования.
- Выбраны адекватные уплотнения и система смазки.
Этот алгоритм — основа инженерного подхода. Если после этого чек-листа остались вопросы по расчетам или конкретным моделям, наши специалисты готовы помочь. Мы в «Промснабрф» ценим четкость и результат, так же как и вы.
