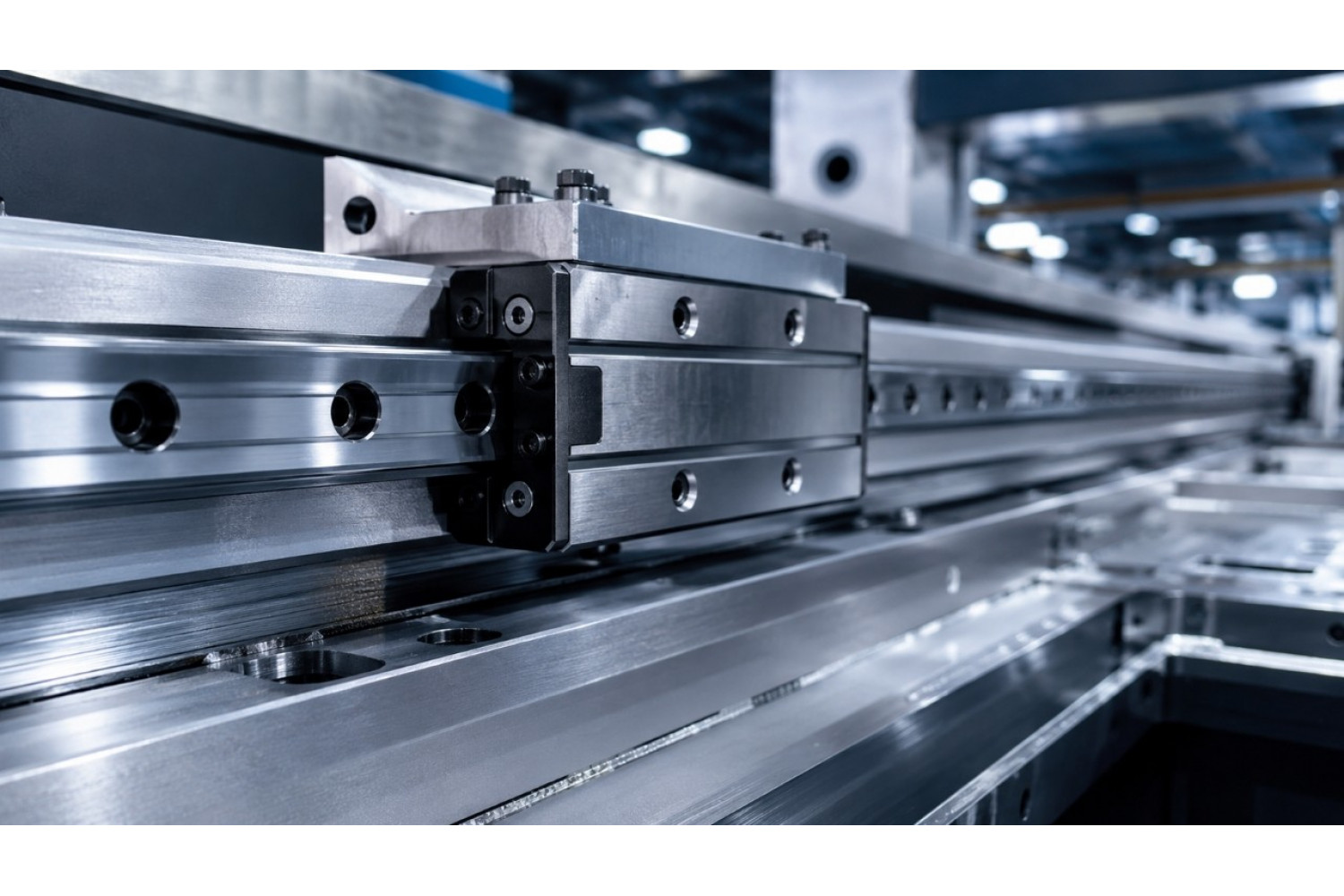

Добрый день, чем я вам могу помочь? Меня зовут Сергей Смирнов, я руковожу поставками промышленных комплектующих в «Промснабрф». Ко мне ежедневно обращаются главные механики и снабженцы заводов с одной и той же проблемой: на портале обрабатывающего центра заклинило каретку, станок стоит, оригинальная запчасть из Японии приедет через 12 недель, а план горит. Эта статья — сухая инструкция по быстрой дефектовке узлов линейного перемещения, расшифровке артикулов и холодному расчету: как заменить вышедшие из строя направляющие THK для ЧПУ и запустить линию уже завтра, используя складское наличие в России.
При возникновении подобной аварийной ситуации категорически нельзя подбирать запчасти "на глаз". Если вам необходимо быстро идентифицировать вышедший из строя узел, сверить заводские спецификации или найти стопроцентно совместимую замену, технические специалисты рекомендуют использовать каталог оригинальной линейной техники THK. Наличие подробных чертежей профильных рельсов и роликовых кареток в одном разделе поможет избежать фатальной ошибки при заказе и сэкономит недели простоя оборудования.
Как быстро восстановить точность ЧПУ-станка
- Простой CNC-станка обходится предприятию в десятки раз дороже стоимости самой запчасти. Скорость отгрузки важнее бренда.
- Для фрезерных групп критичен правильный выбор преднатяга (ZA, ZB) — установка кареток с нулевым натягом (Z0) приведет к дроблению фрезы.
- Переход на 100% совместимые премиальные аналоги из Азии снижает смету на закупку на 30-50% без потери микронной точности.
Потеря точности CNC-станка: дефектовка узлов линейного перемещения
Симптомы износа линейных направляющих THK ЧПУ проявляются в виде вибрации шпинделя, падения качества обработанной поверхности и появления микролюфтов. Своевременная замена узла предотвращает разрушение шарико-винтовой передачи и дорогостоящий ремонт привода.

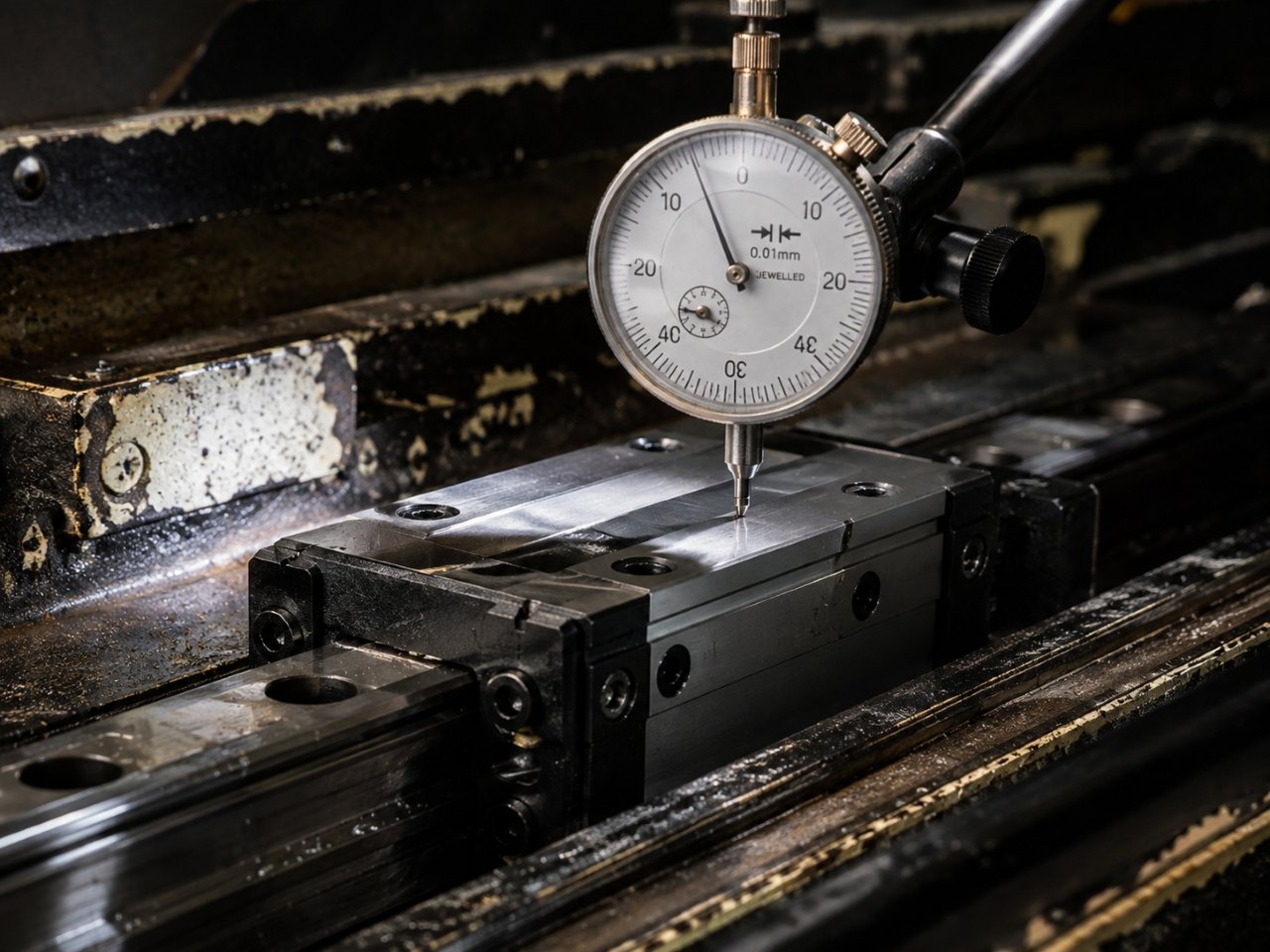

Дефектовка геометрии оси с помощью индикатора часового типа.
Диагностика механической части начинается с проверки геометрии. Если станок перестал держать размер, механик в первую очередь измеряет повторяемость перемещения направляющих THK с помощью индикатора часового типа. Базовые причины выхода из строя: масляное голодание, разрушение торцевых уплотнений, попадание стружки внутрь блока или усталостное выкрашивание (питтинг) дорожек качения.
Точность позиционирования THK ЧПУ напрямую зависит от состояния шариков или роликов внутри каретки. При обнаружении задиров на профильном рельсе замена одной только каретки бессмысленна — новый блок выйдет из строя через пару недель. Меняется весь узел в сборе (рельс плюс установленные на него блоки).
Расшифровка номенклатуры THK (HSR, SSR, SHS)
Линейное перемещение THK CNC базируется на строгой системе артикулов, где зашифрованы тип тел качения, габариты, класс точности и уровень преднатяга. Ошибка в одной букве спецификации приведет к невозможности монтажа на станину.
Снабженцу не нужно знать физику трения качения, ему нужно точно переписать маркировку с шильдика старой детали. Рассмотрим базовые серии THK LM Guide для станков ЧПУ, которые чаще всего встречаются в заявках на закупку.
| Серия THK | Конструктивные особенности | Где применяется |
| HSR | Полношариковая, 4 ряда шариков, одинаковая нагрузка во всех направлениях. | Фрезерные и токарные обрабатывающие центры, плазморезы. |
| SHS | Шариковая цепь (сепаратор). Снижен шум, увеличена плавность хода и ресурс смазки. | Высокоскоростные шпиндели, станки лазерной резки. |
| SSR | Компактная конструкция с низким профилем. Радиальный тип восприятия нагрузок. | Оси Z на легких порталах, гравировальные станки. |
В конце артикула указывается класс точности. Нормальный (Normal) подходит для плазморезов. Для металлообрабатывающих центров требуются классы High (H) или Precision (P).
Совет эксперта:
Никогда не устанавливайте на одну ось каретки разных классов точности или от разных производителей. Несовпадение габаритных высот даже на 10 микрон создаст перекос, который моментально уничтожит ШВП и перегрузит серводвигатель.
Сравнение оригинальных направляющих и аналогов: плюсы и минусы для производства
Грамотное применение ШВП THK в высокоточных станках не исключает перехода на 100% совместимые аналоги. Использование проверенных азиатских брендов (HIWIN, PMI, TBI) экономит бюджет предприятия и сокращает сроки восстановления оборудования с месяцев до дней.
Закупка комплектующих — это математика убытков. Предположим, нормо-час работы вашего обрабатывающего центра приносит 4 000 рублей. В смену — 32 000 рублей. Поломка каретки HSR35A останавливает работу.
- Вариант 1 (Слепая преданность бренду): Вы заказываете оригинал из Японии через параллельный импорт. Срок поставки — 45 дней. Цена детали — 35 000 руб. Убытки от простоя станка за полтора месяца составят 1 440 000 рублей.
- Вариант 2 (Прагматичный подход): Вы обращаетесь в «Промснабрф». Мы подбираем полный геометрический и нагрузочный аналог от HIWIN или другого премиального азиатского завода. Цена детали — 18 000 руб. Деталь на складе в РФ. Отгрузка сегодня. Станок запускается через 3 дня.
Мы предоставляем таблицы кросс-референсов, гарантируя, что крепежные отверстия, высота сборки и динамическая грузоподъемность совпадут до сотых долей миллиметра.
Специфика преднатяга и устранение люфта
Преднатяг кареток THK в станках ЧПУ определяет жесткость системы и способность узла противостоять вибрациям при тяжелой фрезеровке. Устранение люфта ШВП THK ЧПУ и направляющих достигается установкой шариков увеличенного диаметра на заводе-изготовителе.
Жесткость направляющих THK станка закладывается на этапе оформления заказа. Снабженцы часто игнорируют буквенные индексы преднатяга, покупая «то, что дешевле». Это критическая ошибка.
- Z0 (Нормальный зазор): Используется там, где важна максимальная легкость хода и нет ударных нагрузок (3D-принтеры, лазеры, упаковщики).
- ZA (Легкий преднатяг): Шарики установлены «в распор». Появляется сопротивление качению, но полностью уходит микролюфт. Стандарт для осей X и Y фрезерных ЧПУ.
- ZB (Средний преднатяг): Максимальная жесткость. Применяется на станках, работающих с сильными вибрациями (черновая обработка стали, консольные нагрузки, ось Z тяжелых станков).
Если на портальный фрезер установить каретки THK станка ЧПУ с нулевым натягом, при врезании инструмента в металл возникнет вибрация. Фреза начнет «скакать», оставляя на детали «чешую», а износостойкость режущего инструмента упадет в разы.
Матрица подбора преднатяга (Z0, ZA, ZB)
| Тип оборудования / станка | Характер нагрузки на портал | Рекомендуемый индекс преднатяга |
| Станки лазерной резки, промышленные 3D-принтеры, упаковочные автоматы | Легкие радиальные нагрузки. Критична скорость перемещения, минимальное трение и плавность хода. | Z0 (Нормальный зазор) — обеспечивает легкость хода без сопротивления. |
| Токарные обрабатывающие центры, легкие фрезерные ЧПУ (работа по алюминию, пластику), координатно-расточные станки | Средние нагрузки с частой сменой направления. Важна высокая точность позиционирования и отсутствие микролюфтов. | ZA (Легкий преднатяг) — шарики установлены «в распор», устраняя зазор и обеспечивая баланс жесткости и износа. |
| Тяжелые портальные фрезеры (обработка стали, чугуна), плоскошлифовальные станки, вертикальная ось Z | Высокие ударные, вибрационные и консольные нагрузки. Критична максимальная жесткость узла при врезании инструмента. | ZB (Средний преднатяг) — максимальная жесткость системы. Требует усиленных сервоприводов для преодоления трения. |

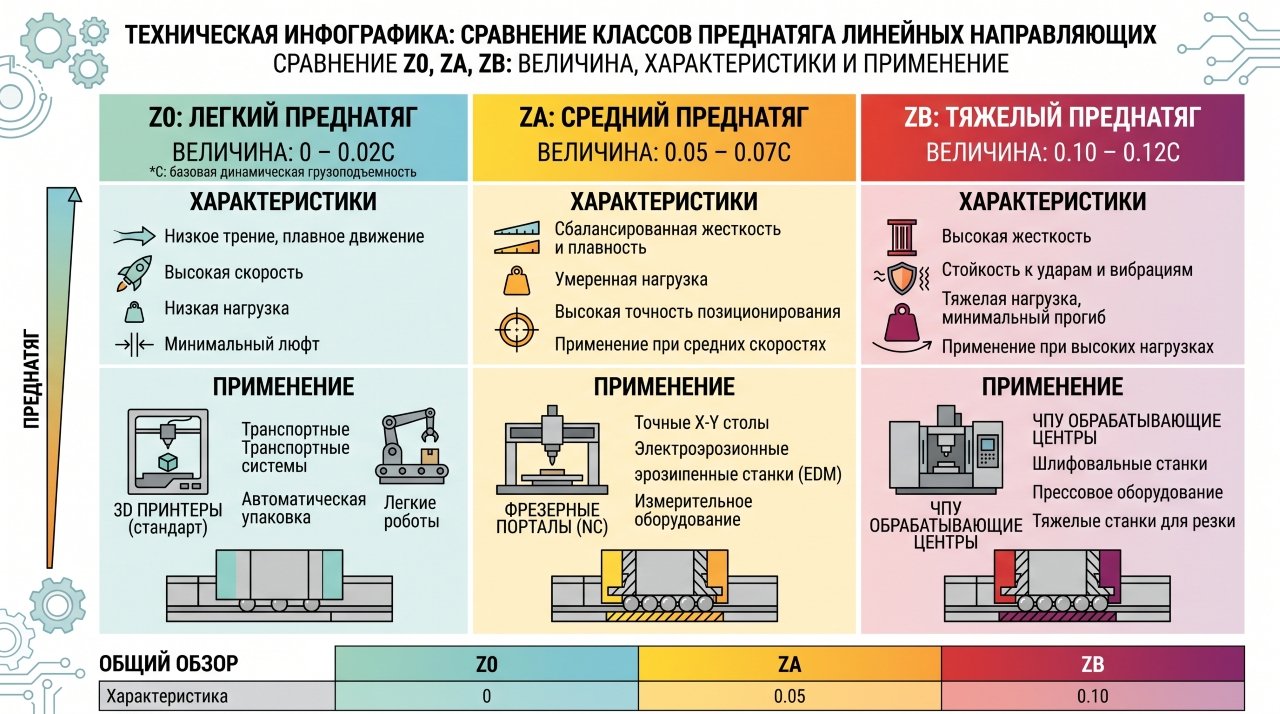

Зависимость жесткости узла от выбранного класса преднатяга.
Совет эксперта:
Устранить люфт в изношенной каретке кустарными методами невозможно. Не пытайтесь закладывать густую смазку в разбитый блок или поджимать уплотнения — это лишь оттянет поломку на пару смен и приведет к заклиниванию на рабочем ходу.
Пошаговая инструкция по заказу и замене комплектующих без риска простоя
Наше УТП — наличие на складе и мгновенная логистика для B2B-сектора. Мы продаем модули линейного перемещения THK ЧПУ и их аналоги с предоставлением полного пакета закрывающих документов.
Мы не занимаемся розницей и не продаем запчасти поштучно в гаражи. Наша инфраструктура заточена под бесперебойное снабжение заводов и производственных линий.
- Налогообложение: Работаем с юридическими лицами. Все цены включают НДС 22%. Вы получаете корректно оформленные УПД и счета-фактуры для бухгалтерии.
- Скорость документооборота: Обработка заявки и выставление счета-договора занимает от 15 до 30 минут.
- Логистика: Мы не ждем конца недели для отправки машин. Товар упаковывается и сдается на терминалы транспортных компаний («Деловые Линии», СДЭК, ПЭК) в день зачисления средств на наш расчетный счет.
Как запросить счет и ускорить поставку
Чтобы станок начал приносить деньги как можно быстрее, действуйте по следующему алгоритму:
- Сфотографируйте шильдик старой детали или выпишите точный артикул из паспорта станка.
- Пришлите спецификацию и реквизиты вашей компании на электронную почту «ПромснабРФ». Обязательно укажите, готовы ли вы рассматривать полные аналоги из наличия.
- Получите счет, оплатите его и пришлите платежное поручение — мы начнем комплектовать заказ до фактического прихода денег в банк.
Часто задаваемые вопросы
Можно ли установить новую каретку другого бренда (например, HIWIN или PMI) на старый оригинальный рельс THK?
Нет, это категорически запрещено техническим регламентом, даже если габариты визуально совпадают. У каждого производителя своя микрогеометрия дорожек качения (например, готический профиль или полукруглая арка) и разный диаметр шариков. Установка «чужой» каретки на старый рельс приведет к неравномерному пятну контакта, закусыванию при движении и разрушению узла в течение нескольких смен. Замена всегда производится комплектом: рельс + каретки.
Чем грозит переход на аналоги, если в паспорте обрабатывающего центра указан строго японский бренд?
Системы линейного перемещения стандартизированы по международным нормам ISO. Если мы подбираем аналог, совпадающий по монтажным высотам, межцентровым расстояниям крепежных отверстий, классу точности и преднатягу, станок не потеряет в характеристиках. Потеря точности возникает не из-за смены бренда, а из-за попыток сэкономить, устанавливая на прецизионные станки каретки нормального класса точности (N) вместо высокого (H) или прецизионного (P).
Как правильно рассчитать длину рельса на замену, чтобы отверстия совпали со станиной станка?
Недостаточно просто измерить общую длину рулеткой. Ключевой параметр для механика — это размер «E» (расстояние от торца рельса до центра первого крепежного отверстия). Если нарезать рельс без учета этого шага, отверстия на направляющей не совпадут с резьбой на чугунной станине. При оформлении заявки всегда указывайте общую длину и шаг от края (размер E) — мы отрежем рельс на складе с микронным соблюдением этих допусков.
Почему новые направляющие иногда выходят из строя через месяц после замены?
В 90% случаев причина кроется в нарушении системы смазки или защиты. Если при монтаже не были восстановлены гофрозащиты, а в каретку попала металлическая стружка или СОЖ (смазочно-охлаждающая жидкость), она вымоет заводскую смазку. Вторая причина — смешивание смазок с разными загустителями (например, литиевой и полимочевинной), что приводит к их коксованию. При замене узла обязательно проверяйте работу централизованной системы подачи масла и целостность скребков.
