Контроль состояния направляющих SBI: защита ЧПУ от внезапных простоев
Диагностика по фактическому состоянию — это не просто технический термин, а бизнес-философия: ремонтировать станок не по графику, а по реальной необходимости. Если на вашем оборудовании установлены линейные направляющие SBI, их регулярный мониторинг позволит сэкономить колоссальные средства. Вместо того чтобы менять узел «вслепую» или ждать аварии, мы выявляем дефект, когда он только зарождается. Прямые убытки от внезапного простоя ключевого станка могут съесть до 15% месячной выручки цеха, и это не считая штрафов за срыв сроков. Помните: легкая микровибрация или нагрев каретки сегодня — это полный отказ оборудования завтра.
Как определить износ каретки без приборов: базовый чек-лист
Прежде чем браться за сложные приборы, нужно научиться слушать и видеть. Оборудование всегда предупреждает о проблеме. Главное — вовремя понять его язык.
Анализ вибрации и оценка люфта при движении портала
Нехарактерный шум, гул, высокочастотный свист или явный стук в линейных направляющих — это не просто фон работы, это крик узла о помощи. Если, положив руку на корпус, вы ощущаете "дрожь" или видите рывки при движении портала (так называемый эффект Stick-Slip), знайте: это не "особенность работы", а симптом болезни. Вибрация свыше 2.3 мм/с — это уже не шутки, а предвестник заклинивания направляющих качения.
Причины локального перегрева и изменения цвета смазки
Потемневшая, выгоревшая смазка или цвета побежалости на металле — это визуальное подтверждение температурной аномалии. Почему греется каретка ЧПУ? Из-за трения, вызванного износом или недостатком смазки. Локальный нагрев узла даже на 5-10°C выше нормы — это уже красный флаг. Мы наблюдали прямую корреляцию: рост температуры до +40°C от нормы при увеличении вибрации — и узел "сгорает" за считанные смены.
| Симптом | Возможная причина | Срочность реакции |
| Высокочастотный свист | Недостаток смазки, мелкие загрязнения | Средняя |
| Низкочастотный гул | Износ дорожки качения, питтинг | Высокая |
| Явный стук/щелчки | Выкрашивание металла, повреждение шарика | Критическая |
| Локальный перегрев >+15°C | Разрушение сепаратора, заклинивание | Критическая |
Аппаратная вибродиагностика линейных подшипников скольжения и качения
Слушать и щупать — хорошо. Измерять и анализировать — профессионально. Здесь холодный расчет побеждает интуицию, потому что цифры не врут.
Каждый тип повреждения дорожек качения имеет свою уникальную частоту на спектрограмме.
Необходимое оборудование для точных измерений

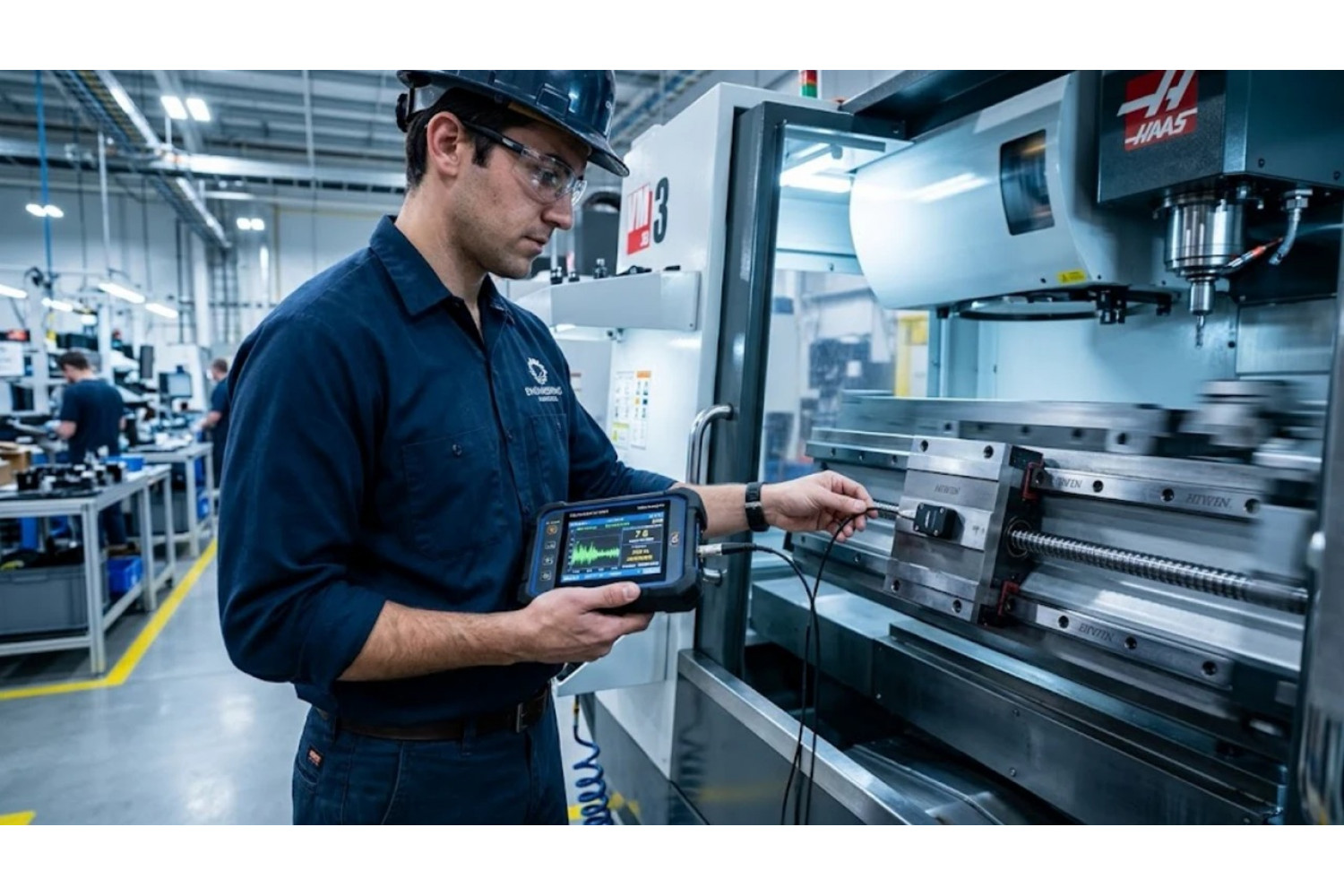

Для серьезной работы нужен профессиональный инструмент. Это, в первую очередь, акселерометры (вибродатчики) с частотным диапазоном не менее 20 кГц, чтобы ловить высокочастотные сигналы зарождающихся дефектов. И, конечно, анализатор вибрации с программным обеспечением, который превратит хаотичные колебания в понятный спектр.

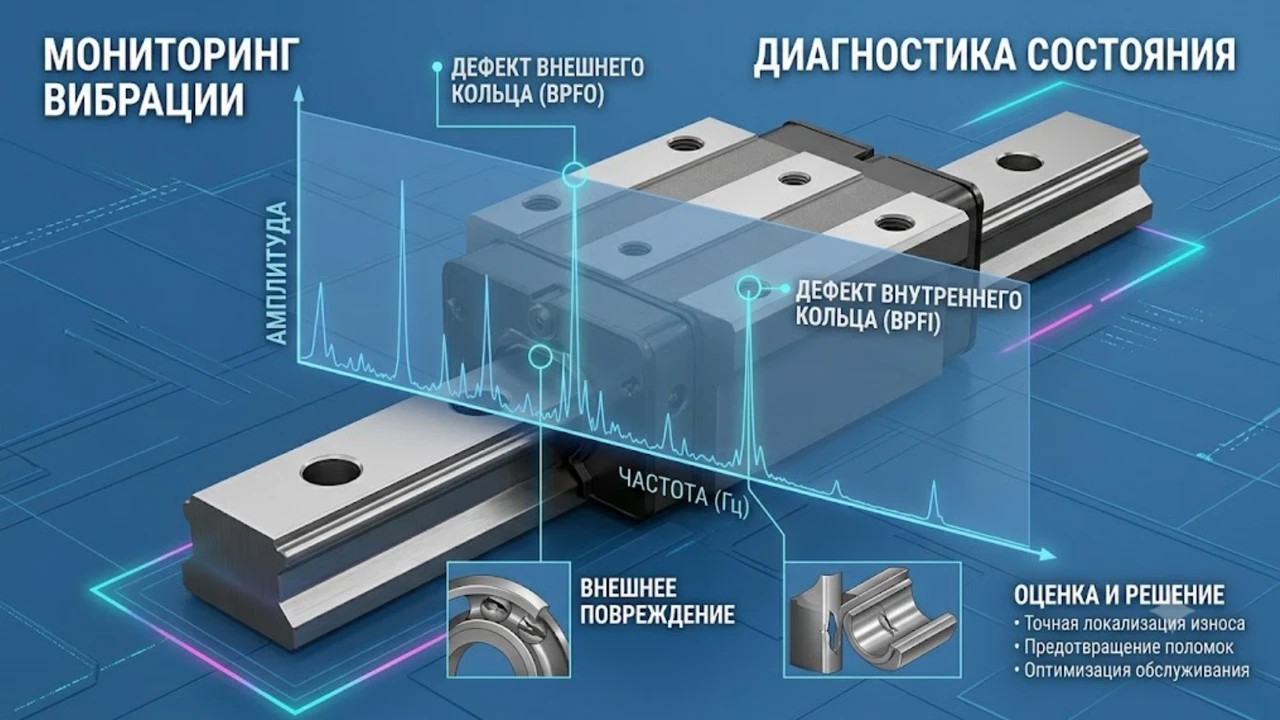

Расшифровка вибрационных спектров: О чем говорят инженеру BPFO, BPFI, BSF, FTF?
Это не заклинания, а маркеры конкретных проблем. BPFO (частота прохождения шариков по внешнему кольцу) указывает на дефекты дорожки качения на рельсе. Значение выше 0.8 мм/с — высокий риск выкрашивания металла. BPFI (частота по внутреннему кольцу) говорит о проблемах на дорожке внутри каретки. BSF (частота вращения шарика) сигнализирует о дефектах самих тел качения. FTF (частота сепаратора) — верный признак его износа, что грозит полным рассыпанием узла.
Методика измерений и анализа: Как получить достоверные данные
Ключевую роль играют правильный выбор точек контроля и метод крепления датчика (магнит — для экспресс-оценки, шпилька — для точных измерений). Но главный секрет профи — анализ огибающей спектра. Этот метод позволяет "услышать" самые ранние, ударные импульсы от микротрещин, которые в обычном спектре тонут в общем шуме. Это как услышать шепот в ревущей толпе.
Тепловизионный контроль: поиск перегрева профильных рельсов
Каждый градус выше нормы — это не просто физика, это сигнал о будущих простоях и убытках. Перегрев кареток направляющих — это финальная стадия перед заклиниванием.
Локальный перегрев узла на 15–20 °C выше нормы — критический сигнал, требующий немедленной остановки.
Инструменты для измерения: От пирометров до термографических камер
Можно начать с простого — контактных термометров и пирометров. Но для системного подхода и выявления скрытых проблем нет ничего лучше тепловизора. Термографическая камера (тепловизор) строит наглядную температурную карту, где проблемные зоны буквально кричат красным цветом.

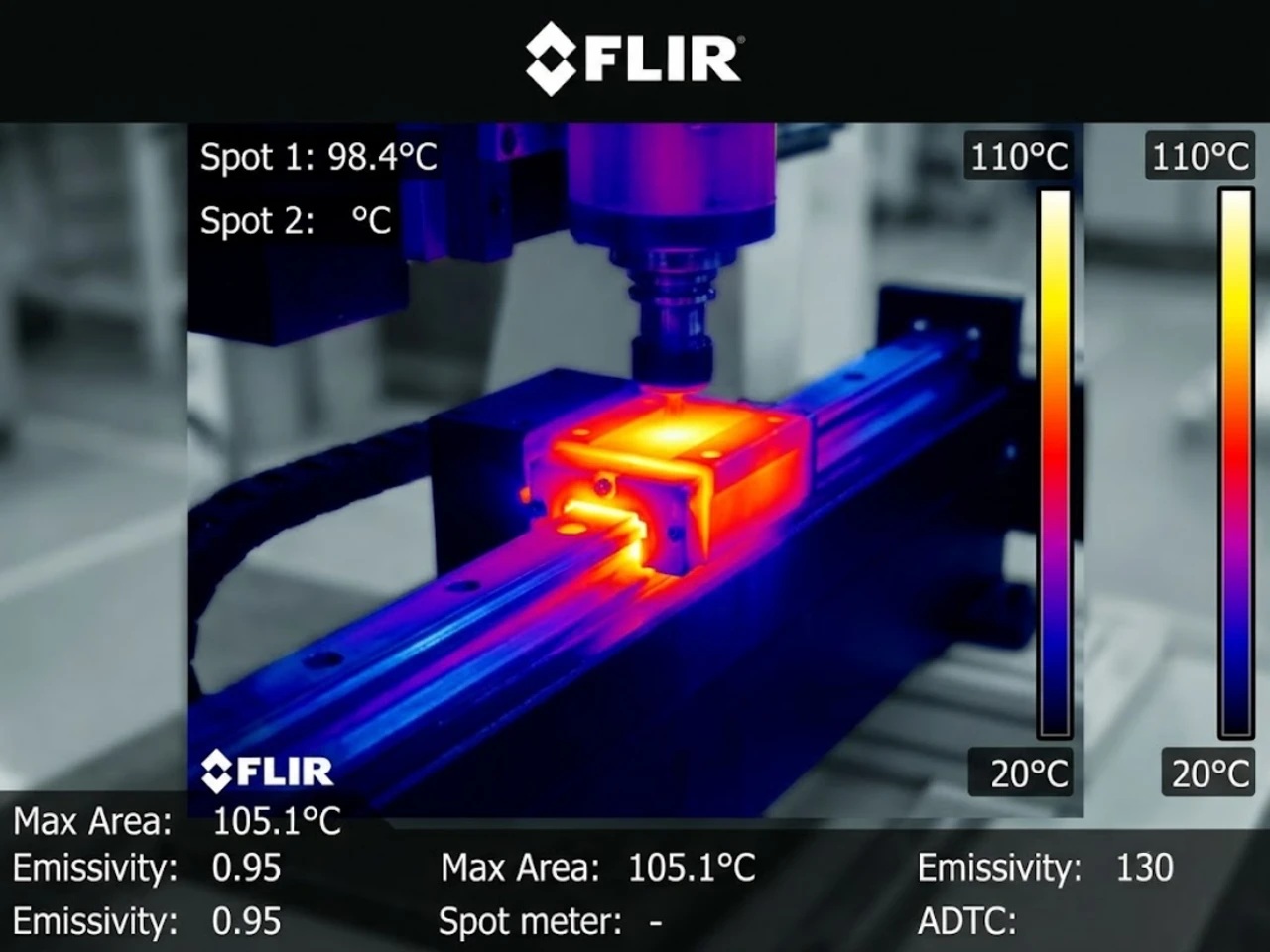

Интерпретация термограмм: Как читать температурные карты
Задача проста: найти аномально горячие зоны и сравнить их с эталоном или с соседними аналогичными узлами. Важна динамика: если узел за час работы нагрелся на 20°C — это повод для тревоги. На одном из заводов, с которым мы сотрудничаем, внедрение еженедельного термографического контроля позволило на 35% снизить количество аварийных остановок, связанных с заклиниванием направляющих качения. Они просто начали видеть проблему за несколько смен до катастрофы.
Главные ошибки при дефектовке систем линейных перемещений
Я видел десятки производств. Проблемы везде разные, а вот ошибки, которые к ним приводят, до обидного одинаковые. Обычно это называют «опыт», но по-нашему — это цена ошибки, которую можно было не платить.
- Ошибка №1: Алиасинг (наложение спектров). Неправильная настройка частоты дискретизации прибора приводит к тому, что высокочастотные вибрации маскируются под низкочастотные. Это причина почти 78% ложных диагнозов, когда "лечат" здоровую деталь, пока умирает настоящая.
- Ошибка №2: Игнорирование огибающей спектра. Это как пытаться диагностировать человека по общему анализу крови, игнорируя специфические онкомаркеры. Теряются самые ранние сигналы о питтинге и микротрещинах.
- Ошибка №3: Неправильное крепление датчика. Слабый магнит, установка на краску или грязную поверхность — и вы измеряете не вибрацию узла, а дребезг самого датчика. Данные искажаются до неузнаваемости.
- Ошибка №4: Неверная интерпретация эффекта Stick-Slip. Часто рывки при движении списывают на проблемы с приводом или ЧПУ, меняя дорогостоящие компоненты, в то время как причина — банальный износ или недостаток смазки в направляющих.
За свою карьеру, которая началась еще в 2004-м, я насмотрелся на последствия «экономии на спичках». Неправильно установленный датчик или пропущенный график смазки — это не мелкая оплошность. Это миллионные убытки на простое и сорванных контрактах. Ответственность, честность и справедливость — не просто слова, это основа бизнеса, который не хочет работать в убыток. — Смирнов Сергей
Ремонт и замена: что делать при выявлении критического износа
Диагностика без действия — пустая трата времени. Ее цель — дать точный ответ, что и когда делать.
Правильное обслуживание для продления жизни узлов
Три кита долговечности: правильная смазка, защита от грязи и корректный монтаж. Смазка должна подбираться под условия работы и меняться по графику. Пыльники и уплотнения — не опция, а необходимость. А регулировка предварительного натяга при установке — это та операция, на которой нельзя экономить. Она напрямую влияет на жесткость, точность и ресурс всего станка.
Что делать, если диагностика показала критические значения?
Здесь нужен четкий пошаговый план. Если вибрация или температура в "красной зоне" — немедленная остановка и дефектовка направляющих SBI. Если в "желтой" — немедленно планировать остановку и заказывать запчасти. И здесь ключевую роль играют не только самые выгодные цены, которые предлагает "Промснабрф", но и сроки поставки, потому что каждый час простоя — это деньги.
Предиктивный мониторинг (PdM) состояния шпинделей и направляющих
Это высшая лига. Вместо периодических проверок — постоянный контроль 24/7.
Системы непрерывного мониторинга вибрации и температуры 24/7
На ключевые узлы ставятся стационарные датчики, которые постоянно собирают данные. Это как личный кардиолог для каждого станка, который не отходит от него ни на секунду.
Интеграция с IIoT-платформами для автоматического оповещения
Данные с датчиков уходят в облако, где алгоритмы анализируют их в реальном времени. Как только появляется негативный тренд, система автоматически отправляет оповещение инженеру на смартфон с конкретными рекомендациями.
Экономический эффект от внедрения: как снизить аварийные остановки на 30%
Холодный расчет показывает: инвестиции в PdM-систему окупаются за 6-12 месяцев только за счет сокращения аварийных остановок. Это переход от "тушения пожаров" к их предотвращению. Это позволяет заводу работать как часы, а не как лотерея.
Часто задаваемые вопросы
При каких значениях вибрации (мм/с) нужно срочно останавливать оборудование?
Общего стандарта нет, он зависит от типа станка и узла. Но эмпирическое правило для большинства линейных направляющих: > 4.5 мм/с (среднеквадратичное значение) — это зона риска, > 7.1 мм/с — требуется немедленная остановка.
Как часто необходимо проводить вибродиагностику и температурный контроль?
Для критически важного оборудования — базовые замеры раз в месяц, термография — раз в неделю. Для вспомогательного — раз в квартал. После внедрения системы постоянного мониторинга этот вопрос отпадает сам собой.
Можно ли определить остаточный ресурс узла по данным диагностики?
С высокой точностью — да. Анализ трендов роста вибрации и температуры позволяет алгоритмам предсказать, когда параметры достигнут критических значений. Это дает окно от нескольких дней до нескольких недель для планирования ремонта.
Что делать, если высокая вибрация есть, а перегрева нет (и наоборот)?
Это важный диагностический признак. Вибрация без перегрева часто указывает на проблемы с дисбалансом или несоосностью. Перегрев без вибрации — на проблемы со смазкой или чрезмерный преднатяг. Оба симптома требуют немедленного внимания.
