Добрый день, чем я вам могу помочь? Если вы здесь, то, скорее всего, ваш станок начал терять точность, появился люфт или посторонний шум. Износ механики — это прямой путь к длительным простоям и дорогостоящему ремонту. В ситуациях, когда старые детали уже не спасти, инженеры рекомендуют устанавливать оригинальные линейные направляющие PMI, чтобы гарантировать паспортную точность и жесткость оборудования. Но если вы хотите максимально продлить жизнь текущим компонентам, эта статья станет вашей дорожной картой и страховкой от непредвиденных расходов. Здесь нет «воды», только холодный расчет и практика.

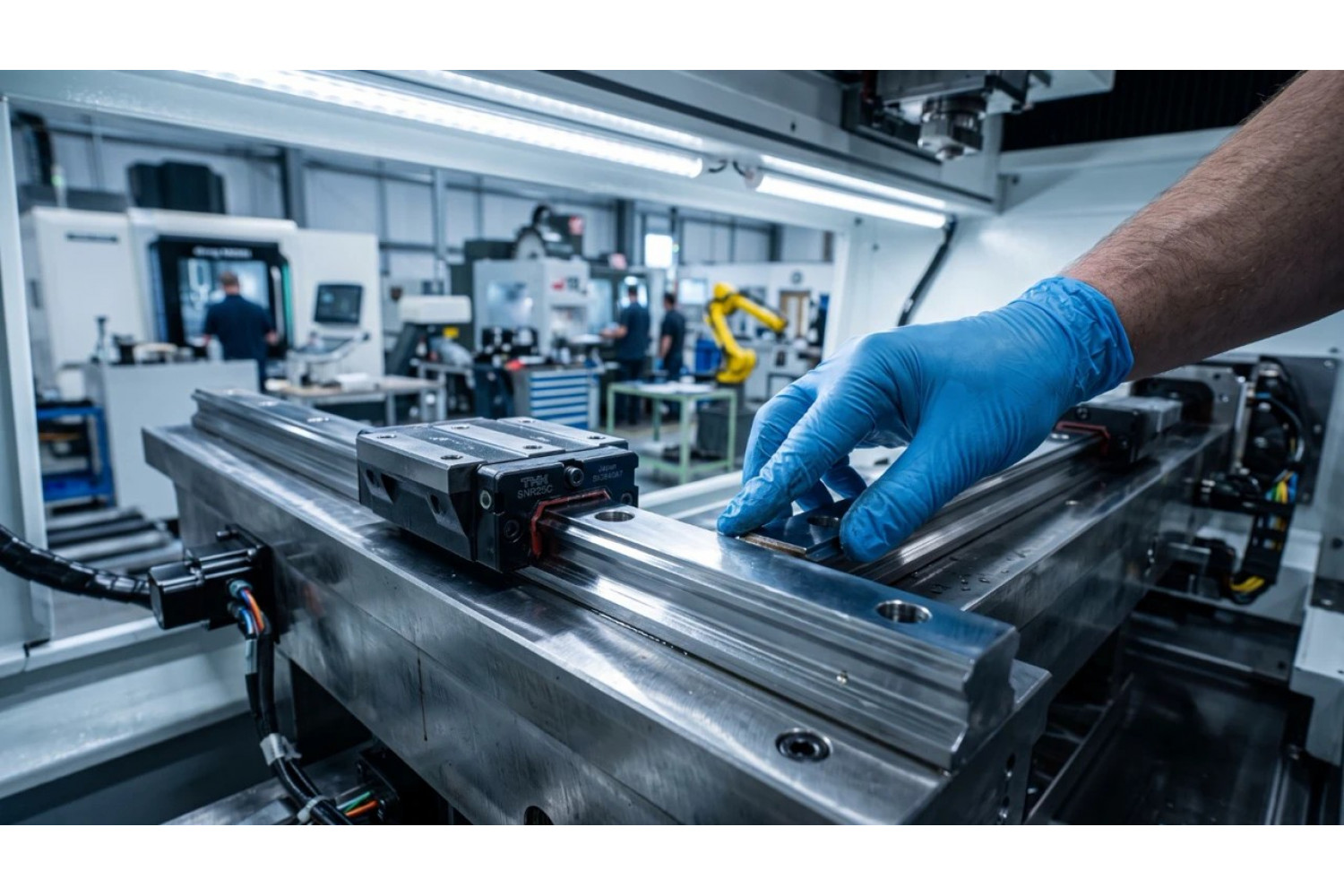

Как предотвратить износ направляющих станков с ЧПУ: 3 главных правила
У вас нет времени на чтение? Понимаю. Тогда запомните и внедрите три фундаментальных правила, которые обеспечат 90% успеха.
- Чистота: Защитите узел от всего, что может работать как абразив. Пыль, СОЖ, металлическая стружка — ваши главные враги. Используйте штатные уплотнения, скребки и, если среда агрессивная, гофрозащиту.
- Смазка: Каретка без смазки — это кусок металла, который обречен на заклинивание. Используйте правильную консистентную смазку или масло и соблюдайте интервалы подачи. Не «на глазок», а по расчету.
- Монтаж: Монтажные поверхности должны быть идеально ровными и параллельными. Любой перекос создает внутренние напряжения, которые съедают ресурс компонента с катастрофической скоростью.
Что такое линейные направляющие PMI и почему они изнашиваются?
Чтобы эффективно бороться с врагом, его нужно знать в лицо. Линейная направляющая — это не просто кусок железа, а прецизионный узел, где точность измеряется микронами. Изнашивается он по вполне конкретным физическим законам.
Конструкция каретки и профильного рельса: скрытые уязвимости
В упрощенном виде узел состоит из двух главных частей: профильного рельса и движущейся по нему каретки (или блока). Внутри каретки находятся тела качения (в большинстве серий PMI это шарики), которые перекатываются по специальным дорожкам. Чтобы шарики не сбивались в кучу, используется сепаратор или инновационная шариковая цепь SynchMotion™, снижающая шум и улучшающая плавность хода. Снаружи каретку защищает система уплотнений.

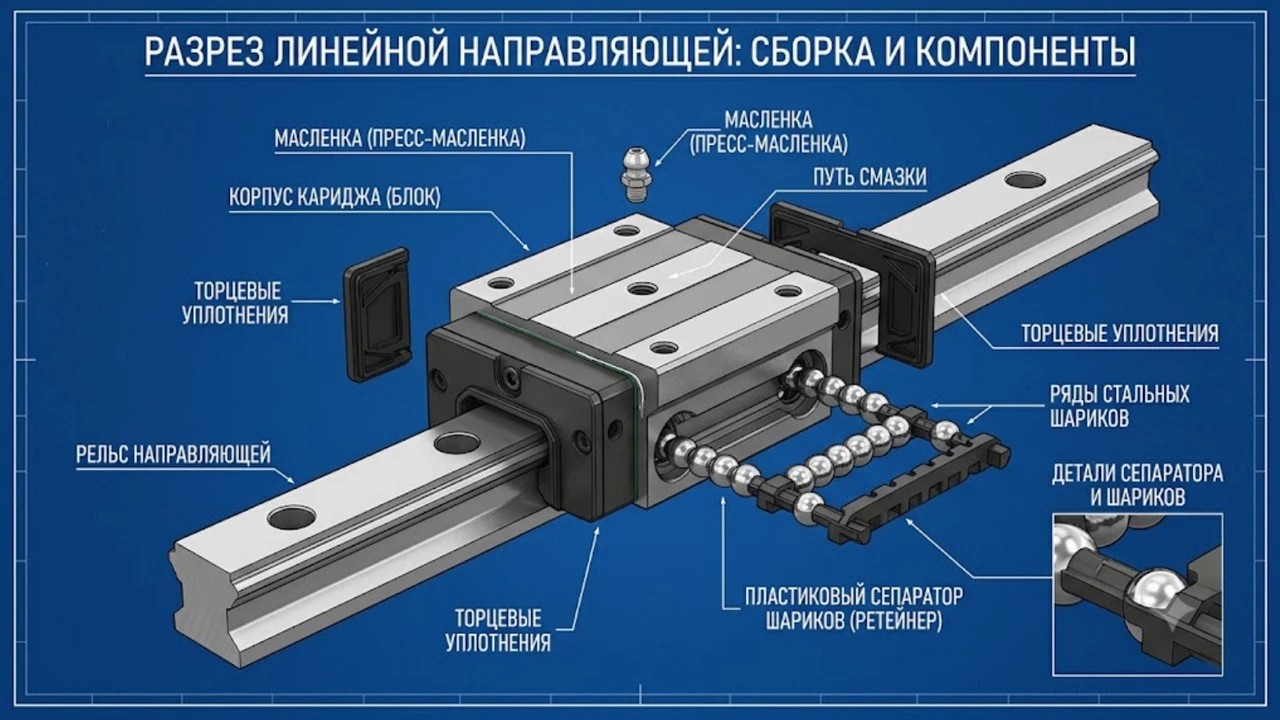

Внутреннее устройство каретки: знание конструкции помогает лучше понимать процессы износа.
Виды разрушений: абразивный износ, усталостное выкрашивание и коррозия
Износ никогда не возникает из ниоткуда. У него всегда есть одна из четырех фундаментальных причин, а чаще — их комбинация.

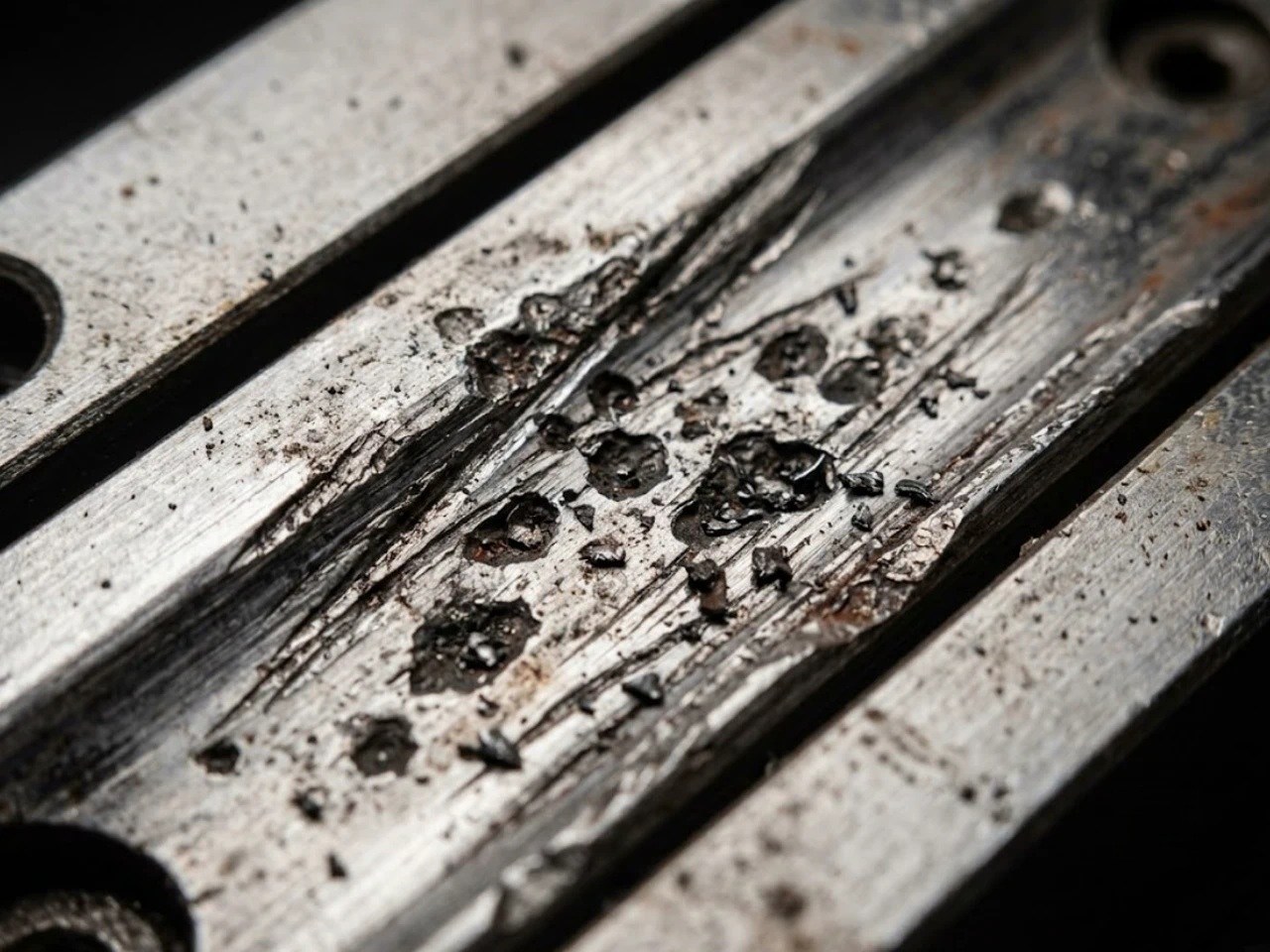

Так выглядит дорожка качения, если в каретку попадает стружка или абразивная пыль.
Абразивный износ из-за загрязнений
Это самая частая и банальная причина. Металлическая стружка, пыль, абразив от камнеобработки или любая другая твердая частица, попавшая внутрь каретки, работает как наждачная бумага. Она оставляет на дорожках качения бороздки и царапины, что приводит к появлению люфта и увеличению трения.
Усталостное выкрашивание (Pitting)
Даже в идеальных условиях металл не вечен. Под воздействием циклических нагрузок под поверхностью дорожек качения зарождаются микротрещины. Со временем они выходят на поверхность, образуя раковины и сколы. Это естественный процесс, но он ускоряется при перегрузках или неправильном монтаже.
Коррозионный износ
Влага, конденсат или агрессивная СОЖ, просочившаяся через изношенные уплотнения, вызывает коррозию на поверхностях качения. Ржавчина не только разрушает металл, но и сама становится абразивом, запуская цепную реакцию разрушения.
Фреттинг-коррозия (износ при микроперемещениях)
Специфический вид износа, возникающий, когда направляющая находится в статичном положении, но подвергается вибрациям. Тела качения совершают микроколебания, "протирая" защитную оксидную пленку и смазку на очень маленьком участке, что приводит к локальному износу.
Правильный подбор и монтаж линейных направляющих PMI на станок
Предотвращать износ нужно еще до того, как вы включили станок. Фундамент закладывается на этапе выбора компонента и его установки. Попытка сэкономить здесь обойдется кратно дороже в будущем.
Как рассчитать грузоподъемность и преднатяг каретки
Выбор направляющей с недостаточной динамической грузоподъемностью — это гарантированный путь к быстрому усталостному износу. Экономия в 1-2 тысячи рублей на компоненте оборачивается покупкой нового уже через полгода вместо положенных пяти-семи лет. Промышленные решения требуют инженерного подхода, а не гаражных экспериментов.
Всегда сверяйтесь с официальным каталогом PMI для расчета динамической и статической грузоподъемности. Мы в «Промснабрф» можем помочь с подбором по вашим параметрам — это наша работа. Цель — не продать вам самый дорогой компонент, а предложить тот, который решит задачу и не создаст проблем. Это и есть выгодная цена в долгосрочной перспективе.
Допуски при монтаже: как избежать перекоса направляющих
Вы можете купить самую дорогую направляющую, но если вы установите ее на кривую поверхность, вы просто выбросите деньги. Допуски на плоскостность и параллельность монтажных баз, указанные в каталоге, — не рекомендация, а закон. Их нарушение создает в каретке внутренние напряжения, которые увеличивают трение и сокращают ресурс в десятки раз. Это как ехать на машине с неотбалансированными колесами — вибрация и износ резины неизбежны.
Чем смазывать линейные направляющие PMI: выбор состава и расчет
Это самый важный раздел статьи. Можете забыть все остальное, но усвойте это.
9 из 10 случаев преждевременного отказа направляющих, которые я видел за свою карьеру, были вызваны либо отсутствием смазки, либо использованием неподходящего состава. Люди пытаются сэкономить на смазке стоимостью в тысячу рублей, а в итоге получают простой станка и убытки на сотни тысяч. Это не бизнес, это вредительство. — Смирнов Сергей

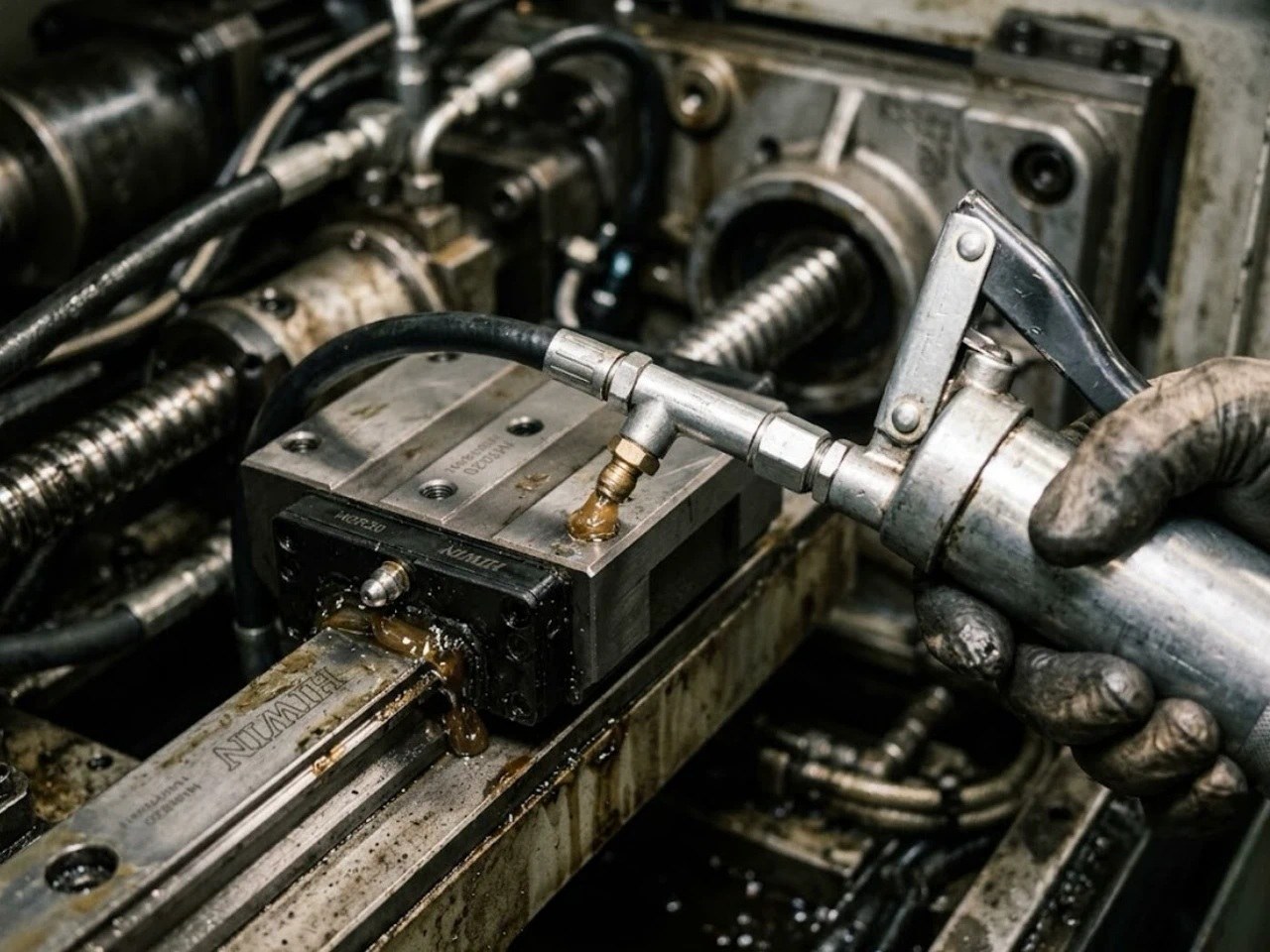

Смазку необходимо нагнетать до тех пор, пока из-под торцевых уплотнителей не покажется чистый состав.
Выбор правильной смазки: консистентная смазка vs. масло
Основная задача смазки — создавать пленку между телами качения и дорожками, предотвращая прямой контакт "металл-металл". Но выбор типа смазки зависит от условий.
| Параметр | Консистентная смазка | Масло |
| Удерживающая способность | Отличная. Хорошо держится на вертикальных и перевернутых осях. | Низкая. Требует постоянной подачи. |
| Охлаждение | Плохое. Не отводит тепло. | Отличное. Циркулирующее масло эффективно охлаждает узел. |
| Скоростной фактор (DN) | Низкий и средний. | Высокий. Предпочтительно для высокоскоростных шпинделей. |
| Защита от загрязнений | Хорошая. Создает барьер у уплотнений. | Удовлетворительная. Постоянный поток вымывает частицы. |
| Типичное применение | Оси подач станков, порталы, модули с умеренной скоростью. | Высокооборотные шпиндели, шлифовальные станки. |
Компромисс здесь очевиден: консистентная смазка проще в обслуживании и лучше защищает, но не подходит для высоких скоростей. Масляное смазывание требует более сложной системы, но незаменимо при больших скоростных факторах и тепловых нагрузках. Для 95% станков с ЧПУ подходит именно консистентная литиевая смазка класса NLGI 2.
Расчет интервала и объема смазки
Интервал обслуживания зависит от скорости, нагрузки, длины хода и условий окружающей среды. Формула есть в каталоге производителя, но главный принцип прост: лучше смазывать чаще и понемногу, чем редко и много. Ориентировочный интервал для станков при 8-часовой смене — каждые 100 км пробега или раз в 3-6 месяцев.
Методы нанесения смазки: от ручного шприца до автоматических лубрикаторов
Ручное смазывание через пресс-масленку — базовый метод. Смазку нужно подавать до тех пор, пока она не начнет равномерно выступать из-под торцевых уплотнений каретки. Это означает, что старая, отработанная смазка вместе с грязью вытеснена, а новая заполнила весь объем. Для крупных производств и ответственных узлов автоматические системы смазки — не роскошь, а необходимость, исключающая человеческий фактор.
Стратегия №3: Регулярные инспекции и проактивное обслуживание
Техническое обслуживание — это не ремонт, а комплекс мер по его предотвращению. Регулярный осмотр занимает 5 минут, но экономит недели простоя.
Чек-лист для визуального и аудиального контроля
| Объект проверки | Что искать | Периодичность |
| Состояние уплотнений | Трещины, разрывы, отслоения. Замена уплотнений каретки — дешевая операция. | Еженедельно |
| Цвет и консистенция смазки | Свежая смазка, выступающая из-под уплотнений. Если она черная, с металлической пылью — это сигнал тревоги. | Еженедельно |
| Плавность хода | Движение должно быть плавным, без "закусываний" и рывков. | Ежедневно |
| Посторонние шумы | Ровный шелест шариков — норма. Гул, скрежет, щелчки — признак износа или загрязнения. | Ежедневно |
Защита от загрязнений: уплотнения, скребки и гофрозащита
Стандартного торцевого уплотнения достаточно для чистых условий. Но если ваш станок работает с абразивными материалами или обильной подачей СОЖ, необходима дополнительная защита каретки от сож. PMI предлагает усиленные уплотнения (серия SW), нижние уплотнения и металлические скребки. Для самых суровых условий эксплуатации единственным надежным решением является установка внешней гофрозащиты или телескопических кожухов.
Ремонт и диагностика: что делать при люфте или заклинивании каретки
Если вы слышите повышенный шум при движении, чувствуете "подклинивание" или обнаружили люфт, которого не было раньше, — это первые признаки. Не ждите, пока произойдет заклинивание. Первые шаги:
- Проведите очистку рельсовых направляющих от стружки и грязи.
- Выполните принудительное смазывание, чтобы вытеснить старую смазку и возможные загрязнения.
- Проверьте плавность хода вручную (при выключенном приводе).
Если проблема не ушла, скорее всего, процесс износа уже необратим и узел требует замены. И чем дольше вы тянете, тем выше риск повредить другие, более дорогие компоненты станка.
Часто задаваемые вопросы
Как часто нужно смазывать направляющие PMI?
Для станков в режиме односменной работы базовый интервал — каждые 3 месяца или 100 км пробега. В запыленных или влажных условиях — в 2-3 раза чаще. Самый верный способ — свериться с инструкцией к вашему оборудованию или каталогом PMI.
Какую конкретно марку смазки использовать для направляющих PMI?
Производитель рекомендует использовать литиевую консистентную смазку класса вязкости NLGI 2. Бренд не так важен, как соответствие характеристик. Мы в «Промснабрф» подбираем смазки, исходя из задач клиента, а не маркетинговых предпочтений, предлагая проверенные и выгодные решения.
Можно ли смешивать разные типы смазок?
Категорически нет. Смазки на разной основе (литиевая, кальциевая, полимочевинная) при смешивании могут потерять свои свойства или свернуться, что приведет к масляному голоданию и выходу узла из строя. Если меняете тип смазки, узел необходимо полностью промыть.
Можно ли отремонтировать изношенную направляющую или только замена?
Ремонт направляющих с выработкой экономически нецелесообразен и технически почти невозможен. Шлифовка дорожек качения — кустарный метод, который не восстановит заводской класс точности и преднатяг. Цена ошибки — брак продукции и повторный выход из строя. Единственное верное решение — полная замена пары "рельс-каретка".
Чем очищать направляющие перед смазыванием?
Используйте чистую ветошь без ворса, смоченную в уайт-спирите или другом неагрессивном обезжиривателе. Тщательно протрите рельс со всех сторон. Категорически запрещено использовать сжатый воздух для продувки каретки — это загонит грязь еще глубже.
