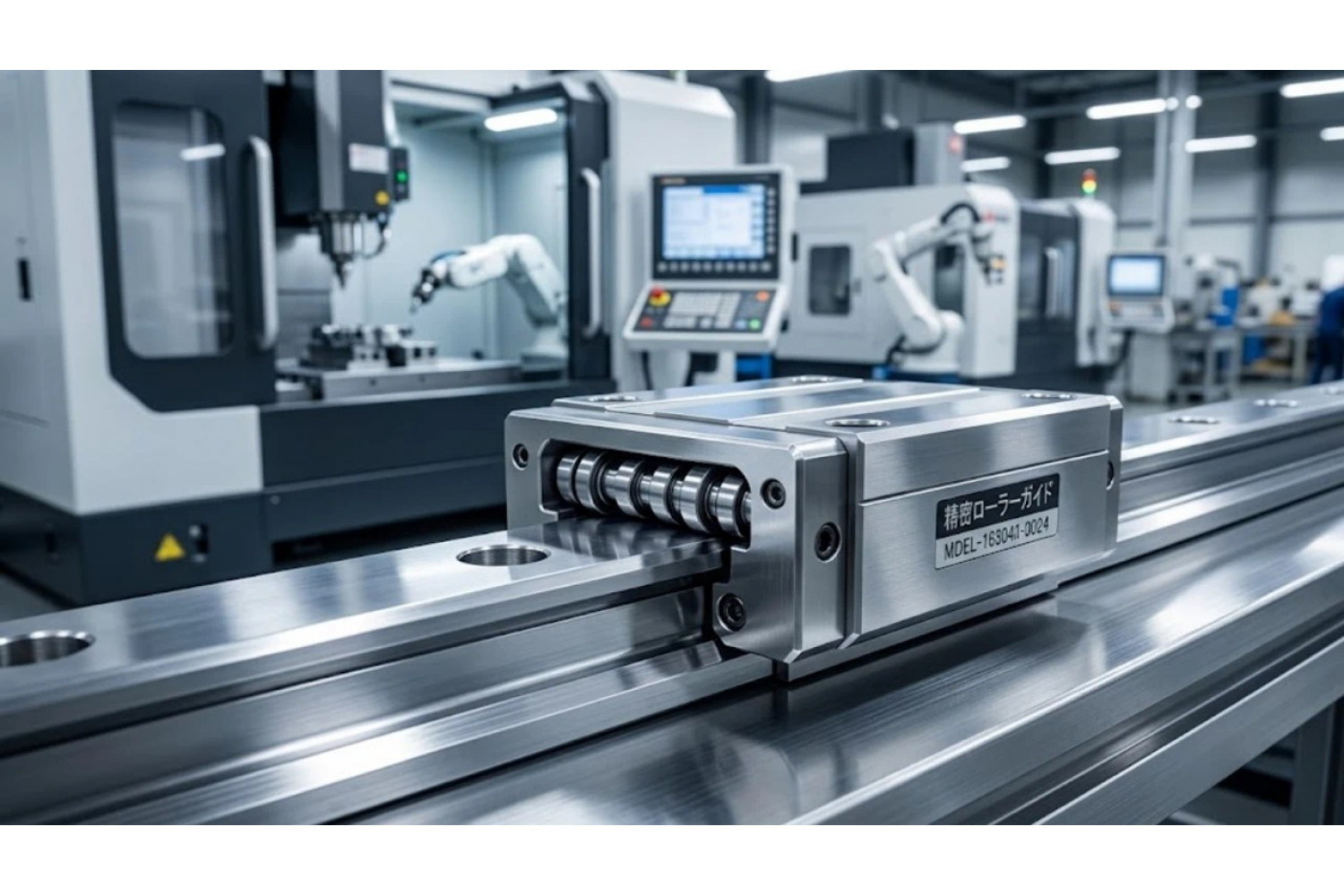

Обслуживание линейных систем INA: от чистки и смазки до диагностики

Добрый день. Меня зовут Смирнов Сергей Борисович, и я занимаюсь поставками промышленных компонентов больше 18 лет. Эта статья — квинтэссенция опыта, который поможет вам продлить срок службы оборудования, сохранить его точность и избежать дорогостоящих простоев. Если на вашем производстве установлены оригинальные направляющие INA, вы уже знаете, что это оборудование премиального класса, требующее соответствующего отношения. Здесь вы найдете все: от пошаговых инструкций до выбора смазки и решения проблем, без "воды" и маркетинговой шелухи — только холодный расчет и деловой подход.

Ключевые аспекты ухода: быстрый чек-лист

Для инженеров, у которых нет времени на лирику, вот выжимка. Это 80% успеха.

• Чистка: Регулярно удаляйте стружку и грязь, используя только безворсовую ветошь. Никогда не применяйте сжатый воздух и агрессивные растворители, которые могут повредить уплотнения.
• Смазка: Используйте исключительно совместимые смазки, рекомендованные Schaeffler. Определите интервал смазывания по пробегу или часам работы, избегая как недостатка, так и губительного избытка смазочного материала.
• Диагностика: Внимательно следите за шумом, вибрацией и плавностью хода. При первых признаках отклонений от нормы — остановитесь и проведите углубленную проверку.
• Уплотнения: Контролируйте целостность уплотнительных элементов. Поврежденное уплотнительное кольцо или торцевые скребки — это открытые ворота для абразива и преждевременной смерти узла.

Что такое линейные системы INA и почему их обслуживание — залог точности?

Коротко для тех, кто согласовывает бюджеты. Линейная система перемещения — это не просто кусок железа. Это высокоточный узел, от которого напрямую зависит качество вашей конечной продукции и производительность станка. Пренебрежение обслуживанием — это не экономия, а отложенный убыток.

Устройство кареток и рельсовых направляющих INA

В основе любой системы лежит направляющая качения (рельс) и каретка (роликовый блок или шариковый). Внутри каретки по замкнутому контуру циркулируют тела качения, обеспечивая минимальное трение и высокую точность. Ключевые элементы, которые нас интересуют: сама направляющая, каретка с телами качения и, что критически важно, система уплотнений.

К чему приводит отказ от планового ТО станков с ЧПУ

Снижение точности позиционирования и производственный брак

Изношенная направляющая ведет к люфтам. Люфт в 0.05 мм на каретке станка может легко превратиться в миллиметры погрешности на детали и, как следствие, в целую партию брака.

Ускоренный износ, задиры и преждевременный выход из строя

Металлическая стружка или другой абразив, попавший внутрь из-за порванного уплотнения, работает как наждачная бумага. Он разрушает дорожки качения, вызывая задиры и заклинивание.

Незапланированные простои и финансовые потери

Отказ линейной системы на ключевом станке останавливает всю производственную цепочку. Цена простоя часто в десятки, а то и сотни раз превышает стоимость самого узла и его обслуживания.

Угроза безопасности персонала на производстве

Заклинивание каретки на высокой скорости может привести к разрушению узлов и непредсказуемым последствиям для оборудования и оператора.

Диагностика износа линейных подшипников без разборки узла

Узел почти всегда предупреждает о скорой поломке. Главное — уметь его слушать.

Визуальные и звуковые тревожные сигналы

Это то, что может заметить любой внимательный оператор станка без специальных приборов.

Посторонний шум, скрежет и вибрация

Исправная, хорошо смазанная система движется почти бесшумно. Любой гул, скрежет или рокот — сигнал о проблеме: либо это недостаток смазки, либо попадание грязи, либо уже начавшееся разрушение.

Прерывистое, неравномерное движение каретки (залипание)

Если каретка движется рывками, с подклиниванием, это указывает на повреждение дорожек качения или тел качения. Плавность хода — ключевой показатель здоровья системы.

Видимые дефекты: коррозия, изменение цвета рельса, повреждение уплотнений

Пятна ржавчины (коррозия) на рельсе, потемневшие участки, трещины или разрывы на уплотнениях — это прямые показания к немедленному сервису.

Инструментальная проверка для точной диагностики

Измерение усилия перемещения с помощью динамометра

Этот метод позволяет объективно оценить рост трения в системе. Если для перемещения каретки с каждым месяцем требуется все большее усилие — это явный признак износа.

Проверка параллельности направляющих с помощью индикатора

Непараллельность монтажа рельсов — частая причина повышенной нагрузки и преждевременного выхода системы из строя. Проверка индикатором часового типа при вводе в эксплуатацию и во время планового ТО обязательна.

Пошаговый процесс очистки линейных систем INA

Чистота — это не эстетика, это базовое условие работы высокоточного узла.

Выбор обезжиривателей для промывки направляющих

Рекомендуемые чистящие средства (растворители на основе нефти, неагрессивные обезжириватели)

Используйте уайт-спирит или аналогичные средства, которые растворяют старую смазку и СОЖ, но не вредят материалу уплотнений. Специализированный обезжириватель предпочтительнее.

Инструменты: безворсовая ткань, щетки с мягкой щетиной

Никакой грубой ветоши, оставляющей ворс. Только чистая ткань и щетки, которые не поцарапают полированные поверхности.

Что категорически запрещено: абразивы, агрессивные растворители, сжатый воздух

Сжатый воздух не выдувает грязь, а загоняет ее под уплотнения, прямо к телам качения. Агрессивные растворители (ацетон и т.п.) разрушают стандартные NBR-уплотнения.

Инструкция по очистке без разборки (повседневный уход)

Это быстрая процедура, которую должен выполнять оператор регулярно. Первым делом удалите крупную грязь и стружку щеткой. Затем протрите направляющую тканью, слегка смоченной в обезжиривателе, до полного удаления старой смазки и грязи. Отдельно и аккуратно очистите кромки уплотнений. Насухо протрите чистой тканью и немедленно нанесите свежую смазку для создания защитной масляной пленки.

Использование безворсовой ветоши — обязательное условие очистки.

Глубокая очистка с демонтажом каретки (при сильном загрязнении)

Предупреждаю сразу: без опыта и специальной монтажной гильзы демонтаж каретки с рельса почти гарантированно приведет к потере шариков или роликов и выходу узла из строя. Если вы не уверены на 100% в своих действиях, не делайте этого. Доверьте процедуру сервисной службе.

Все о смазке систем INA: от выбора до расчета количества

"Правильно подобранная и своевременно нанесенная смазка — это 90% успеха в продлении жизни линейной системы. Экономия на смазке сегодня приводит к в сотни раз большим затратам на ремонт завтра. Мы в "Промснабрф", конечно, будем рады продать вам новый узел по лучшей цене, но наша общая цель — чтобы ваше производство работало без сбоев." — Смирнов Сергей Борисович

Выбор правильной смазки: консистентная или масло?

Выбор зависит от конкретных условий эксплуатации. Вот простая таблица для принятия решения.

Ключевые критерии выбора смазочного материала

Нагрузка, скорость и тип движения (осциллирующее, непрерывное)

Для высоких нагрузок и малых скоростей нужна густая смазка с противозадирными присадками. Для высоких скоростей — жидкое масло, способное отводить тепло.

Рабочая температура и окружающая среда (пыль, влага, химия)

Работа в горячем цеху требует высокотемпературной смазки. Присутствие агрессивной СОЖ или влаги требует смазки с высокой адгезией и антикоррозионными свойствами.

Совместимость с материалами уплотнений (стандартные NBR, опциональные Viton)

Убедитесь, что основа вашей смазки (минеральная, синтетическая) совместима с материалом уплотнений. Неправильный выбор приведет к их разбуханию или усадке и полной потере герметичности.

Расчет интервала и количества смазки

Периодичность: базовые интервалы по пробегу (км) и времени (часы)

Производитель дает базовые рекомендации по интервалам смазывания. Их необходимо корректировать в зависимости от реальных условий: запыленность, влажность, температура, нагрузки.

Проблема недостаточной и избыточной смазки: как найти баланс

Недостаток смазки ведет к сухому трению и износу. Однако избыток не менее вреден: он повышает сопротивление движению, вызывает перегрев, а при высоких скоростях буквально "вспенивается", теряя смазывающие свойства.

Расчет количества смазки: формула для первоначального и повторного смазывания

Существуют конкретные формулы для расчета объема смазки в см³ в зависимости от типоразмера каретки. Использование шприца-дозатора или автоматической системы предпочтительнее, чем нанесение "на глаз".

Методы нанесения смазки

Ручное нанесение через пресс-масленку

Самый распространенный метод. Главное — использовать чистый шприц и подавать смазку медленно, пока она не начнет слегка выступать из-под уплотнений.

Автоматизированные системы смазки (лубрикаторы Arcanol)

Для ответственных узлов и станков, работающих в режиме 24/7, это единственно верное решение. Система сама подает строго дозированное количество смазки через заданные интервалы.

Современные методы виброанализа узлов качения на производстве

Предиктивное обслуживание на основе данных

Мониторинг трения ультразвуковыми детекторами

Для заводов, где цена простоя астрономическая, это оправданная инвестиция. Детектор "слышит" высокочастотный шум, возникающий при сухом трении, задолго до того, как его можно будет услышать ухом.

Анализ вибраций для тяжелонагруженных систем

Виброанализ позволяет выявлять дефекты подшипников и дорожек качения на самой ранней стадии, планируя замену узла на время планового ТО, а не во время аварийной остановки.

Частые ошибки механиков при шприцевании кареток

Диагностика и устранение неисправностей

Неравномерное движение: проверка преднатяга и параллельности рельсов

Часто причина "залипаний" кроется не в самой каретке, а в ошибках монтажа. Проверьте параллельность рельсов и правильность установки преднатяга.

Постоянный шум: поиск источника (загрязнение, повреждение тел качения)

Если после очистки и смазки шум не ушел, скорее всего, узел уже имеет внутренние повреждения. Это означает, что пора задуматься о его замене.

Топ-5 ошибок при обслуживании, которых следует избегать

1. Использование неподходящей смазки (например, WD-40). "Вэдэшка" — это не смазка, а летучий растворитель. Она вымывает остатки консистентной смазки, оставляя узел беззащитным. Цена ошибки — полная стоимость новой каретки плюс простой.
2. Чрезмерное количество смазки. "Набить по полной" — плохая идея. Это приводит к перегреву и повышенному сопротивлению.
3. Очистка сжатым воздухом. Вы гарантированно загоняете абразив внутрь каретки.

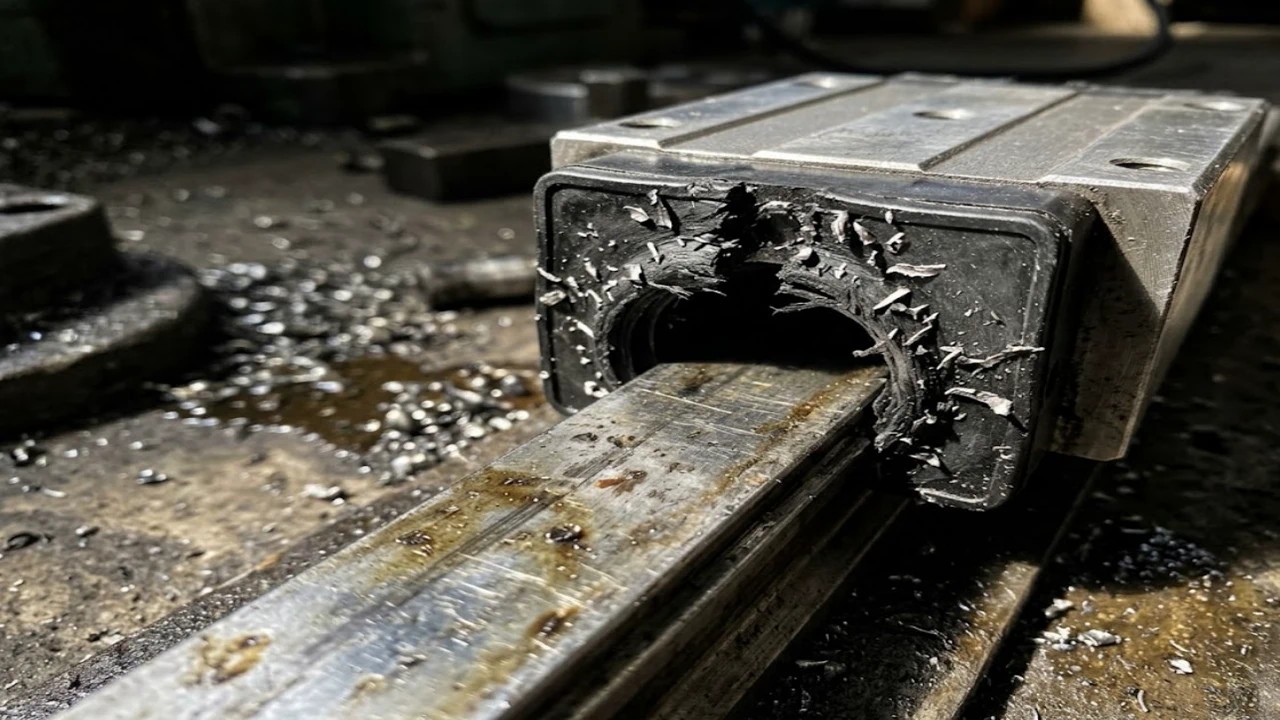

4. Игнорирование состояния уплотнений. Порванный торцевой скребок или боковое уплотнение — это смертный приговор для узла в условиях реального производства.
5. Работа до полного отказа. "Пока работает — не трогай" — порочная практика. Ремонтировать всегда дороже и дольше, чем обслуживать.

Порванное уплотнение приводит к моментальному разрушению тел качения.

Профессиональное обслуживание и поддержка INA

Мы в "Промснабрф" специализируемся на том, чтобы оперативно поставить вам любые оригинальные компоненты INA, смазочные материалы или защитные элементы, такие как защитная лента или гофрозащита, по самым выгодным ценам. Но иногда задача требует не поставки, а квалифицированного сервиса на месте.

Когда стоит обратиться к профессионалам?

Если требуется сложный демонтаж, инструментальная диагностика или вы не уверены в причине неисправности — лучше вызвать специалиста. Стоимость его работы будет ниже, чем убытки от неправильно выполненного ремонта.

Часто задаваемые вопросы

Как часто нужно смазывать систему INA в условиях средней запыленности?

Сократите рекомендованный производителем интервал в 1.5-2 раза. Ориентируйтесь на состояние уплотнений: если на них постоянно скапливается грязная смазка, значит, обслуживать нужно чаще.

Можно ли смешивать разные типы консистентных смазок?

Категорически не рекомендуется. Смазки на разной основе (например, литиевая и полимочевинная) при смешении могут потерять свои свойства или расслоиться. Если меняете тип смазки — узел нужно полностью очистить.

Система начала шуметь сразу после добавления смазки, что это значит?

Вероятно, вы добавили слишком много смазки, и телам качения стало трудно циркулировать. Либо новая смазка несовместима со старой.

Обязательно ли разбирать узел для чистки?

Нет, в 95% случаев достаточно качественной наружной очистки и промывки с последующим добавлением свежей смазки (метод вытеснения). Разборка — это крайняя мера.

Как понять, что преднатяг в системе настроен правильно?

Правильный преднатяг убирает все люфты, но не создает избыточного сопротивления движению. Усилие на перемещение каретки вручную должно быть равномерным, без заеданий, но с ощутимым сопротивлением. Точная настройка производится динамометром согласно документации.
