Автор: Смирнов Сергей Борисович, ведущий специалист «Промснабрф» по системам линейного перемещения.

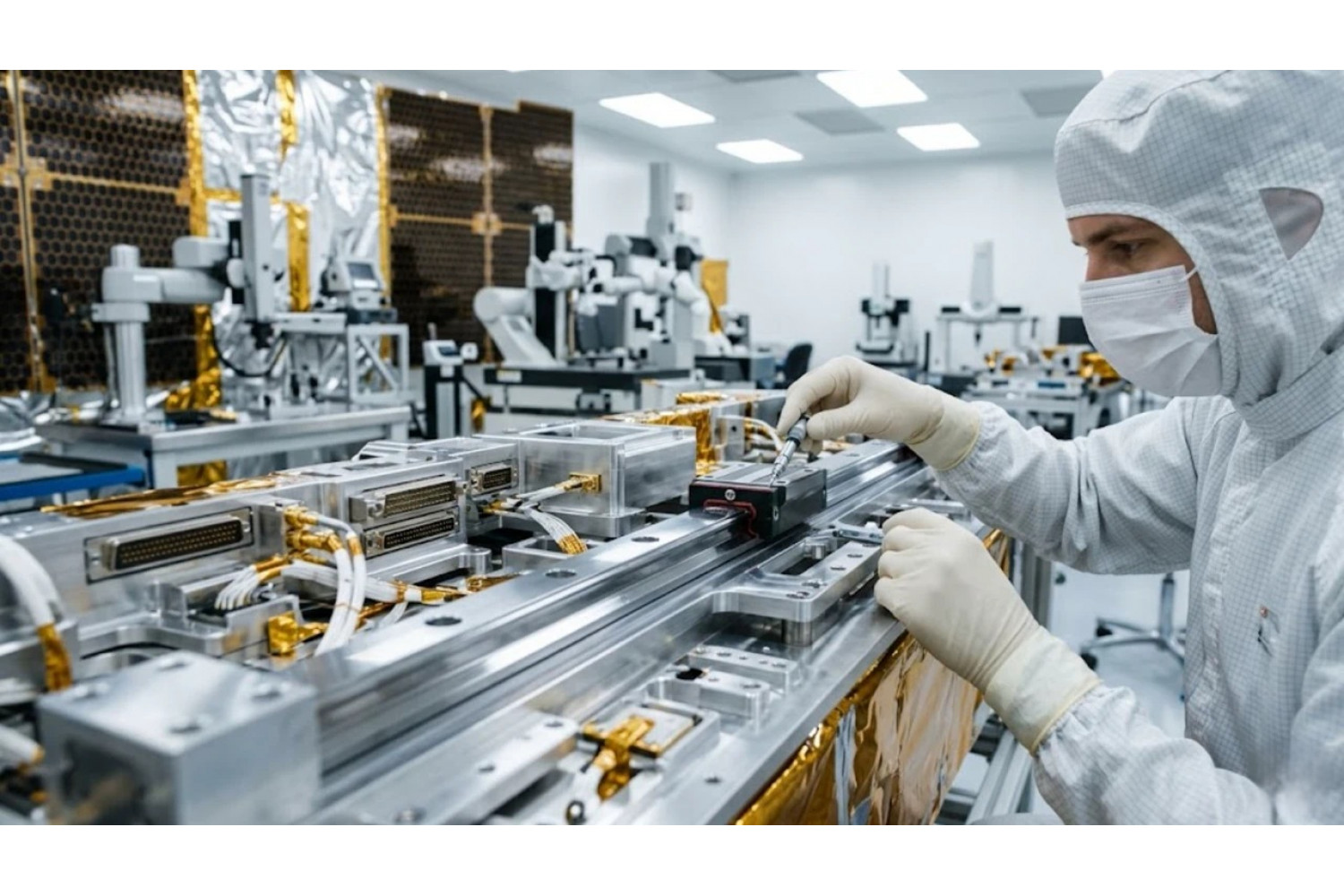

Добрый день. Меня зовут Смирнов Сергей Борисович, и я занимаюсь поставками промышленных компонентов с 2004 года. Schneeberger разрабатывает и производит линейные системы, которые стали отраслевым стандартом в аэрокосмической промышленности, где цена ошибки измеряется не только деньгами. Эта статья — исчерпывающее руководство по технологиям, продуктам и инженерным расчетам, которые позволяют решать самые сложные задачи: от производства композитных крыльев до точного позиционирования оптики на спутниках.
| Вызов индустрии | Технология Schneeberger | Результат для инженера |
| Экстремальные нагрузки (g-force, вибрация) | Преднатяг V3-V4, монолитная конструкция | Стабильность и жесткость конструкции под нагрузкой |
| Минимальная масса узла | Высокопрочные сплавы, компактные серии MINIRAIL | Снижение общего веса системы, рост полезной нагрузки |
| Работа в агрессивной среде (вакуум, ∆t°) | Специальные материалы и покрытия (PVD, Hard-Chrome) | Гарантированная работоспособность и ресурс в космосе |
| Абсолютная точность позиционирования | Интегрированные измерительные системы AMS | Микронная точность без влияния деформации привода |
Специфика эксплуатации систем линейного перемещения в авиастроении и космосе
Здесь стандартные компоненты из общего каталога неприменимы. Каждая деталь — это результат компромисса между массой, прочностью и стоимостью, и в аэрокосмосе этот компромисс должен быть выверен до микрона и грамма.
Компенсация вибраций и экстремальных нагрузок при минимальной массе
Любой узел летательного аппарата испытывает колоссальные перегрузки при взлете и маневрировании, а также постоянные вибрации в полете. При этом каждый лишний килограмм конструкции — это минус килограмм полезной нагрузки или плюс расход топлива. Задача инженера — найти решение, которое выдержит радиальную и осевую нагрузку, не деформируется, но при этом будет весить минимально возможно.
Обеспечение точности направляющих в вакууме и при перепадах температур
Точность позиционирования антенн, оптики или научных приборов на борту спутника напрямую влияет на работоспособность всей миссии. Однако в условиях космоса на механизм влияют экстремальные перепады температур (от -60°C до +120°C и выше) и глубокий вакуум, которые изменяют геометрию материалов и характеристики смазки. Нужна система, сохраняющая плавность хода и точность в любых условиях.
Подтверждение ресурса безотказной работы механизмов (L10)
Отказ одного, даже самого маленького, компонента в космосе или в небе может привести к потере аппарата стоимостью в сотни миллионов долларов и, что хуже, к человеческим жертвам. Поэтому для каждого узла требуется точный расчет на усталость и долговечность (ресурс L10), а сам компонент должен иметь подтвержденную историю безотказной работы.
Ключевые технологии Schneeberger, отвечающие требованиям Aerospace
Швейцарское качество — это не маркетинговый ход, а культура производства, где внимание к деталям доведено до абсолюта. Вот ключевые инженерные решения, которые делают направляющие Schneeberger незаменимыми в авиации и космосе.
Управление жесткостью через предварительный натяг (Preload) — основа стабильности
Преднатяг — это внутреннее напряжение в системе "каретка-рельс", создаваемое на заводе для полного устранения люфтов. На практике это похоже на то, как вы затягиваете гайки на колесе автомобиля: слабо затянуты — колесо болтается, перетянуты — подшипник быстро изнашивается. Schneeberger находит идеальный баланс.
Что такое классы предварительного натяга (V1-V4) и их применение?
Классы преднатяга определяют величину этого внутреннего напряжения. Для аэрокосмических задач, где требуется максимальная жесткость конструкции, обычно применяются высокие классы V3 и V4, способные компенсировать деформации под действием внешних сил и вибрации.
Как преднатяг влияет на динамическую грузоподъемность (C) и срок службы?
Выбирая высокий преднатяг ради жесткости, мы идем на инженерный компромисс: это несколько снижает номинальную динамическую грузоподъемность и требует более точного монтажа. Однако для критичных узлов выигрыш в стабильности системы несоизмеримо важнее. Это и есть холодный расчет.
Специальные материалы и покрытия для экстремальных условий
Стандартная сталь не подходит для космоса. Schneeberger использует специальные сплавы и покрытия, чтобы обеспечить надежность в любой точке — от цеха по обработке титана до околоземной орбиты.

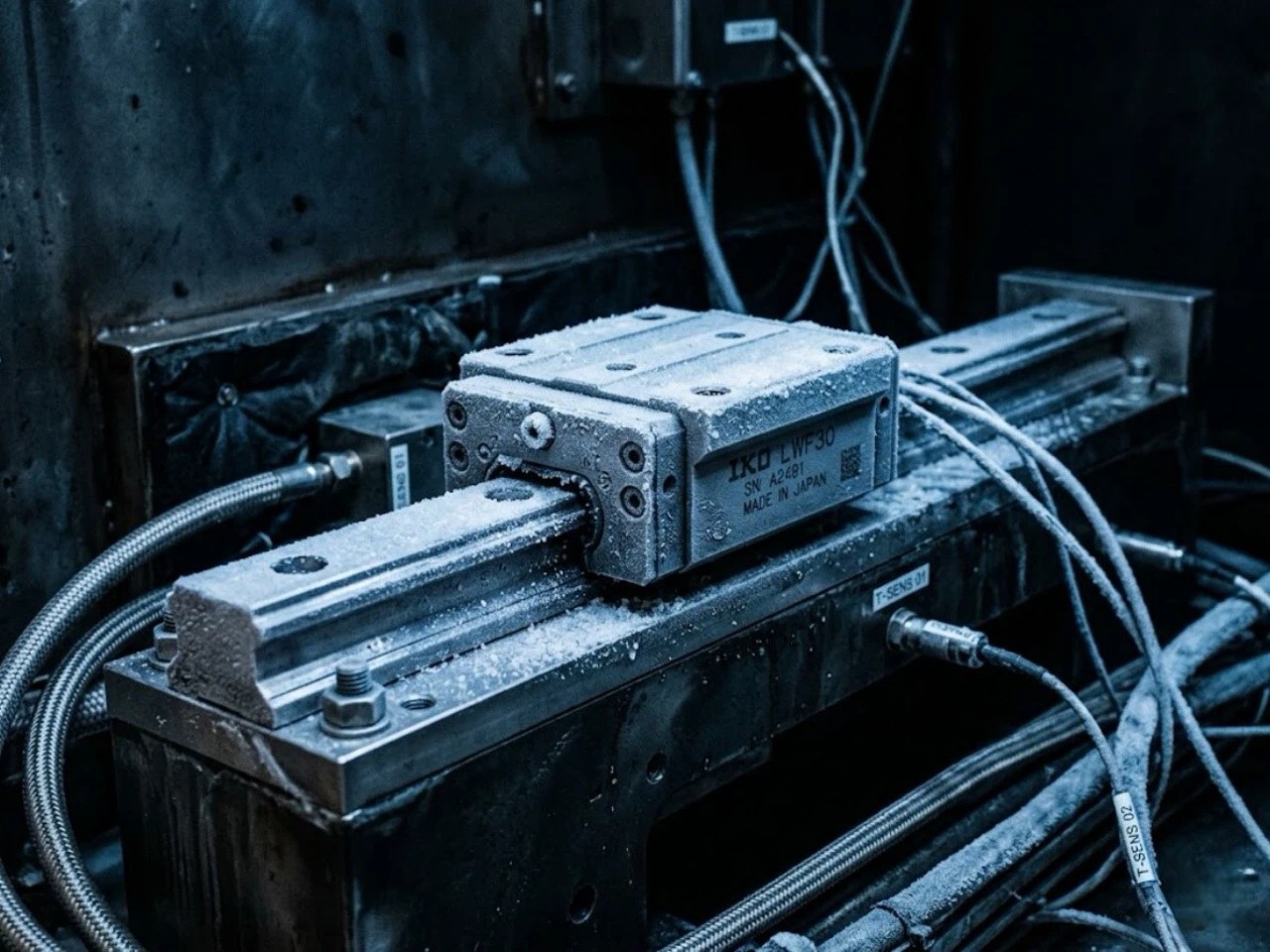

Для работы в космосе материалы проходят обязательные испытания в термовакуумных камерах.
Высокопрочные стали и их совместимость с углепластиком (CFRP)
Применяются стали с коэффициентом теплового расширения, близким к углепластику. Это позволяет избежать внутренних напряжений и потери точности в конструкциях "металл-композит" при колебаниях температуры.
Покрытия для защиты от коррозии, износа и вакуумного напыления (PVD)
Для работы в вакууме применяются специальные смазки с низким газоотделением и покрытия (например, на основе дисульфида молибдена), нанесенные методом PVD. Для защиты от коррозии используется твердое хромирование (Hard-Chrome) и другие запатентованные составы.
Интегрированные измерительные системы (AMS) для абсолютной точности
Интеграция магнитной или оптической измерительной системы прямо в каретку — гениальное в своей простоте решение. Это экономит место, снижает массу узла и, главное, радикально повышает точность позиционирования, так как измеряется реальное положение каретки, а не положение удаленного от нее привода, на которое влияют люфты и деформации.

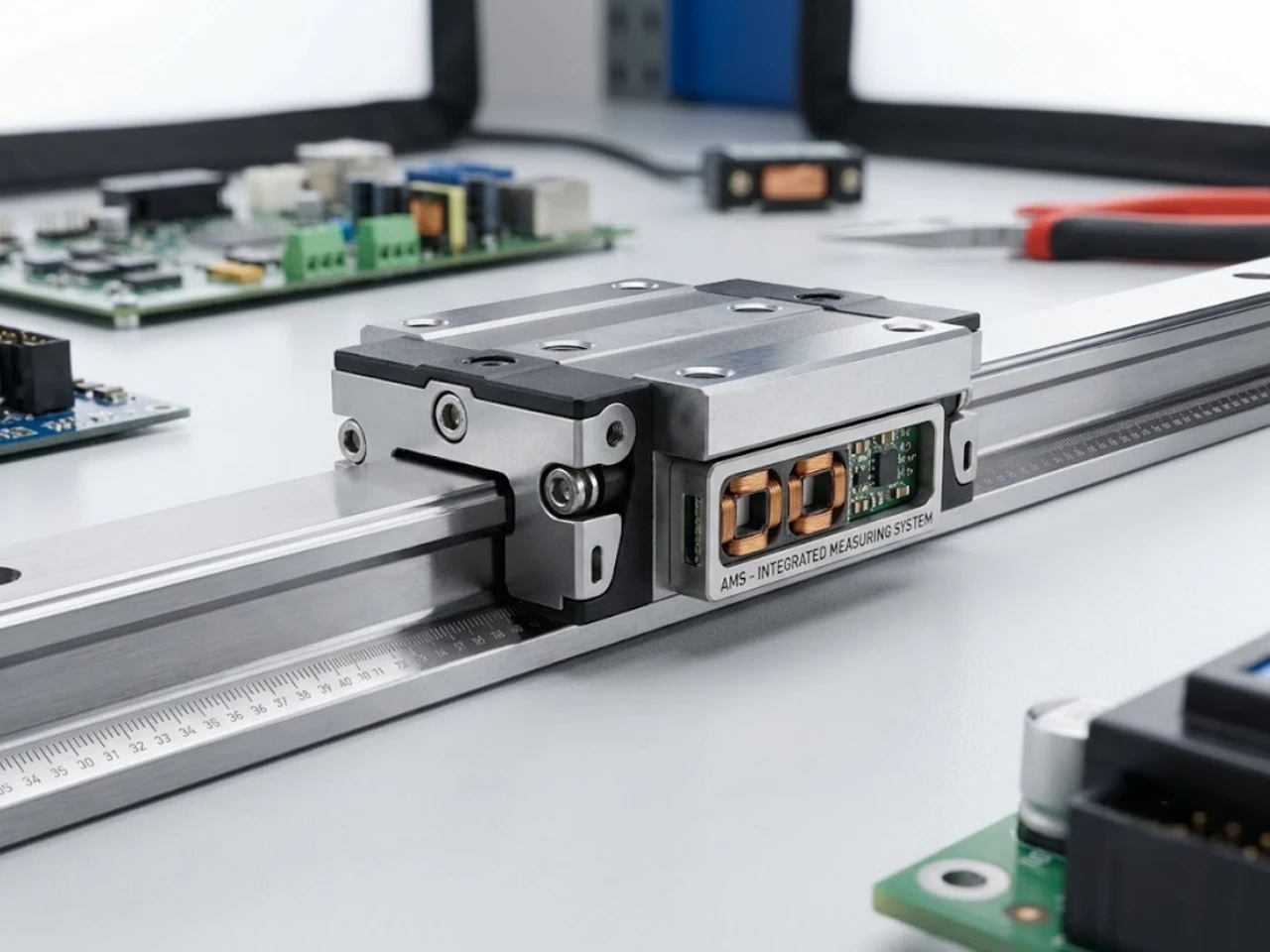

Магнитная система AMS, интегрированная в каретку, позволяет считывать позицию с точностью до долей микрона.
Продуктовые линейки Schneeberger для аэрокосмических задач: от макро до микро
В зависимости от задачи — будь то гигантский станок для фрезеровки крыла или миниатюрный привод в оптической системе спутника — подбирается своя серия направляющих.
Максимальная жесткость для несущих конструкций и производственного оборудования
Это тяжелая артиллерия. Направляющие Schneeberger серии MONORAIL обладают высочайшей жесткостью и грузоподъемностью. Их место — в крупногабаритных ЧПУ станках для обработки композитов и титана, в сборочных стапелях для фюзеляжей, а также в наземных испытательных стендах, где имитируются полетные нагрузки.
Компактность и точность для бортовой аппаратуры
Миниатюрные, но невероятно прочные и точные каретки Schneeberger MINIRAIL — идеальное решение для бортовых систем. Их применяют в механизмах раскрытия солнечных батарей и антенн, в системах наведения оптики, а также в различных приводах и актуаторах внутри салона самолетов.
| Параметр | MONORAIL | MINIRAIL |
| Типовое применение | Наземное оборудование, ЧПУ станки, стапели | Бортовая аппаратура, оптика, актуаторы |
| Грузоподъемность (C) | Высокая / Очень высокая | От низкой до средней |
| Доступные типоразмеры | от 15 до 65 мм | от 7 до 42 мм |
| Возможность интеграции AMS | Да (для большинства размеров) | Да (для большинства размеров) |
| Ключевой компромисс | Масса и габариты | Предельная нагрузка |
Кастомные решения: Зубчатые рейки, линейные столы и компоненты по чертежам заказчика
Когда стандартное решение не подходит, Schneeberger может разработать и произвести уникальные компоненты. Это касается не только профильных рельсов, но и целых линейных модулей или зубчатых реек, полностью адаптированных под специфические требования проекта. Наш опыт показывает, что именно такие решения и нужны серьезным заказчикам уровня завода.

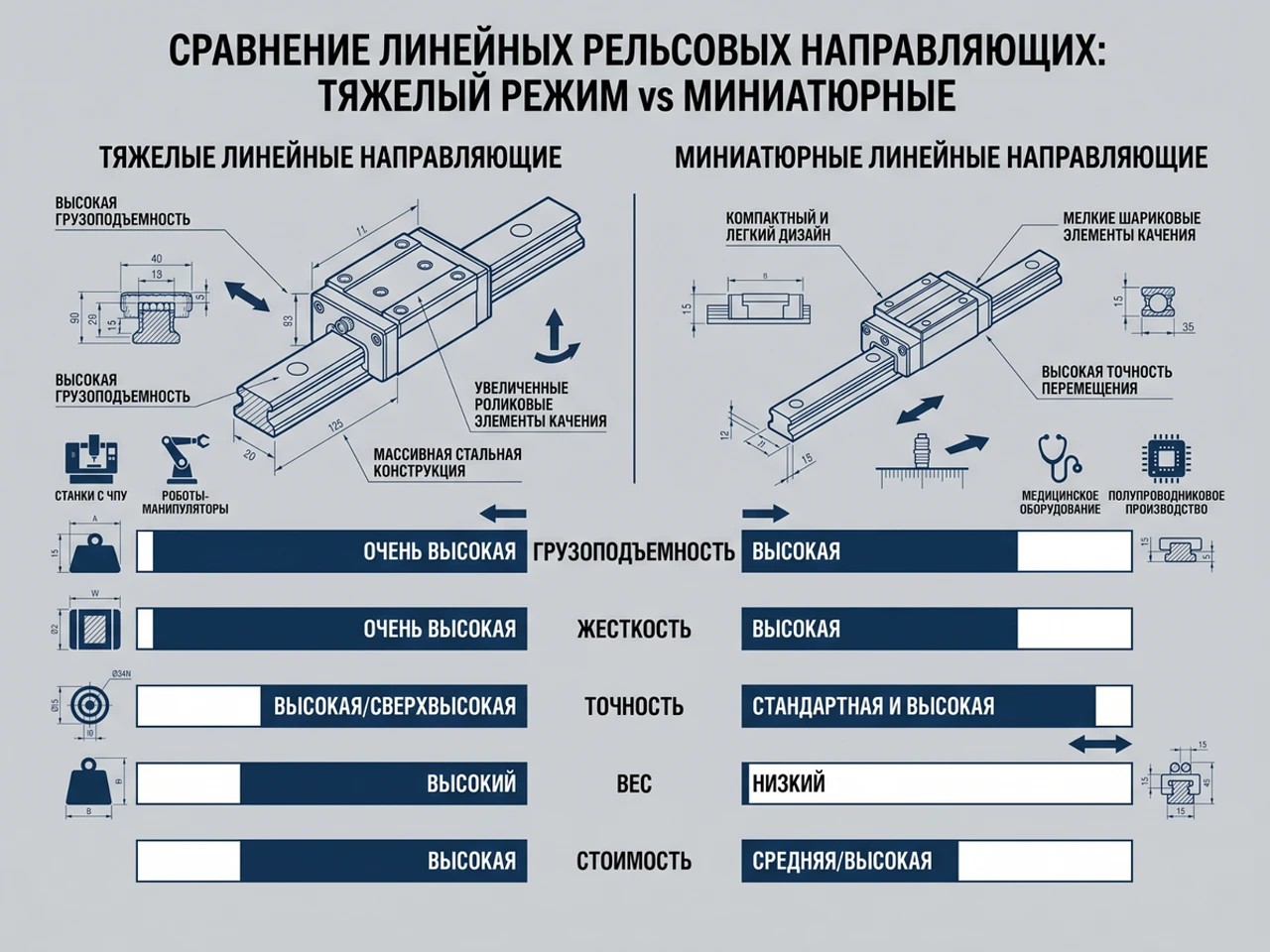

Ключевые отличия тяжелых направляющих MONORAIL от миниатюрных систем MINIRAIL.
Будущее аэрокосмических технологий и роль Schneeberger
Рынок не стоит на месте, и лидер тот, кто смотрит на шаг вперед. Schneeberger не просто следует за трендами, но и формирует их.
Инновации и R&D: На пути к нулевому износу и "умным" компонентам
Сейчас основные исследования идут в области новых композитных материалов для самих кареток, что позволит еще больше снизить вес. Также разрабатываются самосмазывающиеся системы и интегрированные сенсоры, которые будут в реальном времени отслеживать состояние узла и прогнозировать необходимость обслуживания. Это прямой путь к предиктивной аналитике и повышению общей надежности системы.
Перспективные проекты: Участие в программах New Space, Urban Air Mobility и гиперзвуковых системах
Технологии Schneeberger уже сегодня закладывают основу для транспортных систем завтрашнего дня. Речь идет о компонентах для малых спутниковых группировок (New Space), для электрических летательных аппаратов городской аэромобильности (eVTOL) и даже для экспериментальных гиперзвуковых систем, где требования к материалам и точности выходят на совершенно новый уровень.
"Наша цель — не просто следовать за трендами аэрокосмоса, а формировать их, предлагая решения, которые сегодня кажутся невозможными." — Д-р Михаэль K. Висс, руководитель отдела исследований и разработок Schneeberger AG
Инженерный справочник: Расчет и подбор направляющих для критически важных узлов
Теория важна, но инженеру нужны цифры и формулы. Этот раздел для тех, кто принимает решения на основе расчетов.
Расчет номинального срока службы (L10) и статической безопасности (S0)
Расчет ресурса L10 показывает, сколько километров "пройдет" каретка с 90% вероятностью до появления первых признаков усталости. Статическая безопасность S0 показывает, насколько хорошо система сопротивляется пиковым нагрузкам без движения. Оба параметра критичны, и их расчет — обязательный этап проектирования.
Практический пример: Пошаговый расчет направляющей для актуатора закрылка
Представим, что нам нужно подобрать направляющую для привода, выпускающего малый закрылок.
- Сбор нагрузок: Рассчитываем максимальные динамические (в движении) и статические (в крайних положениях) нагрузки, действующие на каретку, с учетом аэродинамических сил и вибрации.
- Определение требуемого ресурса: На основе регламента обслуживания самолета определяем требуемый ресурс в часах или циклах.
- Расчет L10: Используя формулу из каталога Schneeberger, подставляем наши нагрузки и требуемый ресурс, чтобы вычислить минимально необходимую динамическую грузоподъемность C.
- Проверка по статике: Проверяем, что статическая грузоподъемность C0 выбранной направляющей с запасом (коэффициент S0) превышает пиковые статические нагрузки.
- Выбор серии и типоразмера: На основе расчетов C и C0, а также требований к габаритам и массе, выбираем конкретную направляющую, например, из серии MINIRAIL, и необходимый класс преднатяга.
Часто задаваемые вопросы
Какие материалы Schneeberger рекомендованы для работы в вакууме?
Для вакуума рекомендуются направляющие из нержавеющей стали с покрытиями, имеющими низкое газоотделение (low outgassing), например, PVD-покрытия на основе TiN или MoS2. Критически важен выбор вакуумно-совместимой смазки.
Возможна ли поставка рельсов длиной более 6 метров единым отрезком?
Стандартная максимальная длина цельного рельса составляет 6 метров. Однако по специальному запросу возможно изготовление стыкуемых рельсов практически неограниченной длины. Торцы таких рельсов обрабатываются на заводе для обеспечения плавной и точной стыковки.
Чем решения Schneeberger отличаются от азиатских аналогов премиум-сегмента?
Ключевое отличие в трех вещах: стабильность металлургии и геометрии от партии к партии, экспертиза в кастомных решениях и доступность проверенных данных для сложных расчетов на ресурс. Азиатские аналоги могут показывать схожие характеристики "на бумаге", но швейцарское качество проявляется в надежности на дистанции в 10-15 лет эксплуатации в экстремальных условиях.
Какой класс чистоты помещения требуется для монтажа систем с высоким преднатягом?
Для монтажа систем с преднатягом V3-V4 рекомендуется класс чистоты не ниже ISO 7. Попадание даже микроскопической частицы между телом качения и дорожкой может привести к преждевременному износу и потере точности.
Предоставляете ли вы CAD-модели в формате STEP / IGES?
Да, мы предоставляем полные CAD-библиотеки на всю стандартную продукцию. Модели доступны для скачивания после регистрации или по прямому запросу, что позволяет инженеру сразу интегрировать компонент в свою сборку.
Если ваша задача требует кастомного подхода, специальных материалов или у вас есть сомнения в расчетах — свяжитесь с нами. Мой принцип: "быстро, четко по делу". Мы поможем найти правильное решение, а не просто продать товар.
