Добрый день, чем я вам могу помочь? Сегодня — помощью в выборе одного из ключевых узлов любого станка или автоматизированной линии. Если вы здесь, значит, перед вами стоит задача, в которой ошибка стоит дорого. Выбор линейной техники — это не та сфера, где можно полагаться на интуицию. Это холодный расчет, где каждая цифра имеет значение. Давайте разберемся, как сделать этот расчет правильно и не переплатить за ненужные характеристики, ведь наша общая миссия — это "деньги": ваши сэкономленные и наши заработанные.
Ключевые критерии выбора за 60 секунд: экспресс-чек-лист
Для опытных инженеров и снабженцев, у которых нет времени на лирику, вот квинтэссенция процесса. Этот чек-лист — быстрый способ оценить задачу и убедиться, что вы ничего не упустили.
Методика расчета нагрузок и ресурса направляющих
Здесь начинается настоящая инженерная работа. Мы переходим от общих вопросов к конкретным цифрам. Пропуск любого из этих шагов может привести к фатальному отказу оборудования и, как следствие, к простою и финансовым потерям.
Шаг 1: Расчёт нагрузок — фундамент вашего выбора
Неправильная оценка нагрузок — это как строить завод на фундаменте для дачного домика. Последствия предсказуемы и печальны. Необходимо учесть все силы, действующие на каретку.
Определение типа и направления нагрузок (статические, динамические, моментные)
Каждая каретка на рельсе испытывает комбинацию нагрузок. Основные из них — радиальная (вниз), обратная радиальная (вверх) и боковая (горизонтальная). Кроме того, практически всегда присутствуют моментные нагрузки (Mr, Mp, My), возникающие из-за смещения центра тяжести груза относительно центра каретки.
Расчет эквивалентной динамической нагрузки (Pe)
Чтобы оценить совокупное воздействие всех сил, рассчитывается эквивалентная динамическая нагрузка. В упрощенном виде формула выглядит как Pe = F_rad + F_lat, но в реальности она сложнее и учитывает моментные нагрузки и их коэффициенты. Для точных расчетов производители предоставляют формулы вида Pe = X * (Frad + Flat) + Y * Mc / M_rating. Задача этого параметра — привести сложное нагружение к одному числу, которое используется для расчета ресурса.
Расчет статического запаса прочности (Fs)
Этот коэффициент показывает, насколько статическая грузоподъемность каретки (C0) превышает максимальную статическую нагрузку. Он защищает узел от остаточных деформаций при пиковых нагрузках или ударах. Расчет прост: Fs = C0 / P_static_max. Игнорирование этого параметра приводит к микроповреждениям дорожек качения и преждевременному выходу узла из строя.
Условия работы | Наличие ударов/вибраций | Рекомендуемый коэффициент Fs | Пример применения |
Нормальные | Отсутствуют | 1.0 – 1.5 | Измерительное оборудование, транспортеры легких грузов |
Легкие | Незначительные | 1.5 – 2.0 | Оси подачи станков с ЧПУ, промышленные роботы |
Тяжелые | Сильные удары и вибрации | 2.0 – 3.0+ | Прессы, обрабатывающие центры с ударной нагрузкой |
Шаг 2: Расчёт ресурса (срока службы, L10) по ISO 14728-1
Ресурс — это ожидаемый пробег в километрах, который 90% группы идентичных направляющих отработают без признаков усталостного износа. Расчеты проводятся в соответствии с международным стандартом ISO 14728-1:2017.
Формула расчета номинального ресурса в км (L10)
Базовая формула для шариковых направляющих: L10 = (C_dyn / Pe)³ * 50 км (для некоторых производителей — 100 км, всегда уточняйте в каталоге). Здесь C_dyn — динамическая грузоподъемность из каталога, а Pe — рассчитанная нами эквивалентная динамическая нагрузка. Концепция "90% надежности" означает, что 10% направляющих могут выйти из строя до достижения этого пробега, и это нормальная статистика, которую нужно закладывать в план обслуживания.
Корректирующие коэффициенты: как условия эксплуатации влияют на реальный срок службы
Номинальный ресурс — это сферический конь в вакууме. В реальности его нужно корректировать. Коэффициент твердости (fH) снижает ресурс, если монтажная поверхность недостаточно твердая. Коэффициент температуры (fT) учитывает работу при высоких температурах. Коэффициент нагрузки (fC) вносит поправку на характер вибраций. Финальная формула L_real = L10 * fH * fT * fC дает более честную картину.
Шаг 3: Определение требований к скорости и ускорению
Высокие скорости и, что еще важнее, ускорения — серьезное испытание для системы. Они создают дополнительные инерционные нагрузки и предъявляют повышенные требования к качеству, преднатягу и системе смазки кареток. Для скоростных применений шариковые направляющие почти всегда предпочтительнее роликовых из-за меньшего трения качения.
Тип направляющей | Типовой диапазон скоростей (м/с) | Максимальное ускорение (g) | Комментарий |
Шариковая (стандартная) | до 3 м/с | до 3 g | Универсальное решение для большинства задач |
Шариковая (скоростная) | до 5+ м/с | до 5+ g | Требует специальных сепараторов и систем смазки |
Роликовая | до 1-2 м/с | до 1.5 g | Высокая жесткость, но не для гонок |
Шаг 4: Выбор класса точности и предварительного натяга (Preload)
Точность и жесткость — две стороны одной медали. Для прецизионного оборудования, где важен каждый микрон, эти параметры выходят на первый план.
Классы точности (C, H, P, SP, UP): от коммерческого до прецизионного
Класс точности определяет геометрические допуски на параллельность хода, высоту и ширину системы "рельс-каретка". Выбирать нужно исходя из задачи, а не из перфекционизма. Устанавливать класс P (прецизионный) на простой транспортный узел — значит выбрасывать деньги на ветер.
Класс | Наименование | Типичное применение (примеры оборудования) |
C | Коммерческий | Транспортеры, упаковочные машины, простые сборочные линии |
H | Высокий | Станки с ЧПУ общего назначения, промышленные роботы |
P | Прецизионный | Высокоточные фрезерные и шлифовальные станки, измерительные машины |
SP | Супер-прецизионный | Оптическое и полупроводниковое производство |
UP | Ультра-прецизионный | Станки для обработки оптики, научное оборудование |
Предварительный натяг (Z0, ZA, ZB): зачем нужен и как выбрать
Преднатяг — это внутренняя распорка в каретке, создаваемая телами качения увеличенного диаметра. Он устраняет внутренний зазор (люфт) и значительно повышает жесткость системы. Z0 — это легкий преднатяг или его отсутствие, подходящий для большинства задач. ZA (средний) и ZB (тяжелый) применяются там, где действуют сильные вибрации или требуется максимальная жесткость, но ценой будет повышенное трение и меньший ресурс.
Конструкция и принцип работы линейных направляющих
Этот раздел для тех, кто хочет понять физику процесса. Если вы снабженец, которому важен результат, а не детали, можете его пропустить. Если вы инженер-конструктор, повторение — мать учения.

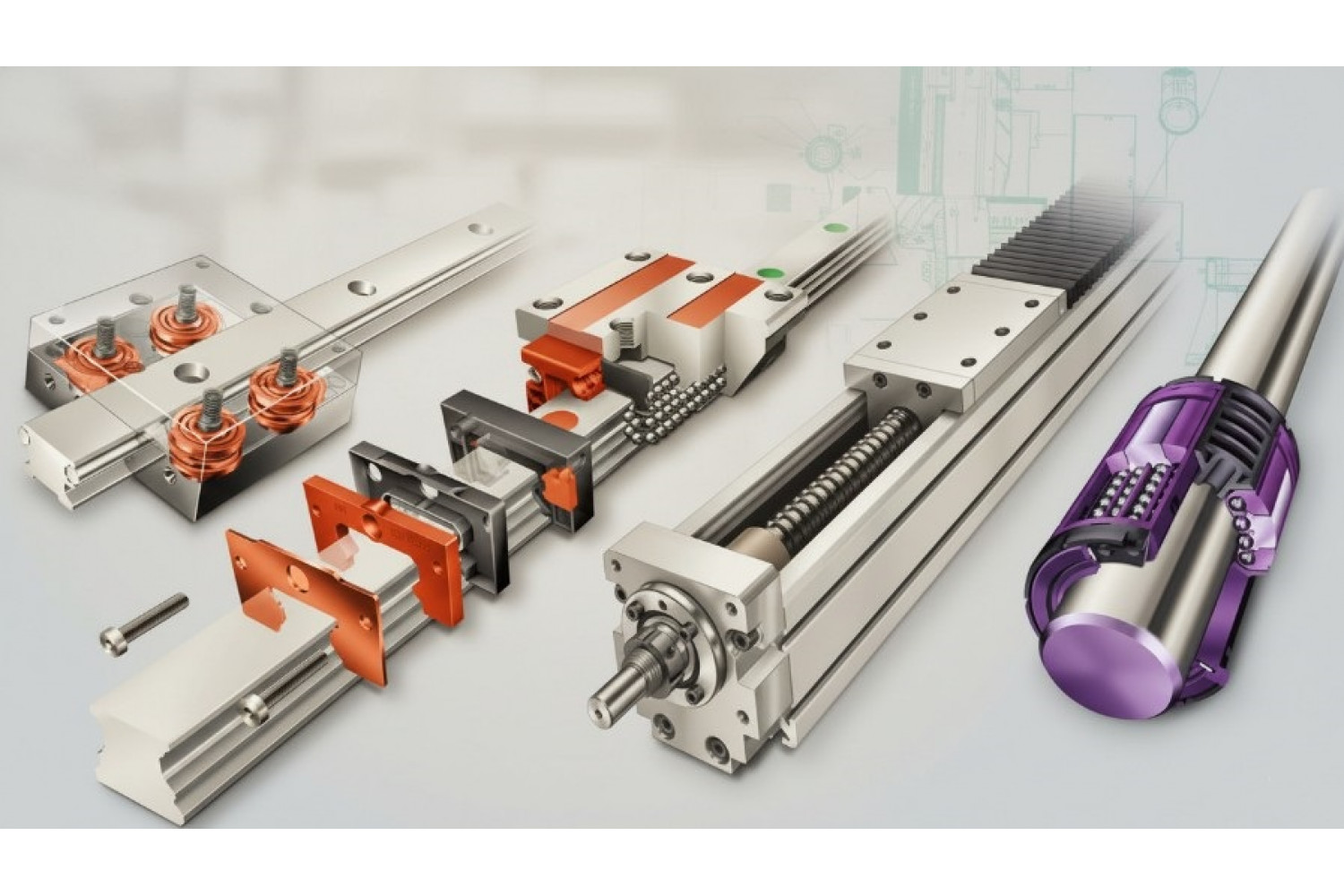

Принцип действия и ключевые компоненты (рельс, каретка, тела качения)
Линейная направляющая — это система, преобразующая трение скольжения в трение качения. Она состоит из профильного рельса с отшлифованными дорожками и каретки, внутри которой по замкнутому контуру циркулируют тела качения (шарики или ролики). Это позволяет перемещать многотонные грузы с минимальным усилием и высочайшей точностью.
Шариковые vs. Роликовые: когда и что выбрать?
Это классический инженерный компромисс. Выбирая одно, вы неизбежно жертвуете другим.
Параметр | Шариковые (точечный контакт) | Роликовые (линейный контакт) |
Грузоподъемность | Ниже | Значительно выше (в 1.5-2 раза) |
Жесткость | Ниже | Выше |
Макс. скорость | Выше | Ниже |
Устойчивость к ударным нагрузкам | Ниже | Значительно выше |
Цена | Ниже | Выше |
Вывод простой: если у вас нет экстремальных нагрузок и вибраций, но важна скорость — ваш выбор шариковая направляющая. Если вы строите тяжелый пресс или портал для обработки камня — смотрите в сторону роликовых.
Типы конструкций кареток и рельсов
Каретки бывают фланцевые (с горизонтальными крепежными отверстиями) и безфланцевые (с вертикальными). Первые удобнее при монтаже, вторые — компактнее. Существуют также широкие, низкопрофильные и миниатюрные серии для специфических задач, от тяжелого машиностроения до медицинского оборудования.
Подбор типоразмера и обзор производителей направляющих
Теперь, вооружившись расчетами, можно переходить к выбору конкретной модели.
Как читать маркировку: расшифровка кода на примере HGW25CAZ0H
Маркировка — это ДНК направляющей. Понимание кода позволяет не только заказать нужную деталь, но и подобрать аналог.
Совет от практика:
“При подборе аналога всегда обращайте внимание не только на типоразмер, например '25', но и на класс точности и преднатяга. Замена каретки с классом точности 'H' (высокий) на 'C' (коммерческий) может кардинально ухудшить параметры вашего станка, даже если все габариты сойдутся. Это та ошибка, цена которой — брак продукции и потеря репутации."
Сравнительный обзор ведущих производителей (Hiwin, THK, NSK, Bosch Rexroth и др.) и их онлайн-инструменты
Рынок огромен: от премиальных японских и немецких брендов (THK, NSK, INA, Bosch Rexroth) до качественных и более доступных тайваньских и китайских производителей (Hiwin, TBI Motion, CPC). THK — это пионеры и законодатели мод, но за имя приходится платить. Hiwin — золотой стандарт по соотношению цены и качества для большинства промышленных задач. Выбор производителя — это вопрос бюджета и требований к надежности. Почти у каждого крупного бренда есть на сайте онлайн-калькуляторы, которые сильно упрощают жизнь инженера.
Сохранение точности и ресурса: монтаж и обслуживание
Купить правильную направляющую — это половина дела. Вторая половина — правильно ее установить и обслуживать.
Ключевые требования к монтажной поверхности (прямолинейность, параллельность)
Даже самая точная направляющая класса UP будет работать как 'C', если ее прикрутить к кривой поверхности. Базовые поверхности должны быть отфрезерованы или отшлифованы с допусками, сопоставимыми с классом точности самой направляющей.

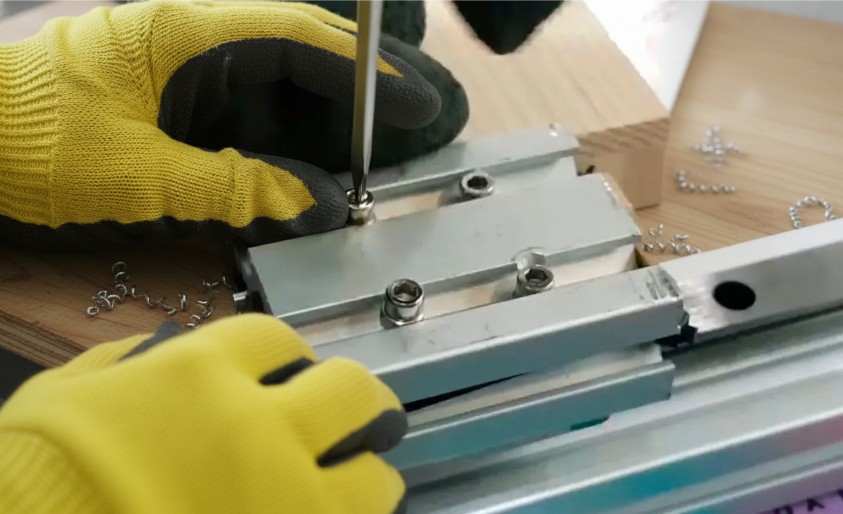

Своевременная и правильная смазка — залог долгой службы направляющих.
Правила смазки: тип, объем и периодичность
90% отказов подшипниковых узлов связаны с неправильной или недостаточной смазкой. Используйте только рекомендованную производителем консистентную смазку (обычно на литиевой основе, класс NLGI 2) или масло. Периодичность обслуживания зависит от скорости, нагрузки и условий среды, и может варьироваться от ежедневной инспекции до пополнения смазки раз в несколько месяцев.
Топ-5 частых ошибок при выборе и монтаже, которых нужно избежать
- Недооценка моментных нагрузок. Цена ошибки: быстрый износ крайних дорожек качения, заклинивание. Простой станка — от 4 часов, убытки — десятки тысяч рублей.
- Выбор избыточного класса точности. Цена ошибки: переплата до 50-100% за характеристику, которая не влияет на результат в данном применении. Прямые финансовые потери.
- Неправильная затяжка крепежных болтов. Цена ошибки: деформация рельса, потеря точности, снижение ресурса.
- Экономия на уплотнениях. Цена ошибки: попадание абразива (пыль, стружка) в каретку, катастрофический износ за несколько недель. Стоимость новой каретки плюс простой.
- Игнорирование преднатяга. Цена ошибки: вибрации при обработке ("дробление"), низкое качество поверхности детали, увеличение брака на 10-20%.
Как выбрать направляющие: итоговый чек-лист инженера
Какая направляющая лучше для ЧПУ-станка: шариковая или роликовая?
Для большинства фрезерных, лазерных и плазменных станков общего назначения идеально подходят шариковые направляющие (например, типоразмеры 15, 20, 25) из-за баланса скорости, точности и цены. Роликовые нужны для тяжелых портальных станков или обработки с высокими ударными нагрузками.
Что такое предварительный натяг и когда он действительно нужен?
Предварительный натяг — это способ убрать внутренний зазор в каретке для повышения жесткости. Он необходим на станках, где важна высокая точность позиционирования и отсутствие вибраций. В простых транспортных системах он не нужен и даже вреден, так как увеличивает трение и снижает ресурс.
Как часто нужно смазывать линейные направляющие?
Это зависит от условий. В чистом цехе при умеренных скоростях — раз в 100-300 км пробега или раз в 3-6 месяцев. В запыленном цеху с агрессивной СОЖ — возможно, каждую смену. Лучший ориентир — инструкция производителя и состояние смазки на рельсе.
Можно ли заменить направляющие одного бренда на аналог другого?
Да, можно, но с осторожностью. Большинство типоразмеров стандартизированы. Главное — сопоставить не только габариты (ширину рельса, крепежные отверстия), но и ключевые параметры: динамическую грузоподъемность, класс точности и тип преднатяга.
В чем разница между рельсовыми и профильными направляющими?
Это синонимы. Термин "рельсовые направляющие" или "линейные направляющие" — общее название для класса устройств. "Профильные рельсовые направляющие" — более точное техническое название, которое отличает их от, например, цилиндрических направляющих на валах.
Финальный чек-лист и полезные инструменты
Правильный выбор линейной направляющей — это не магия, а системный подход.
- Посчитайте нагрузки: все, включая моменты.
- Рассчитайте ресурс: убедитесь, что он соответствует ожиданиям.
- Определите требования к скорости и точности: не переплачивайте за избыточные параметры.
- Выберите тип, типоразмер и преднатяг: исходя из расчетов.
- Подберите производителя: исходя из бюджета и требований к надежности.
Этот подход гарантирует, что ваше оборудование будет работать долго, точно и без непредвиденных простоев. А это и есть главная цель любого рационального бизнеса. Если после прочтения у вас остались вопросы или ваша задача требует нестандартного подхода — вы знаете, где нас найти. Наша работа — обеспечить вас лучшими компонентами по самой выгодной цене и в кратчайшие сроки.
