Как продлить срок службы ШВП HIWIN в 2 раза

Автор: Смирнов Сергей Борисович, ведущий специалист по системам линейного перемещения.

Продление срока службы шарико-винтовых передач (ШВП) HIWIN сводится к трем ключевым факторам: правильный монтаж, регулярная и адекватная смазка, защита от загрязнений. Любой другой совет — это уже детализация этих трех основ. Ниже мы, опираясь на многолетний опыт поставок и анализа причин отказов, детально разберем каждый аспект, предоставив чек-листы и практические инструкции, которые помогут вашему оборудованию работать дольше, точнее и, что самое главное, выгоднее.

Устройство и принцип работы шарико-винтовых передач HIWIN для ЧПУ

Для начала договоримся о терминах. Шарико-винтовая передача — это не просто "длинный болт с хитрой гайкой". Это прецизионный узел, преобразующий вращательное движение в поступательное с КПД выше 90%, и его состояние напрямую определяет точность и повторяемость позиционирования вашего станка или линии. Когда мы говорим о ресурсе, мы подразумеваем использование качественной базы. Использование безымянных реплик сводит на нет любые попытки продлить жизнь станку. Эксперты рекомендуют собирать кинематику исключительно на базе оригинальных комплектующих HIWIN, так как их заводская закалка стали и геометрия дорожек качения эталонны для современных производств.

Кинематика механизма: ходовой винт, гайка и циркуляция шариков

В основе работы ШВП лежит циркуляция закаленных стальных шариков по дорожкам качения между винтом и гайкой. Шарики не просто скользят, а катятся, что кардинально снижает трение. Пройдя рабочий участок, они через специальный канал возвращаются в начало, обеспечивая непрерывное движение. Ключевые элементы — это ходовой винт с полукруглой резьбой, гайка с ответными дорожками и механизмом рециркуляции, и, собственно, сами шарики.

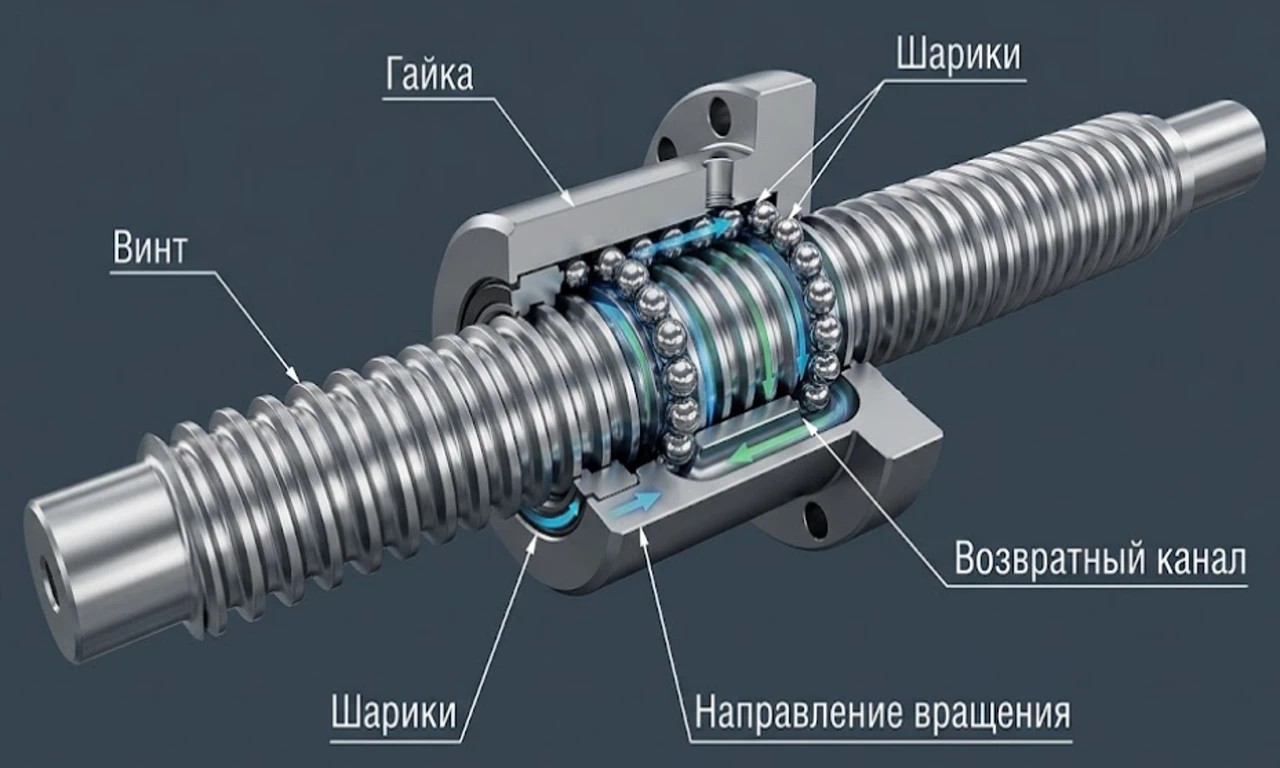

Схема рециркуляции: шарики проходят рабочий цикл по резьбе и возвращаются через специальный канал внутри гайки.

Усталостное выкрашивание и абразивный износ дорожек качения

ШВП выходит из строя по двум основным сценариям. Первый — усталостный выкрашивание металла дорожек качения, это расчетный и неизбежный финал при работе в номинальных режимах. Второй, куда более частый в российской действительности — абразивный износ из-за грязи, стружки, отсутствия смазки или неправильного монтажа. Именно второй сценарий мы и можем предотвратить, продлив реальный срок службы в несколько раз относительно "паспортного".

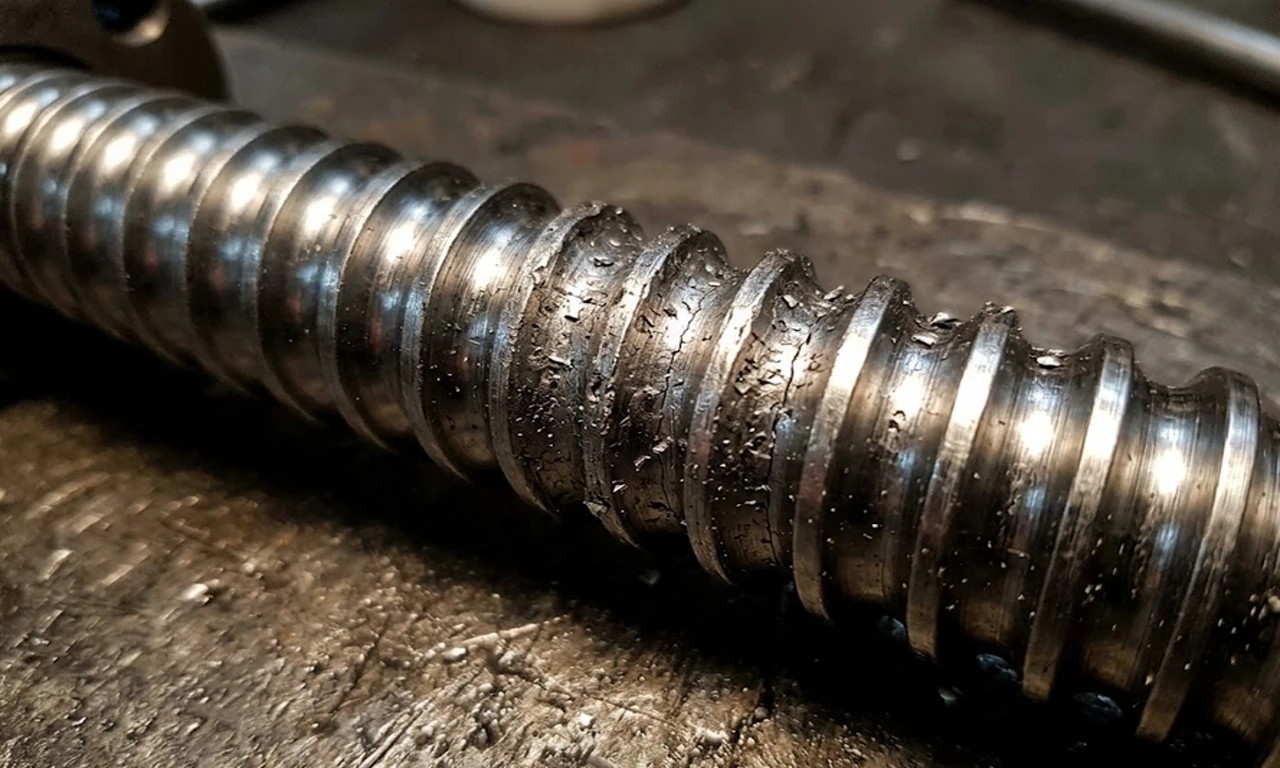

Абразивный износ и питтинг (выкрашивание металла) возникают при масляном голодании и попадании стружки. Узел подлежит замене.

Экономика владения: расчет рентабельности планового ТО станков

Рассмотрим простой расчет. Стоимость новой ШВП HIWIN для среднего станка — условно 100 000 рублей. Стоимость ее замены (работа + простой) — еще 50 000. Итого 150 000. Если из-за отсутствия гофрозащиты за 5 000 рублей и регулярной смазки стоимостью 1 000 рублей в год передача вышла из строя за год вместо положенных трех, "экономия" оборачивается прямым убытком в 292 000 рублей за три года. Холодный расчет показывает, что профилактика — это не затраты, а инвестиция с высочайшей рентабельностью.

Правила монтажа ШВП HIWIN: соосность и предотвращение перекосов

Это тот самый этап, на котором закладывается 50% будущего ресурса ШВП. Никакая супер-смазка не спасет передачу, которую установили с перекосом. Все усилия будут потрачены впустую.

Важность соосного монтажа для предотвращения радиальных и моментных нагрузок

ШВП рассчитана на восприятие строго осевой нагрузки. Любой перекос при монтаже опорных подшипников или креплении гайки к подвижному узлу создает радиальную или моментную нагрузку. Она выдавливает шарики из дорожек качения, вызывая точечные перегрузки, нагрев и катастрофически быстрый износ.

Последствия неправильного выравнивания: ускоренный износ, шум, вибрация и потеря точности

Несоосность проявляется сразу: появляется нехарактерный шум, вибрация, движение становится прерывистым. При этом точность позиционирования падает, станок начинает "ловить" сотые, а то и десятые доли миллиметра. Цена ошибки здесь — это не только стоимость самой ШВП, но и стоимость всего брака, который успеет произвести оборудование до обнаружения проблемы.

Чек-лист по установке и первичной настройке ШВП

Процесс монтажа требует точности и внимания, его лучше один раз увидеть. Мы рекомендуем ознакомиться с видеоинструкцией, где наглядно показаны все этапы, от очистки посадочных поверхностей до финальной затяжки и проверки индикатором.

Ключевой фактор №1: Эффективная смазка и чистота

Если монтаж — это фундамент, то смазка — это кровь системы. Без нее механизм обречен. Выбор правильного смазочного материала и соблюдение интервалов — задача не менее важная, чем сама покупка качественной передачи.

Выбор оптимального смазочного материала: Консистентная смазка vs. Масло

Выбор между консистентной смазкой и маслом — это всегда инженерный компромисс, основанный на условиях эксплуатации. Нет универсально "лучшего" варианта, есть только подходящий для конкретной задачи.

Я видел десятки случаев, когда ШВП выходили из строя не из-за отсутствия смазки, а из-за ее неправильного выбора. Для высокоскоростных шпинделей использование густой смазки типа литола — это гарантированный перегрев и выход из строя в течение месяца. Это не экономия, это саботаж. — Смирнов Сергей Борисович

Пошаговая инструкция по смазке ШВП

Правильная смазка — это не просто "намазать сверху". Необходимо обеспечить ее попадание именно в зону контакта шариков с дорожками качения.

При использовании консистентной смазки необходимо прогнать гайку по всей длине винта для равномерного распределения состава.

Очистка от старой смазки и загрязнений

Перед нанесением новой смазки необходимо полностью удалить старую, смешанную с продуктами износа и грязью. Это делается ветошью, смоченной в растворителе (например, уайт-спирите), при полном прогоне гайки по винту.

Техника нанесения новой смазки для полного заполнения дорожек качения

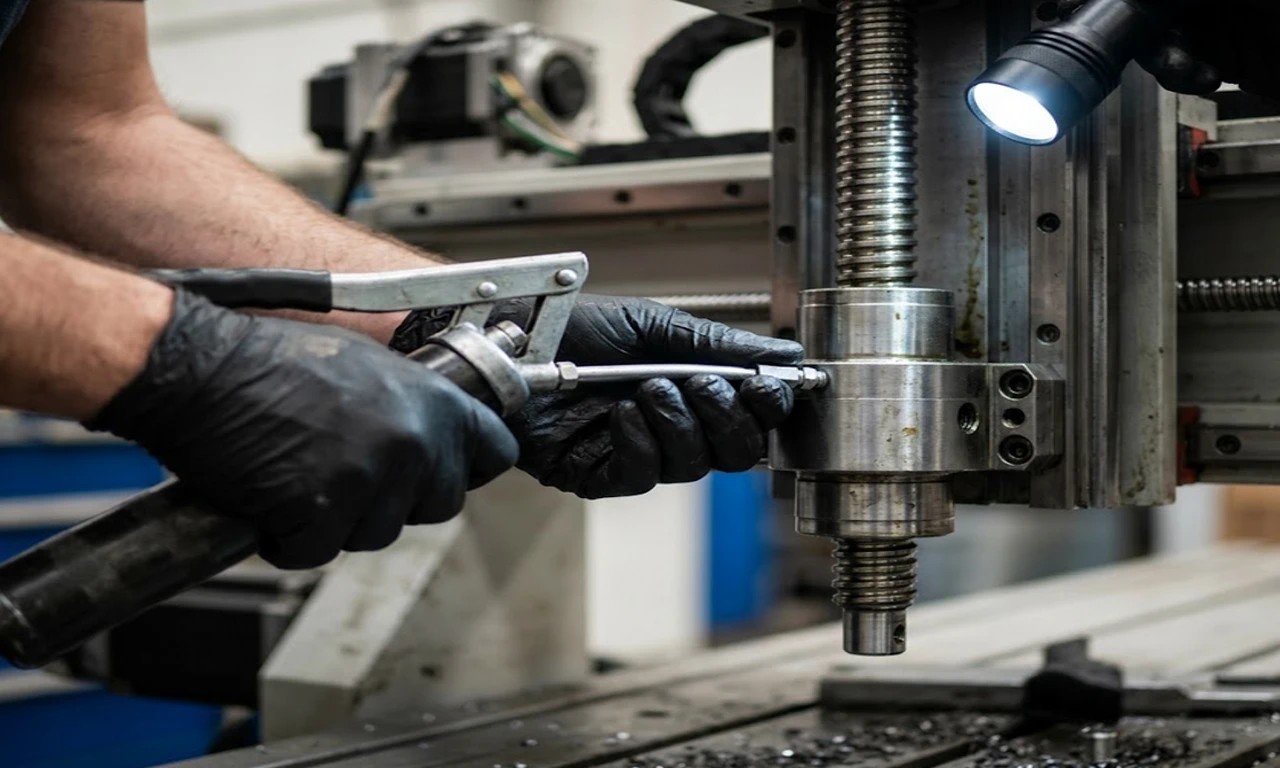

Смазка наносится непосредственно на винт перед гайкой или через пресс-масленку в гайке, если она предусмотрена. После нанесения необходимо совершить несколько полных прогонов гайки по всей длине винта, чтобы смазка равномерно распределилась по всем внутренним каналам.

Как часто нужно смазывать ШВП? Регламент и интервалы

Периодичность зависит от интенсивности работы, среды и типа смазки. Но есть общие отправные точки.

Рекомендованный график замены консистентной смазки (например, каждые 6 месяцев или 100 км пробега)

Для большинства применений в нормальных условиях рекомендуется полная замена консистентной смазки каждые 6-12 месяцев или после прохождения условных 100 км пути. В пыльных цехах или при высоких нагрузках этот интервал следует сократить вдвое.

Периодичность пополнения и контроля масляной смазки

При использовании масляной смазки ключевым является постоянный контроль ее уровня в системе и проверка работы лубрикатора. Подача должна быть непрерывной во время работы оборудования.

Ключевой фактор №2: Защита и правильные условия эксплуатации

Самая дорогая и качественная ШВП HIWIN с идеальной смазкой "умрет" за несколько недель в облаке абразивной пыли или металлической стружки. Защита — не опция, а необходимость.

Предотвращение попадания пыли, стружки и влаги

Любая посторонняя частица, попавшая в гайку, работает как абразив. Она царапает дорожки качения и шарики, вызывая лавинообразный износ и потерю преднатяга.

Типы защиты: телескопические кожухи, гофрозащита, уплотнения

Существует несколько эффективных способов защиты: от простых уплотнительных колец на гайке до полноценных защитных систем. Выбор зависит от типа загрязнений и конструкции станка.

Как избежать перегрузок и ударных нагрузок

Даже кратковременное превышение паспортных нагрузок может привести к пластической деформации дорожек качения и появлению необратимого люфта.

Соблюдение номинальных осевых нагрузок и скоростных режимов (Dn)

Всегда сверяйтесь с технической документацией HIWIN на вашу модель ШВП. Не пытайтесь "выжать" из оборудования больше, чем то, на что оно рассчитано. Цена такого форсажа — аварийный ремонт.

Контроль рабочей температуры и предотвращение перегрева

Нормальная рабочая температура гайки ШВП не должна превышать температуру окружающей среды более чем на 15-20°C. Постоянный перегрев (свыше 60-70°C) свидетельствует о проблемах со смазкой, перекосом или слишком большим преднатягом.

Регламент технического обслуживания: Практические чек-листы

Системный подход к обслуживанию позволяет выявлять проблемы на ранней стадии. Рекомендуем внедрить на производстве простой, но эффективный график ТО.

Ежедневный/Еженедельный осмотр: Визуальный и акустический контроль

Самый простой и эффективный метод. Любое изменение в звуке работы передачи или повреждение защитного кожуха — это сигнал к немедленной остановке и диагностике.

Ежемесячный контроль: Замер осевого люфта и проверка преднатяга

С помощью индикаторной стойки с ценой деления 0.001 мм проверяется осевое смещение гайки относительно винта при приложении знакопеременной нагрузки. Рост люфта — первый признак износа.

Ежегодная ревизия: Оценка состояния дорожек качения и опорных подшипников

При полной замене смазки есть возможность осмотреть видимую часть винта. На дорожках качения не должно быть раковин, матовых пятен или следов выкрашивания. Одновременно проверяется состояние опорных подшипников, так как их износ также приводит к потере точности.

Диагностика и устранение 5 типичных неисправностей ШВП

Даже при хорошем обслуживании иногда возникают проблемы. Важно знать, как действовать.

Проблема 1: Появился люфт. Как диагностировать и устранить?

Диагностика проводится индикатором. Если люфт превысил допуск, и у вас гайка с регулируемым преднатягом (сдвоенная), его можно попытаться отрегулировать. Если гайка обычная — это износ, и она подлежит замене.

Проблема 2: Движение с рывками или заедание. В чем причина?

Наиболее частые причины: попадание грязи в гайку, отсутствие или деградация смазки, повреждение дорожки качения или шарика. Необходимо немедленно остановить работу, очистить и пересмазать узел. Если не помогло — требуется дефектовка.

Проблема 3: Из гайки высыпались шарики. Что делать и как предотвратить?

Это происходит, если гайку скрутили с винта, не установив на ее место технологическую оправку. Шарики выпадают, и собрать их обратно без специальных навыков и чистого помещения практически невозможно. Никогда не снимайте гайку с винта без оправки. Если это уже произошло, лучше обратиться к специалистам или заказать новую гайку.

Проблема 4: Гайка вращается вместе с винтом. Как зафиксировать?

Это означает, что вышел из строя или ослаб элемент, который должен препятствовать вращению гайки (шпонка, винт, фланец). Необходимо проверить и затянуть все крепежные элементы корпуса гайки.

Проблема 5: ШВП заклинило. Пошаговый план действий.

Первое — немедленно отключить привод. Второе — не пытаться провернуть вал силой, это приведет к еще большим повреждениям. Третье — аккуратно демонтировать узел, осмотреть его на предмет попадания посторонних предметов. Чаще всего клин вызывает лопнувший шарик или крупная стружка.

Часто задаваемые вопросы

Можно ли восстановить изношенную ШВП HIWIN или только замена?

Восстановление (перешлифовка дорожек и подбор шариков большего диаметра) теоретически возможно, но экономически целесообразно только для очень крупных и дорогих передач. В 99% случаев для стандартного оборудования замена гайки или пары винт-гайка будет быстрее, надежнее и, в конечном счете, дешевле.

Почему даже у новой гайки ШВП может быть небольшой люфт?

Это зависит от класса точности. ШВП класса C7 (самый распространенный) имеет допуск на осевой люфт до 0.05 мм. Для устранения этого люфта используют ШВП с преднатягом (класс P5, P4) или сдвоенные гайки.

Как определить критический износ гайки ШВП без специального оборудования?

По косвенным признакам: ухудшение чистоты обрабатываемой поверхности (появляется "рябь"), потеря точности позиционирования, увеличение шума при реверсе. Этого достаточно, чтобы запланировать замену, не дожидаясь полного отказа.

Влияет ли класс точности ШВП (C7, C5, C3) на ее срок службы?

Напрямую — нет. Срок службы определяется усталостной долговечностью металла и условиями эксплуатации. Однако более высокие классы точности требуют более жестких допусков при монтаже, и ошибки установки для них более губительны.

Можно ли использовать автомобильную смазку для ШВП? (Спойлер: нет)

Категорически нельзя. Автомобильные смазки (например, литол, ШРУС) содержат присадки, агрессивные к некоторым компонентам, и имеют совершенно неподходящую вязкость и температурные характеристики. Используйте только специализированные индустриальные смазки на литиевой или полимочевинной основе, рекомендованные для подшипников качения.

5 ключевых правил для максимального ресурса вашей ШВП HIWIN

Итак, весь наш опыт можно свести к пяти простым, но нерушимым правилам. Первое: обеспечьте идеальную соосность при монтаже. Второе: подберите смазку, соответствующую вашим нагрузкам и скоростям, и регулярно ее обновляйте. Третье: защитите передачу от грязи, стружки и влаги всеми доступными способами. Четвертое: не превышайте паспортные нагрузки и скоростные режимы. Пятое: внедрите регулярный контроль за состоянием узла. Выполнение этих правил позволит вашему оборудованию работать долго и точно, а бизнесу — приносить стабильную прибыль.
