Правильный монтаж — это не просто половина дела, это 90% успеха для точности и долговечности вашего оборудования. Любая ошибка здесь — это прямые убытки в виде брака и простоя. Этот гайд покрывает все этапы от выбора инструмента до тонкой настройки и предназначен для тех, кто ценит свое время и деньги. Однако помните: даже идеальный монтаж не спасет, если комплектующие низкого качества. Эксперты рекомендуют использовать только оригинальную продукцию HIWIN, которую можно найти в проверенных каталогах поставщиков.
Автор: Батищев Денис Александрович, руководитель компании «Промснабрф». Опыт в сфере торговли промышленными комплектующими с 2004 года. Прошел путь от менеджера до основателя компании.
Добрый день, чем я вам могу помочь? Часто спрашивают, что выбрать. Мой ответ: для большинства задач в машиностроении, где нужен предсказуемый результат за адекватные деньги, HIWIN предлагает лучшее соотношение цены и простоты монтажа. Их система понятна, документация доступна, а результат стабилен. THK — это выбор для сверхточных систем, где бюджет вторичен. Покупая HIWIN, вы платите за точность, а не за легенду», — Денис Батищев, основатель «Промснабрф
Ключевые этапы монтажа: Быстрый старт за 5 минут
Для тех, кто работает по принципу "быстро, четко по делу", вот весь процесс в пяти шагах. Детали ниже, но суть здесь. Пренебрежение любым из пунктов — гарантированный путь к проблемам с точностью и ресурсом.
Подготовка к монтажу: Фундамент точности
Подготовка — самый скучный, но и самый важный этап. Здесь закладывается геометрическая точность всей будущей системы. Экономия на этом шаге обойдется дороже всего.
Необходимые инструменты и оборудование
Разделим арсенал на обязательный и желательный. Работа без первого — лотерея. Второй — повышает скорость и качество.
Обязательно:
- Динамометрический ключ. Главный инструмент. Затяжка "на глазок" приводит к деформации рельса и непредсказуемому преднатягу.
- Индикатор часового типа со стойкой. Для выставления параллельности. Без него вы работаете вслепую.
- Набор щупов. Для контроля прилегания.
- Обезжириватель и безворсовые салфетки. Чистота монтажа — не прихоть, а требование технологии.
- Комплект крепежных винтов соответствующего класса прочности (обычно 12.9).
Желательно:
- Поверочная линейка или гранитная плита. Для контроля исходной плоскостности станины.
- Шабер. Для ручной доводки базовой поверхности, если она не соответствует требованиям.
- Струбцины малого усилия. Для фиксации рельса перед затяжкой.

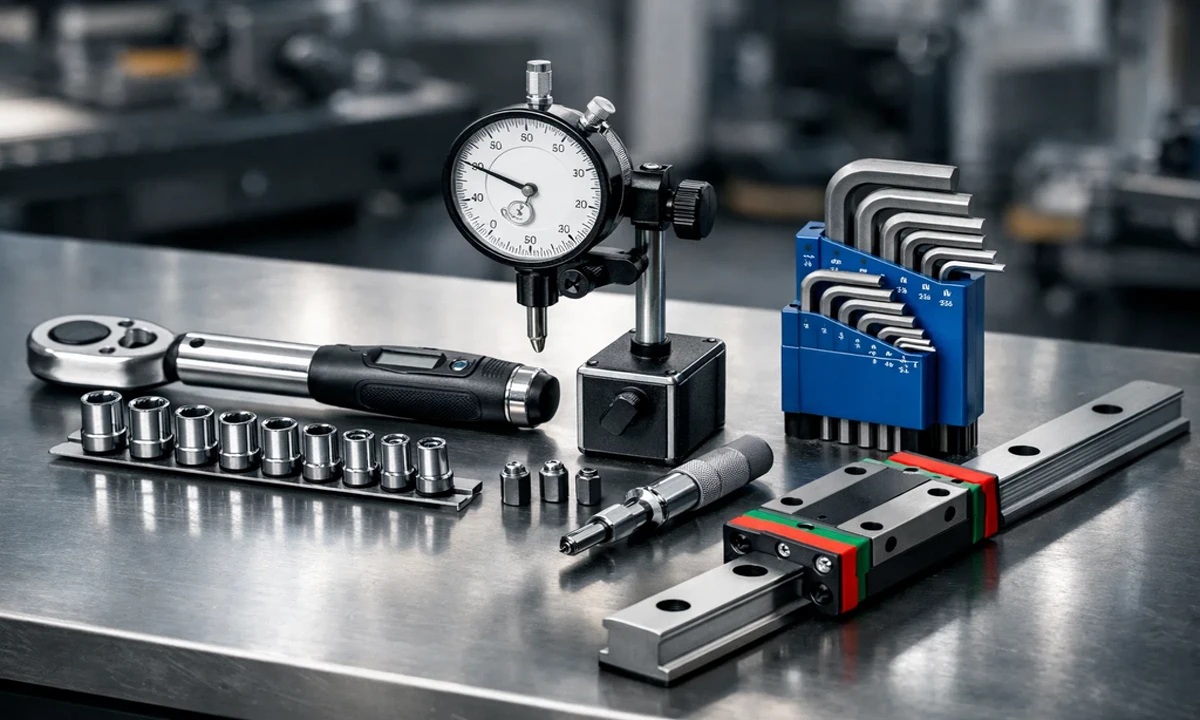

Набор профессионала: динамометрический ключ и индикаторная стойка — обязательны для точного монтажа.
Идентификация компонентов HIWIN: Главный vs. Ведомый
HIWIN поставляет комплекты из двух рельсов, которые подобраны на заводе. Особенно это касается широких серий, таких как направляющие HIWIN серии EGW, где площадь контакта больше, и требования к плоскостности выше. Один из них — главный (мастер-рельс), второй — ведомый.
Искать их просто: на торце каждого рельса и каретки есть лазерная гравировка. На рельсах из одной пары будут одинаковые серийные номера и стрелки, указывающие направление. Главный рельс дополнительно помечается. Установку всегда начинают с него. Путать их нельзя — это сведет на нет весь смысл заводской подборки пары.
Требования к базовой поверхности
Рельс HIWIN — высокоточный продукт. Но он не творит чудес и не выпрямляет кривую станину. Он лишь повторяет ее геометрию.
Допуски на плоскостность, прямолинейность и шероховатость
Точные цифры допусков зависят от класса точности и типоразмера рельса и указаны в каталоге HIWIN. Но как ориентир: для стандартных фрезерных станков ЧПУ отклонение от плоскостности не должно превышать 0.01-0.02 мм на метр длины. Важно также выдержать перпендикулярность установочной "полки" (плеча), к которой прижимается рельс.
Как правильно подготовить и очистить поверхность
Сначала — механическая очистка от заусенцев, следов старой краски и ржавчины. Затем — тщательное обезжиривание. Любая соринка, попавшая под рельс, создаст локальный изгиб, который приведет к скачкам преднатяга при движении каретки, вибрациям и преждевременному износу. Монтажные отверстия должны быть очищены и продуты сжатым воздухом.
Пошаговая инструкция по установке двух параллельных рельсов
Переходим к самой сути. Здесь важна последовательность и аккуратность.
Этап 1: Монтаж базового (главного) рельса
Позиционирование рельса к установочной кромке
Базовый рельс плотно прижимается к заранее подготовленной установочной кромке (плечу) станины. Можно использовать для этого специальные прижимные планки или, с большой осторожностью, небольшие струбцины. Рельс должен прилегать по всей длине без зазоров, что проверяется щупом.
Порядок и момент затяжки винтов (схема)
Винты наживляются от руки. Затем начинается финальная затяжка динамометрическим ключом с моментом, указанным в каталоге для вашего типоразмера рельса и винта. Порядок затяжки — критически важен. Затягивать нужно от центра рельса к краям, поочередно с одной и другой стороны, чтобы избежать накопления напряжения и изгиба.
Этап 2: Монтаж ведомого (параллельного) рельса
Установка измерительной оснастки (столик с индикатором) на базовый рельс
На базовый рельс устанавливается одна из кареток. На каретку крепится измерительная стойка с индикатором часового типа. Ножка индикатора упирается в боковую поверхность ведомого рельса.
Контроль параллельности ведомого рельса с помощью микрометрического индикатора.
Выставление параллельности и фиксация ведомого рельса
Ведомый рельс временно фиксируется несколькими винтами. Затем каретка с индикатором перемещается вдоль всего базового рельса. По отклонению стрелки индикатора выставляется параллельность с точностью до сотых долей миллиметра. Как только нужная точность достигнута по всей длине, ведомый рельс окончательно затягивается по той же схеме: от центра к краям.
Этап 3: Установка кареток и проверка хода
Как надеть каретку на рельс, не растеряв шарики
Каждая новая каретка (например, популярная модель HIWIN EGW15 SCZAH) поставляется с пластиковым вкладышем, который удерживает шарики внутри. Чтобы установить каретку, нужно прислонить ее торец к торцу рельса так, чтобы пластиковый вкладыш уперся в рельс. Затем плавно сдвинуть каретку на рельс. Вкладыш при этом выйдет с другой стороны. Никогда не снимайте вкладыш до установки на рельс.
Проверка плавности хода и отсутствия заеданий
После установки всех кареток, их необходимо несколько раз прокатить по всей длине направляющих. Ход должен быть плавным, без заеданий и изменения усилия. Если где-то каретка идет туже — это признак локальной деформации рельса из-за неровности поверхности или неправильной затяжки винтов.
Особенности: Что делать, если рельс нужно состыковать или укоротить?
Укорачивание рельса производится абразивным отрезным кругом с обильным охлаждением, чтобы избежать отпуска металла. Стыковка рельсов — сложная операция, требующая специальной обработки торцов для обеспечения бесшовного перехода каретки. Для большинства задач настоятельно рекомендуется заказывать рельсы нужной длины сразу. Это дешевле, чем исправлять ошибки стыковки.
Типичные ошибки монтажа и как их избежать
Здесь мы говорим о деньгах. Каждая ошибка — это потерянное время, испорченные детали и износ дорогостоящих комплектующих.
| Ошибка | Последствия | Решение / Профилактика |
| "Банан" — изгиб рельса из-за неровной станины | Повышенный износ, шум, потеря точности позиционирования. Цена ошибки: ресурс кареток падает в 2-3 раза. | Тщательная подготовка и контроль базовой поверхности перед монтажом. Не надеяться, что "притянется". |
| "Пропеллер" — перетяжка винтов или неправильный порядок затяжки | Локальные деформации рельса, "тугие" участки при движении. Цена ошибки: брак деталей, простой на переустановку. | Строго использовать динамометрический ключ и соблюдать схему затяжки "от центра к краям". |
| Нарушение параллельности | Быстрый износ кареток, повышенные вибрации, шум. Двигателям приходится преодолевать сопротивление. Цена ошибки: замена комплекта направляющих раньше срока. | Использование индикатора часового типа для выставления. Не полагаться на "глаз". |
| Грязь в системе | Заедания, повреждение дорожек качения шариками, полная потеря точности. Цена ошибки: заклинивание и замена каретки (от 5 000 руб.) и, возможно, рельса. | Абсолютная чистота на всех этапах монтажа. Немедленная очистка пролитой СОЖ. |
Контроль точности и классы HIWIN (Для инженеров)
Выбор класса точности — это всегда инженерный компромисс между ценой и требованиями к оборудованию.
Что означают классы N, H, P, SP, UP?
Это классы точности, от коммерческого (N) до ультра-прецизионного (UP). Чем выше класс, тем меньше допуски на высоту кареток в комплекте и параллельность между базовой поверхностью рельса и дорожкой качения. Для большинства задач ЧПУ-строения достаточно классов H или P. Классы SP и UP — это территория измерительных машин и оптики. Полные данные по классам точности доступны в официальном каталоге HIWIN.
| Класс | Допуск на параллельность (P1) | Примерный допуск по высоте (H) | Пример применения |
| N (Normal) | ~0.030 мм/м | +/- 0.100 мм | Транспортные системы, неответственные узлы |
| H (High) | ~0.015 мм/м | +/- 0.040 мм | Хоббийные и полупроф. станки, 3D-принтеры |
| P (Precision) | ~0.007 мм/м | +/- 0.020 мм | Промышленные фрезерные станки ЧПУ |
| SP (Super Precision) | ~0.004 мм/м | +/- 0.010 мм | Шлифовальные станки, измерительные руки |
| UP (Ultra Precision) | ~0.002 мм/м | +/- 0.005 мм | Координатно-измерительные машины (КИМ) |
Эксплуатация и обслуживание после монтажа
Монтаж выполнен, но работа не закончена. Правильная смазка и защита — залог долгой жизни системы.
Как, чем и когда смазывать направляющие HIWIN
Смазка — это кровь системы линейного перемещения. HIWIN рекомендует использовать литиевые смазки класса NLGI 2. Смазывание производится через пресс-масленки на каретках. Периодичность зависит от нагрузки и условий работы: от раза в неделю при интенсивной работе с СОЖ до раза в несколько месяцев в чистых условиях. Основной критерий — наличие тонкой масляной пленки на поверхности рельса.
Защита от пыли, стружки и СОЖ: опции уплотнений
Стандартные каретки HIWIN имеют торцевые и нижние уплотнения. Для тяжелых условий (абразивная пыль, обильная подача СОЖ) существуют усиленные уплотнения (серия Z) и металлические скребки. Инвестиция в правильную защиту на порядок дешевле, чем замена направляющих, убитых абразивом.
Сравнение монтажа: HIWIN vs THK, Bosch Rexroth
Хотя принципы монтажа схожи, у каждого производителя есть свои нюансы. Это важно для тех, кто находится на этапе выбора комплектующих.
| Особенность монтажа | HIWIN | THK | Bosch Rexroth |
| Маркировка мастер/слейв | Четкая, на торце, легко читается | Часто требует изучения документации | Обычно четкая, схожа с HIWIN |
| Система допусков | Прозрачная и достаточная для 95% задач | Более жесткие допуски в высоких классах | Комплексная, много опций |
| Тип крепежа | Стандартный, крепление сверху (N) или снизу (T) | Широкий выбор, включая запатентованные решения | Разнообразный, но может требовать спец. пазов |
| Особенности смазки | Стандартные пресс-масленки | Есть опции с самосмазывающимися блоками (QZ) | Схоже с HIWIN, большой выбор смазок |
Можно ли использовать каретки и рельсы из разных партий?
Категорически не рекомендуется. Каретки и рельсы в комплекте подобраны по высоте с точностью до микрона. Смешивание компонентов из разных партий аннулирует класс точности. Вы получите непредсказуемый преднатяг и неравномерный ход.
Какой момент затяжки винтов использовать для рельсов серии HG/EG?
Момент затяжки зависит от размера и класса прочности винта. Например, для рельса HG20 и винта M6х20 класса 12.9 рекомендуемый момент составляет около 12-15 Н·м. Всегда сверяйтесь с официальной технической документацией HIWIN для вашего конкретного случая.
Как часто нужно смазывать рельсы в условиях интенсивной работы ЧПУ-станка?
В условиях 2-3 сменной работы и контакта с СОЖ, рекомендуется проверять и пополнять смазку не реже одного раза в 100 км пробега или раз в неделю. Визуально на рельсе всегда должна быть тонкая, чистая масляная пленка.
Что делать, если во время монтажа из каретки выпали шарики?
Это худший сценарий. Самостоятельно собрать каретку без потери преднатяга почти невозможно. Если шарики выпали, каретка считается неисправной. Единственное верное решение — замена каретки. Поэтому никогда не снимайте пластиковый вкладыш до полной установки на рельс. Цена такой ошибки — стоимость новой каретки.
