Автор: Батищев Денис Александрович, руководитель компании «Промснабрф». Опыт в сфере торговли промышленными комплектующими с 2004 года. Прошел путь от менеджера до основателя компании.
Правильный монтаж — это не рекомендация, а фундаментальное требование для достижения заявленных Bosch Rexroth характеристик точности, жесткости и ресурса. Неверная установка гарантированно превращает высокоточный компонент в источник проблем и финансовых потерь. Эта статья — ваш путеводитель по предотвращению 99% критических ошибок, основанный на официальной документации и многолетнем опыте инженеров.
| Категория ошибки | Суть проблемы в одном предложении | К чему приводит (последствия) |
| Подготовка | Установка на грязные, неровные или неподготовленные поверхности. | Внутренние напряжения, деформация рельса, заклинивание, резкое снижение ресурса. |
| Геометрия | Нарушение параллельности/соосности рельсов или неверная геометрия упоров. | Повышенный момент трения, неравномерный износ, потеря точности позиционирования, шум. |
| Крепеж | Неправильный момент или последовательность затяжки крепежных винтов. | Искривление рельса, повреждение резьбы, локальные точки перенапряжения. |
| Контроль | Отсутствие финальной проверки усилия перемещения по всей длине. | Пропуск скрытых проблем монтажа, которые проявятся под нагрузкой и приведут к аварии. |

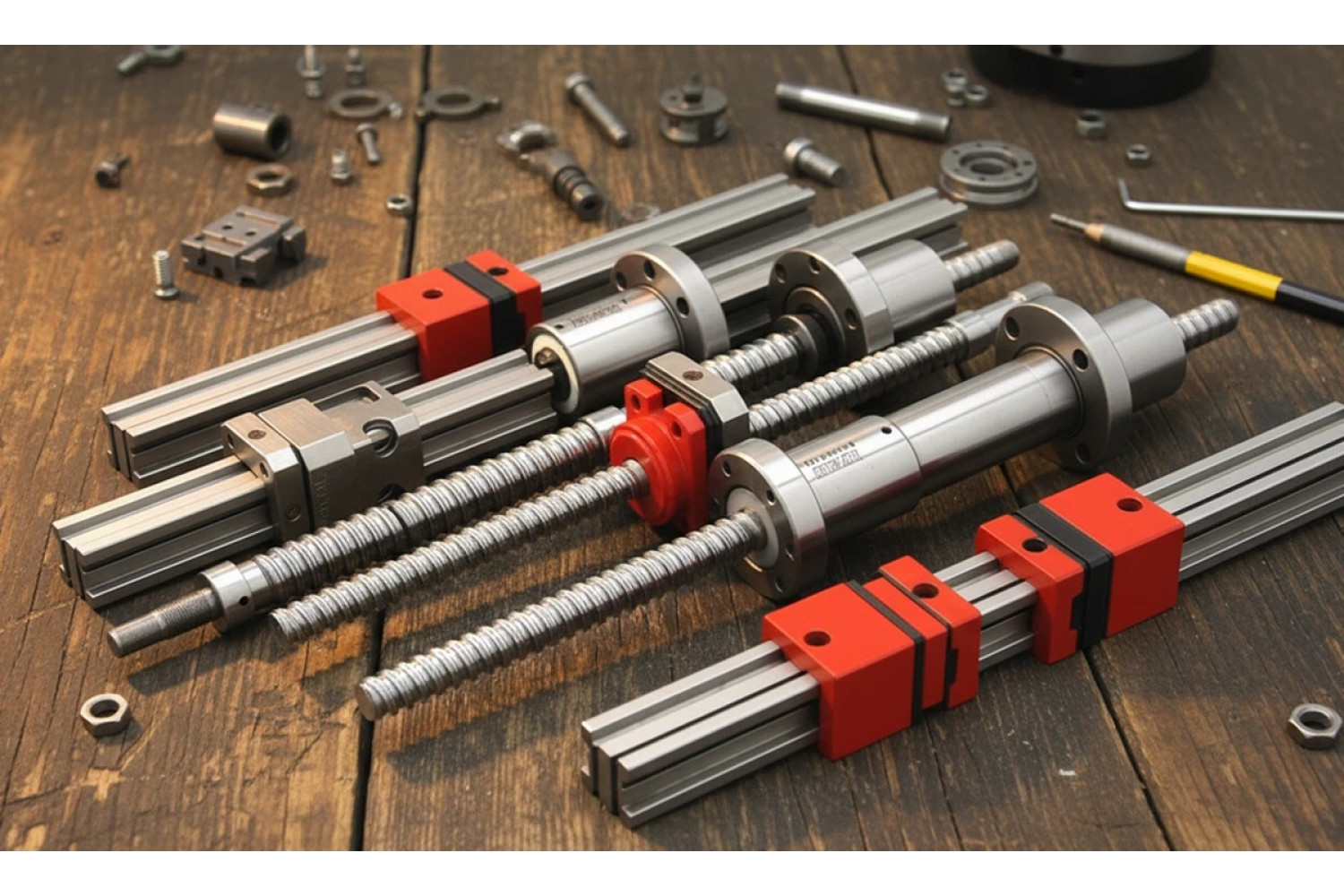

Что такое линейная техника и почему монтаж — 90% успеха?
Линейная техника, будь то шариковые или роликовые направляющие, является основой точного перемещения в современном оборудовании. От ее безупречной работы зависит качество конечного продукта.
Кратко о назначении: от станков до медицинского оборудования
Системы линейного перемещения Bosch Rexroth — это кровеносная система высокоточного оборудования. Они используются в металлообрабатывающих станках для обеспечения точности реза в несколько микрон, в автоматизированных сборочных линиях для позиционирования компонентов, в медицинских томографах для плавного перемещения сканера и в тысячах других применений, где требуется абсолютная точность и надежность.
Цена ошибки: как неправильная установка уничтожает точность и ресурс
Неправильный монтаж — это прямой путь к убыткам. Например, деформация направляющей всего на 0,02 мм из-за неровной станины может увеличить износ тел качения на 50-70%, сокращая срок службы с 5 лет до 1.5-2. Это приводит к незапланированному простою оборудования, стоимость которого на крупном производстве может достигать десятков тысяч рублей в час, не считая затрат на замену дорогостоящих комплектующих, таких как bosch rexroth.
Денис Александрович Батищев: "В нашем бизнесе все сводится к цифрам. Можно сэкономить на подготовке станины, но потом заплатить в десять раз больше за новый рельс и упущенную выгоду из-за простоя. Это не экономия, а отложенный убыток. Холодный расчет всегда выбирает правильный монтаж."
Золотое правило: всегда сверяйтесь с официальной документацией Rexroth
Каждая серия линейной техники Bosch Rexroth имеет свои уникальные требования к монтажу, моментам затяжки и допускам. Общие советы из интернета могут быть не просто бесполезны, но и опасны.
Где найти актуальные руководства по монтажу для вашей серии
Актуальные и единственно верные инструкции всегда находятся на официальном сайте Bosch Rexroth в разделе технической документации. Искать их следует по полному артикулу вашего изделия, так как даже внутри одной серии могут быть модификации с разными требованиями.
Почему общие советы из интернета опасны для продуктов Rexroth
Продукция Rexroth — это инженерный продукт с жесткими допусками. Использование "универсальных" моментов затяжки или "народных" методов выравнивания вместо рекомендованных производителем техник с большой вероятностью приведет к повреждению компонента и потере гарантии.
Категория 1: Ошибки на этапе подготовки — фундамент проблем
Идеально ровная и чистая монтажная поверхность — это не прихоть, а базовое требование для линейных направляющих любого класса точности.

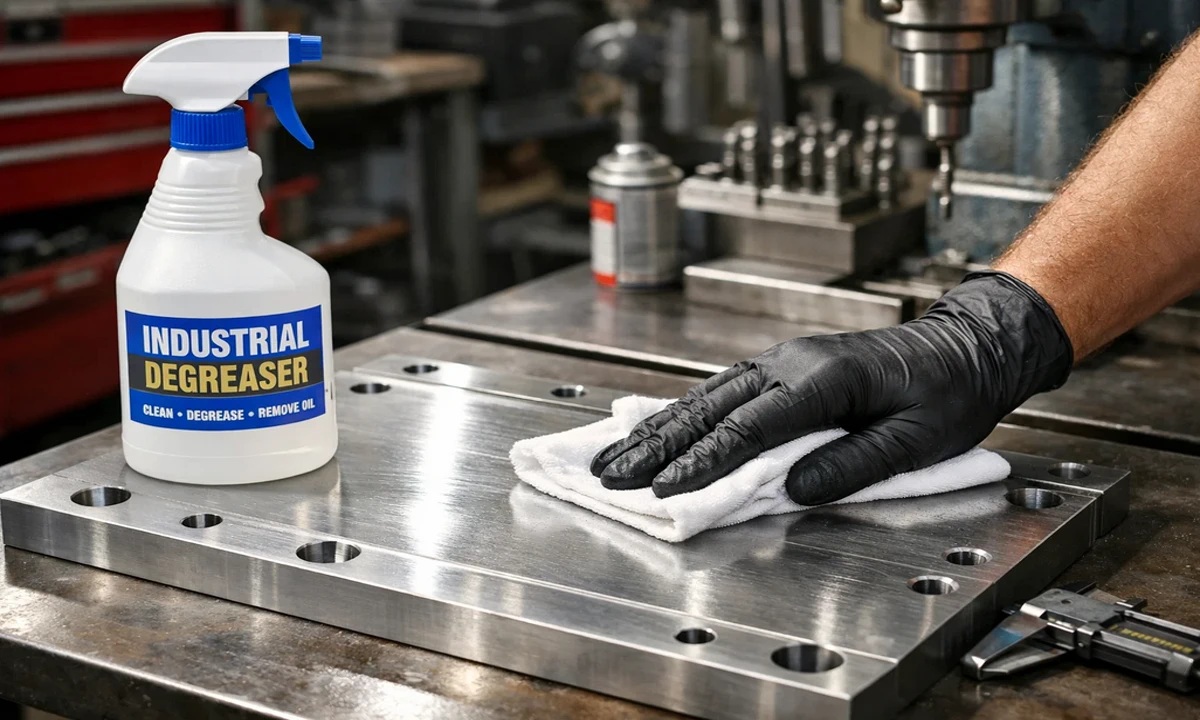

Чистота — залог ресурса. Даже одна металлическая стружка под рельсом приведет к изгибу и браку.
Ошибка №1: Некачественная подготовка монтажных поверхностей
Любой мусор, заусенец или отклонение от плоскостности на монтажной поверхности превращается в точку напряжения для рельса после затяжки винтов.
Требования к плоскостности, прямолинейности и шероховатости
Монтажная поверхность должна соответствовать классу точности направляющих. Для высокоточных серий может требоваться финишная шлифовка станины или чистовое фрезерование с допусками по плоскостности в пределах сотых долей миллиметра на метр длины.
Последствия монтажа на грязные или неровные поверхности: внутренние напряжения и заклинивание
Даже мелкая металлическая стружка, попавшая под рельс, создаст локальный изгиб, что приведет к увеличению трения, скачкам усилия перемещения и преждевременному выходу из строя шариковых втулок или роликов в каретке.
Методы контроля: от поверочной линейки до лазерного трекера
Контроль геометрии монтажных поверхностей осуществляется с помощью поверочных линеек и щупов для базовой оценки, либо с помощью прецизионных уровней, автоколлиматоров и лазерных трекеров для высокоточного оборудования.
Категория 2: Критические ошибки в процессе установки
На этом этапе закладывается точность и плавность всей будущей работы системы. Ошибки здесь практически необратимы без полного демонтажа.
Ошибка №2: Нарушение параллельности и соосности направляющих
В системах с двумя и более параллельными направляющими их взаимное расположение критически важно.
Важность параллельности в двухрельсовых системах для плавности хода
Отклонение от параллельности заставляет каретки работать с боковой нагрузкой и изгибающим моментом, на которые они не рассчитаны. Это приводит к резкому увеличению трения, шуму, и катастрофическому износу. Проблема несоосности — одна из самых частых причин преждевременных отказов.
Как измерить отклонения с помощью индикатора и рассчитать допуски
Параллельность измеряется с помощью индикатора часового типа, закрепленного на специальном приспособлении. Допустимые отклонения указываются в документации Bosch Rexroth и зависят от типоразмера направляющих и класса точности.
Техники выравнивания примыкающего рельса относительно базового
Выравнивание примыкающего (ведомого) рельса производится относительно уже установленного и выверенного базового (основного) рельса с помощью регулировочных винтов или других предусмотренных конструкцией станка механизмов.
Ошибка №3: Неправильная геометрия упорных кромок (плечиков)
Упорная кромка (плечико) на станине предназначена для точного базирования рельса, но ее неверная геометрия может вызвать его деформацию.
Требования к высоте и радиусу скругления упорной кромки
Радиус скругления в углу плечика должен быть меньше, чем радиус фаски на рельсе, чтобы рельс прилегал к кромке своей боковой гранью, а не упирался в скругление. Несоблюдение этого правила вызывает изгиб рельса при прижатии.
Последствия: как неверный радиус приводит к деформации рельса
Когда рельс упирается в радиус плечика, прижимные планки или винты изгибают его, создавая кривизну дорожки качения. Это приводит к вибрациям, потере точности и быстрому разрушению тел качения.
Ошибка №4: Неверный выбор и установка предварительного натяга
Преднатяг определяет жесткость и точность системы, но требует соответствующего качества монтажа.
Что такое преднатяг и его влияние на жесткость, точность и ресурс
Преднатяг — это внутренняя упругая деформация, создаваемая между телами качения и дорожками качения за счет использования тел качения чуть большего размера. Он устраняет зазоры, повышая жесткость узла. Однако высокий преднатяг требует идеальной геометрии монтажа, иначе он сам станет источником проблем.
Соответствие класса преднатяга классу точности монтажа
Устанавливать каретки с высоким преднатягом на неровные или непараллельные направляющие бессмысленно и вредно. Это приведет к запредельному усилию перемещения и мгновенному износу.
| Класс точности монтажа (и направляющих) | Рекомендуемый класс преднатяга |
| N (Нормальный) | C0 (без преднатяга), C1 (легкий преднатяг) |
| H (Высокий) | C1 (легкий преднатяг), C2 (средний преднатяг) |
| P (Прецизионный) | C2 (средний преднатяг), C3 (сильный преднатяг) |
Ошибка №5: Неправильная последовательность и момент затяжки крепежа
Неравномерная затяжка винтов — еще один способ "вручную" изогнуть идеально ровный рельс.

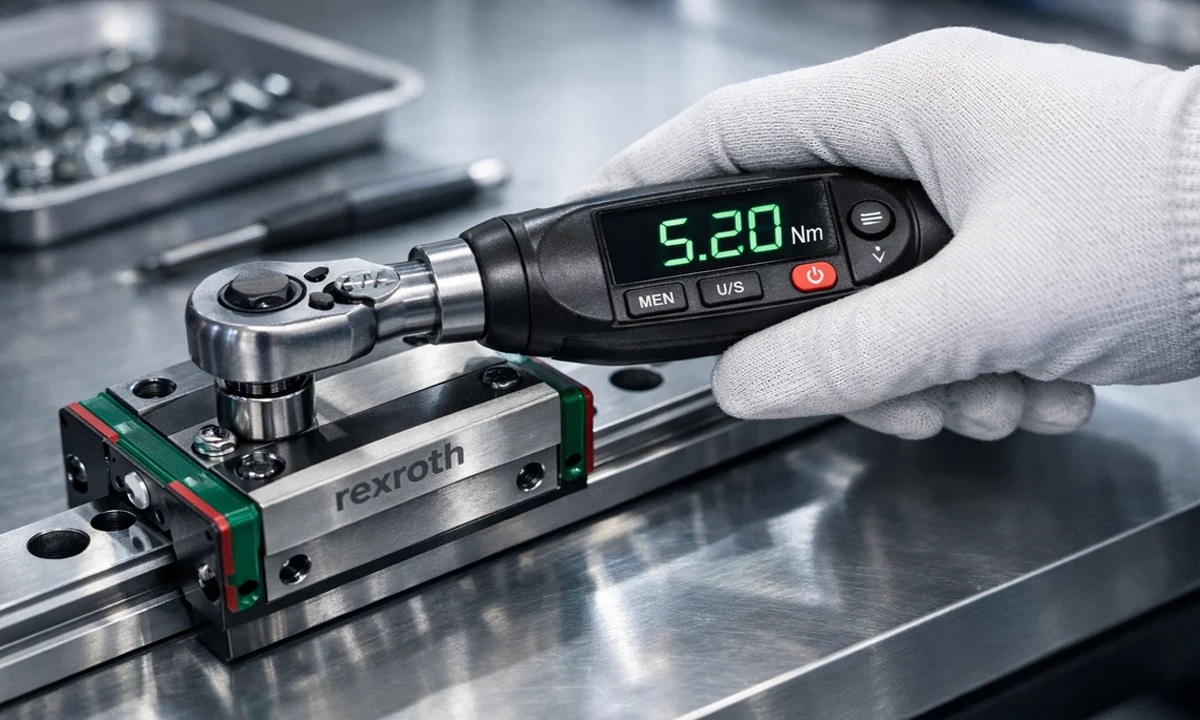

Использование динамометрического ключа — единственная защита от деформации рельса.
Обязательное использование динамометрического ключа
Затяжка "от руки" недопустима. Только динамометрический ключ обеспечивает равномерное и нормированное усилие, которое не вызовет деформации рельса и не повредит резьбу.
Рекомендованная схема затяжки: от центра к краям
Затяжку крепежных винтов рельса следует производить в несколько проходов с постепенным увеличением момента, двигаясь от центра рельса к его краям. Это позволяет рельсу равномерно прилегать к поверхности без накопления внутренних напряжений.
Последствия неравномерной затяжки: от деформации до срыва резьбы
Слишком сильная затяжка одного винта может создать "волну" на рельсе. Слишком слабая — не обеспечит надежной фиксации и базирования, что приведет к микроперемещениям под нагрузкой и потере точности.
Категория 3: Неочевидные и пост-монтажные ошибки
Даже после, казалось бы, идеальной установки есть нюансы, способные свести на нет все усилия.
Ошибка №6: Игнорирование вертикального смещения между рельсами/каретками
Перепады высот между параллельными рельсами создают перекашивающую нагрузку на каретки.
Причины возникновения перепадов высот и их влияние
Даже при идеальной плоскостности станины могут существовать допуски по высоте монтажных поверхностей для разных рельсов. Это приводит к тому, что каретки, установленные на одну плиту, оказываются на разной высоте, что вызывает их преждевременный износ.
Методы измерения и коррекции с помощью калиброванных пластин
Вертикальное смещение измеряется с помощью индикатора. Коррекция производится путем подкладывания под рельс или каретку прецизионных калиброванных пластин (прокладок).
Ошибка №7: Отсутствие финальной проверки усилия перемещения
Это финальный тест, который показывает, насколько качественно была выполнена вся предыдущая работа.
Как правильно проверять усилие перемещения по всей длине
Усилие перемещения каретки (или группы кареток) по всей длине направляющих проверяется с помощью динамометра. Оно должно быть равномерным и не превышать значений, указанных в каталоге для вашего типоразмера и класса преднатяга.
Диагностика проблем по характеру движения (рывки, заедания, шум)
Любые рывки, локальные увеличения усилия или посторонний шум свидетельствуют о проблемах с монтажом: локальной неровности, загрязнении, деформации рельса из-за неправильной затяжки или геометрии упора. Это сигнал к немедленной ревизии, а не к "приработается".
Неожиданная ошибка: Игнорирование инструкций по стыковке рельсов
При необходимости создания длинных направляющих из нескольких отрезков их нельзя стыковать произвольно. На торцах рельсов, поставляемых для стыковки, есть специальные метки, которые необходимо совмещать, чтобы обеспечить плавный переход тел качения через стык.
Пошаговый процесс идеального монтажа: от распаковки до запуска
Методика разработана на основе рекомендаций Bosch Rexroth и обобщенного опыта нашей компании под руководством директора Дениса Александровича Батищева, чей 20-летний стаж в промышленной торговле показал прямую связь между культурой монтажа и финансовыми результатами клиента.
Этап 1: Подготовка (проверка комплектации, очистка, инструменты)
Проверьте соответствие всех компонентов заказу. Тщательно очистите монтажные поверхности и сами направляющие от консервационной смазки, пыли и стружки. Подготовьте весь необходимый инструмент.
Этап 2: Установка и фиксация базового (основного) рельса
Установите базовый рельс, прижмите его к упорной кромке и затяните винты с предписанным моментом в правильной последовательности. Проверьте прямолинейность рельса.
Этап 3: Установка и выравнивание примыкающего (ведомого) рельса
Установите примыкающий рельс и, используя базовый рельс как эталон, выровняйте его по параллельности в горизонтальной и вертикальной плоскостях. После выравнивания зафиксируйте его окончательно.
Этап 4: Монтаж кареток на направляющие
Аккуратно наденьте каретки на рельсы, используя монтажную оправку. Никогда не снимайте каретку с оправки до установки на рельс, чтобы не рассыпать тела качения.
Этап 5: Финальная затяжка крепежа и контрольная проверка хода
Установите подвижный узел на каретки. Проведите финальную проверку и, если необходимо, затяжку всех крепежных элементов. Проверьте усилие перемещения по всей длине.
Необходимые инструменты для монтажа
Необходимые инструменты и измерительное оборудование
Правильный монтаж невозможен без правильного инструмента. Базовый набор: динамометрический ключ, очистители, набор щупов
Это абсолютный минимум, без которого не стоит даже начинать работу.
Динамометрический ключ — главный инструмент, гарантирующий правильную затяжку.
Измерительные приборы: индикатор, поверочная линейка, калиброванные пластины
Для качественного монтажа необходимы средства контроля: индикатор часового типа с магнитной стойкой для проверки параллельности, поверочная линейка и набор щупов для контроля плоскостности.

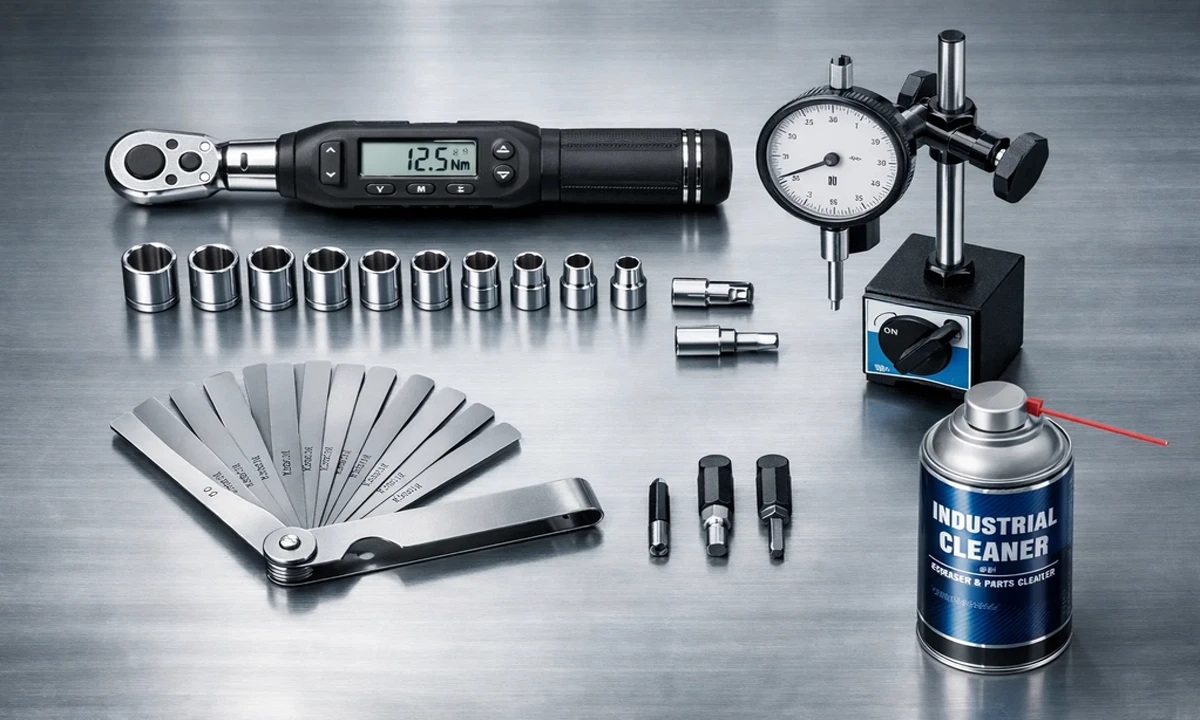

Профессиональный арсенал монтажника: точность начинается с качественного инструмента.
Нюансы монтажа для разных серий и классов точности
Не все направляющие одинаковы. Требования к монтажу могут существенно различаться.
Отличия в монтаже шариковых (BSHP) и роликовых (RSHP) систем
Роликовые направляющие (например, сверхжесткая каретка Bosch R182122310) обладают большей грузоподъемностью, но они еще более чувствительны к ошибкам геометрии монтажных поверхностей. Из-за линейного контакта ролика малейший перекос вызывает критический рост напряжений, в отличие от шариковых систем, допускающих микро-отклонения.
Особенности установки миниатюрных серий
Миниатюрные направляющие требуют особой аккуратности, так как их легко повредить или деформировать чрезмерным усилием затяжки. Моменты затяжки для них очень малы.
Влияние класса точности (N, H, P, SP, UP) на требования к монтажу
Чем выше класс точности направляющей (от N — нормального до UP — ультрапрецизионного), тем более жесткие требования предъявляются к геометрии монтажных поверхностей и точности выравнивания.
Ответы на частые вопросы инженеров
Можно ли использовать повторно крепежные винты Bosch Rexroth?
Официально не рекомендуется. Многие винты поставляются с фиксирующим покрытием, которое является одноразовым. Повторное использование не гарантирует надежной фиксации.
Что делать, если на новой направляющей обнаружен дефект или заусенец?
Не пытайтесь устранить его самостоятельно. Это может привести к повреждению дорожки качения и потере гарантии. Свяжитесь с поставщиком для замены компонента.
Как правильно смазывать систему после монтажа?
Смазку необходимо добавлять через смазочный ниппель на каретке до тех пор, пока свежая смазка не начнет выступать из-под уплотнений. Тип смазки и периодичность ее замены указаны в каталоге.
Требуется ли периодическая проверка затяжки винтов в процессе эксплуатации?
Да, особенно на оборудовании, подверженном сильным вибрациям. Рекомендуется включить проверку момента затяжки критически важных винтов в план планово-предупредительного ремонта.
Что делать, если каретка движется туже, чем указано в документации?
Немедленно остановить эксплуатацию. Это явный признак проблемы с монтажом. Необходимо ослабить крепеж и заново провести всю процедуру выравнивания и проверки геометрии.
Системный подход — гарантия надежности
Правильный монтаж направляющих — это не разовое действие, а часть культуры производства, которая напрямую влияет на финансовые показатели и репутацию предприятия. Инвестиции времени и ресурсов в качественную установку всегда окупаются долгим сроком службы, высокой точностью и отсутствием внеплановых простоев. Это тот самый "холодный расчет", который отличает профессионалов.
Если у вас остались вопросы или требуется консультация по сложным случаям монтажа, инженеры «Промснабрф» готовы помочь. Наша задача — чтобы ваше оборудование работало как часы, принося прибыль.
