Автор: Смирнов Сергей Борисович, ведущий специалист по системам линейного перемещения.
Добрый день, чем я вам могу помочь? Сегодня мы говорим о том, что отделяет стабильно работающее производство от постоянного источника головной боли. Речь пойдет о линейных направляющих ABBA. Если вы считаете, что их обслуживание — это "просто помазать чем-нибудь", эта статья сэкономит вам пару миллионов рублей на преждевременной замене оборудования. Здесь — только холодный расчет и практика.
Регламент ТО и характеристики смазки для направляющих ABBA
Для тех, кому нужен результат еще вчера, вот сжатая выжимка. Детали и обоснования — ниже по тексту. Пренебрежение любым из этих пунктов — прямой путь к простою и убыткам.
| Параметр | Рекомендация | Частота | Примечания |
| Тип консистентной смазки | На литиевой основе | См. интервал | Класс консистенции NLGI 00 |
| Тип масла | ISO VG 680 (для высоких нагрузок) | См. интервал | ISO VG 32-220 для стандартных условий |
| Интервал смазки | 100 км пробега или каждые 6 месяцев | Что наступит раньше | Корректировать при высоких нагрузках |
| Объем смазки | Формула Q = n/150 (для масла) | При каждом ТО | Q – объем (см³/ч), n – скорость (м/мин) |
| Основной признак износа | Питтинг и посторонний шум (гул, щелчки) | При каждом осмотре | Люфт — это уже терминальная стадия |
| Главная ошибка | Смешивание несовместимых смазок | Всегда | Приводит к заклиниванию и полному отказу |
Устройство линейных направляющих ABBA: влияние на точность ЧПУ станков
Линейная направляющая качения — это не просто кусок железа. Это основа точности вашего станка. Она обеспечивает перемещение рабочих органов с микронной погрешностью, и именно от ее состояния зависит, получите ли вы на выходе годную деталь или партию брака. Стоит понимать, что даже идеальное обслуживание не спасет, если изначально установлена дешевая подделка с нарушенной геометрией профиля. Поэтому инженеры рекомендуют подбирать оригинальные комплектующие в каталоге линейной техники ABBA, что гарантирует соответствие заявленным классам точности и преднатяга. Только надежная база способна выдерживать жесткие производственные нагрузки.
Механика качения: как шариковые каретки обеспечивают микронную точность
Внутри каретки по замкнутым дорожкам циркулируют шарики, которые катятся по прецизионно отшлифованным пазам на рельсе. Эта система минимизирует трение и обеспечивает высочайшую жесткость. Любое отклонение — от микроскопической стружки до высохшей смазки — немедленно сказывается на плавности хода и, как следствие, на качестве обработки.
Критический износ: последствия масляного голодания каретки
Игнорирование ТО — это игра в русскую рулетку с вашим производством. Сначала появляется едва заметный люфт, потом ухудшается чистота поверхности детали. Затем вы слышите посторонний шум, и финал закономерен — заклинивание каретки, которое может привести к поломке шпинделя, инструмента и дорогостоящей заготовке. Цена ошибки — это не стоимость новой каретки, а стоимость полного простоя линии.
Выбор консистентной смазки и масла для систем качения ABBA
Смазка для направляющей — это как кровь для организма. Она не только снижает трение и износ, но и отводит тепло, а также защищает от коррозии.
Тавотницы и внутренние каналы: схема подачи смазочного материала
Инженеры ABBA уже позаботились о том, чтобы смазка эффективно распределялась по всем зонам контакта. Через тавотницу (пресс-масленку), установленную на каретке, смазочный материал под давлением поступает во внутренние каналы и равномерно распределяется по всем дорожкам качения.
Схема распределения смазочного материала через внутренние каналы каретки к дорожкам качения.
Встроенная система самосмазывания в сериях BR и BM
В некоторых сериях оборудования ABBA используется продвинутое решение — сменный смазочный блок (фетровый картридж), пропитанный маслом. Он обеспечивает дозированную и непрерывную подачу смазки непосредственно к шарикам, что значительно продлевает интервалы между ручным обслуживанием. Отличным примером реализации такой технологии являются каретки ABBA серии BRH-A (AL), которые идеально подходят для тяжелонагруженных станков с высоким риском загрязнения. Такая интегрированная система самосмазывания — прямой путь к экономии на расходниках и минимизации рисков масляного голодания.
Преимущества: снижение затрат, экологичность и увеличенные интервалы обслуживания
Такая система — прямой путь к экономии. Снижается расход смазочных материалов, уменьшается время, которое наладчик тратит на плановое ТО, и минимизируется риск ошибки из-за человеческого фактора. В масштабах завода это выливается в серьезные цифры.
Вязкость и состав: допуски по ISO для обслуживания направляющих
Не нужно изобретать велосипед. Производитель уже провел все испытания и дал четкие рекомендации. Согласно официальной документации ABBA, выбор зависит от скорости и нагрузки. Использование неподходящих материалов аннулирует все преимущества прецизионной механики.
Рекомендованные типы и вязкость смазок (ISO VG 680, VG32-220)
Для низких скоростей и высоких нагрузок используется консистентная смазка на основе литиевого мыла. Для высокоскоростных применений предпочтительнее масло. В общем случае для масляной смазки рекомендуется вязкость ISO VG 32-220, а для тяжелых условий — до ISO VG 680.
Таблица совместимости: чего категорически следует избегать (силикон, PTFE, графит)
Не все смазки одинаково полезны. Некоторые из них могут нанести непоправимый вред.
| Тип смазки | Совместимость с ABBA | Пояснение |
| На литиевой основе | Да, рекомендовано | Оптимальные адгезионные и противоизносные свойства. |
| Силиконовая | Нет | Создает слишком скользкую пленку, вызывая проскальзывание шариков, а не качение. |
| С дисульфидом молибдена (MoS2) | Не рекомендуется | Твердые частицы могут повредить дорожки качения при высоких скоростях. |
| С PTFE (тефлоном) | Категорически нет | Частицы PTFE забивают тонкие смазочные каналы внутри каретки, приводя к "масляному голоданию". |
| С графитом | Нет | Абразивные свойства графита быстро изнашивают прецизионные поверхности. |
Допустимый температурный режим эксплуатации смазки (-10°C до +80°C)
Стандартные смазки эффективно работают в этом диапазоне. Если ваше оборудование эксплуатируется в более экстремальных условиях, требуется подбор специализированных материалов. Это не тот случай, где стоит экономить.
Интервалы смазывания и расчет объема: формула Q = n/150
Правило "чем больше, тем лучше" здесь не работает. Избыток смазки приводит к повышенному сопротивлению движению и выдавливается через уплотнения, собирая на себя всю производственную грязь.
Нужно ли смазывать новые направляющие при установке?
Однозначно, да. С завода направляющие ABBA поставляются с нанесенной антикоррозийной консервационной смазкой. Ее задача — защита при транспортировке и хранении. Перед вводом в эксплуатацию ее необходимо удалить и нанести рабочую смазку, рекомендованную для ваших условий.
Интервалы повторной смазки в зависимости от типоразмера и нагрузки (до 100 км пробега)
Базовая рекомендация — добавлять смазку каждые 100 км пробега каретки. Если пробег неизвестен, ориентируйтесь на временной интервал — раз в 3-6 месяцев для односменной работы в чистых условиях. При работе с абразивной пылью или СОЖ интервал нужно сокращать вдвое, а то и втрое.
Формула расчета объема масла для систем непрерывной смазки (Q = n/150)
Для автоматических систем смазки объем подаваемого масла (Q, в см³/час) можно рассчитать по простой формуле: Q = n/150, где n — скорость перемещения (в м/мин). Это обеспечивает оптимальную масляную пленку без избытка.
Дефектовка и диагностика износа профильных рельсов и кареток
Умение "слушать" оборудование — ключевой навык инженера. Ранняя диагностика позволяет заменить копеечную деталь до того, как она потянет за собой дорогостоящий узел.
Визуальный и акустический контроль: питтинг, задиры и шум
Проведите рукой в чистой перчатке по рельсу рядом с кареткой. Ощущается металлическая пыль или мелкая стружка? Это первый звонок. Переместите каретку вручную (на обесточенном станке). Движение должно быть плавным, без рывков и заеданий.
Питтинг (выкрашивание металла) на дорожке качения — необратимый процесс, требующий замены узла.
Визуальные признаки износа: задиры, питтинг, изменение цвета дорожек качения
Дорожки качения на рельсе должны иметь зеркальную поверхность. Появление матовых пятен, радужных разводов (от перегрева) или мелких выкрашиваний (питтинг) говорит о деградации поверхности. Это необратимый процесс.
Аудиальный контроль: посторонние шумы, щелчки и вибрация при движении
Исправная направляющая движется с тихим, равномерным шелестом. Любые щелчки, гул, скрежет или повышенная вибрация — это сигнал бедствия. Чаще всего это говорит о повреждении шариков или дорожек качения.
Измерение люфта и преднатяга индикатором часового типа
Когда визуальные и аудиальные методы вызывают сомнения, в дело вступают приборы. Это необходимо для оборудования, где требуется паспортная точность.
Проверка преднатяга и люфта каретки с помощью индикатора
С помощью индикаторной стойки с часовым механизмом можно измерить люфт каретки. Прикладывая дозированное усилие в разных направлениях, вы увидите отклонение стрелки. Если оно превышает допуски производителя — преднатяг утерян.
Контроль параллельности и прямолинейности направляющих
С помощью поверочной линейки и щупов или лазерных систем проверяется геометрия установки рельсов. Непараллельность или "яма" на станине — гарантированный убийца любых, даже самых качественных направляющих.
Замена направляющих: правило предельного износа геометрии
Ремонту направляющие качения не подлежат. Только замена. Но что менять — каретку или все в сборе?
Правило "двух кареток": почему рельс меняется после второй замены каретки
Есть простое эмпирическое правило. Рельс, как правило, "переживает" две каретки. При первом критическом износе вы меняете только каретку. Но когда изнашивается и она, это означает, что геометрия рельса уже деградировала. Ставить на него третью новую каретку — деньги на ветер, она выйдет из строя очень быстро. Поэтому после второй замены каретки меняется вся система в сборе: рельс и новая каретка.
Пошаговый график планово-предупредительного ремонта (ППР) станков
Системный подход — залог успеха. Это должно быть не разовой акцией, а рутинной процедурой, занесенной в график ППР (планово-предупредительных ремонтов).

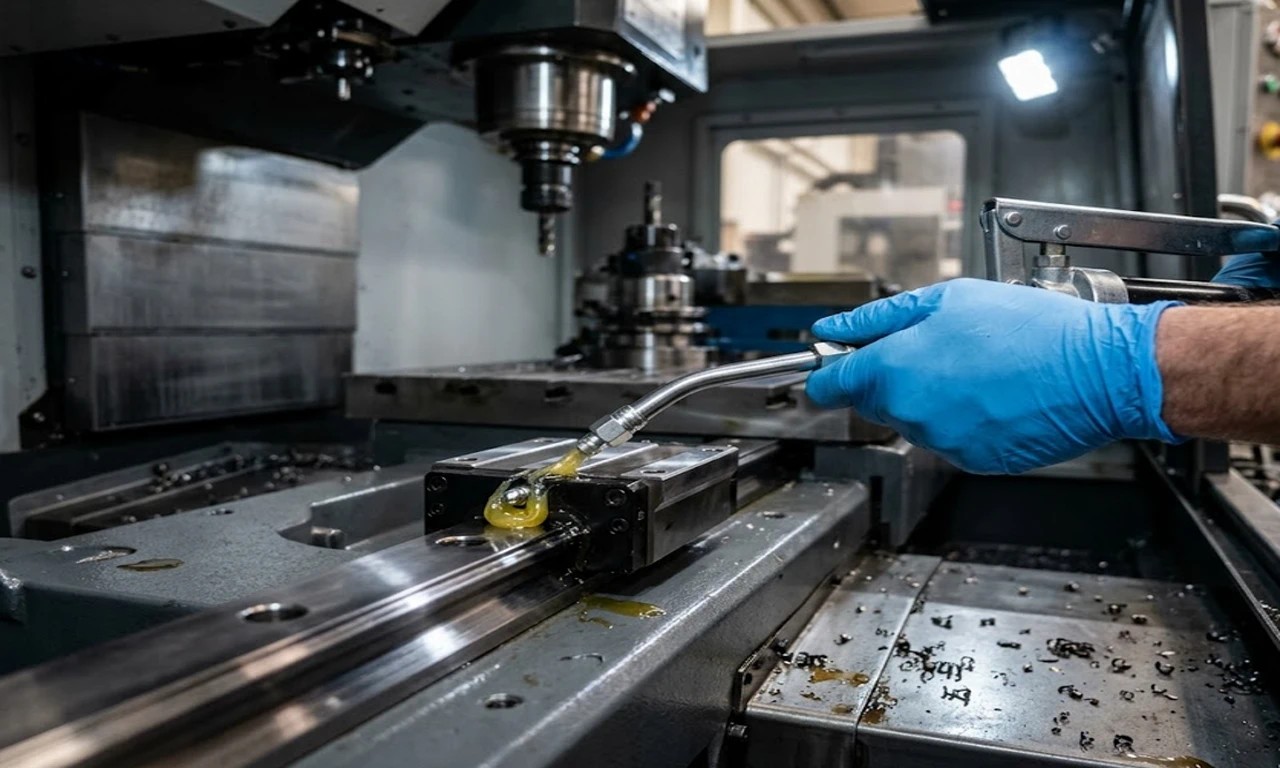

Шаг 1: Промывка и удаление стружки перед шприцеванием
Перед добавлением смазки узел необходимо очистить. Иначе вы просто "запечатаете" абразивную грязь и стружку внутри, создав идеальную притирочную пасту для уничтожения направляющей.
Подача новой смазки осуществляется до тех пор, пока из-под торцевых уплотнений не покажется чистый материал.
Как и чем удалять стружку, пыль и старую смазку (WD-40, легкое масло, ветошь)
Сначала сухой ветошью или скребком удалите крупную грязь. Затем ветошью, смоченной в уайт-спирите или легком масле (не WD-40 в качестве смазки!), удалите отработанную смазку с торцевых уплотнений каретки и с поверхности рельса. После этого можно добавлять свежую смазку через тавотницу шприцем до тех пор, пока из-под уплотнений не покажется чистый материал. Излишки убрать.
Шаг 2: Сводная таблица интервалов ТО: от смены до квартала
Создайте простой, но исполнимый график. Ответственность должна быть персональной.
| Периодичность | Процедура | Ответственный |
| Ежедневно (перед сменой) | Визуальный осмотр на предмет загрязнений и целостности уплотнений. Очистка рельсов. | Оператор станка |
| Еженедельно | Проверка плавности хода. Аудиальный контроль. Добавление смазки (при необходимости). | Наладчик |
| Ежеквартально | Полная очистка и замена смазки. Проверка уплотнений, скребков. Проверка люфта (базовая). | Механик службы ТО |
| Ежегодно | Инструментальная диагностика люфта и геометрии (для прецизионного оборудования). | Инженер службы ТО |
Шаг 3: Защита от СОЖ и абразива: торцевые уплотнения и гофрозащита
Лучшее обслуживание — это предотвращение проблемы. Изоляция направляющих от агрессивной среды — ключевая задача.
Роль стандартных уплотнений и скребков
Каждая каретка ABBA оснащена системой уплотнений (торцевыми, боковыми, нижними) и скребками. Их задача — удерживать смазку внутри и не пускать грязь. Регулярно проверяйте их состояние. Порванное уплотнение — это открытые ворота для абразива.
Когда нужна дополнительная защита: гофры, кожухи, телескопические крышки
Если станок работает в условиях высокой запыленности, с большим количеством СОЖ или абразивной стружки (например, обработка чугуна), стандартных уплотнений недостаточно. Необходимо устанавливать дополнительную защиту: гофрозащиту, телескопические кожухи. Это вложение окупается многократно.
Типичные ошибки при обслуживании систем линейного перемещения
Теория — это одно. Но на практике мы в «Промснабрф» постоянно сталкиваемся с последствиями одних и тех же дорогостоящих заблуждений.
Самая дорогая ошибка, которую я видел, — это использование "универсальной" смазки с PTFE на новых станках. Через полгода каналы забились, и пришлось менять всю систему направляющих. Экономия в 500 рублей на смазке привела к убыткам более чем в 200 000 рублей на закупке новых комплектующих и простое. Быстро, четко и по делу — это относится и к выбору смазочных материалов. — Смирнов Сергей Борисович
Ошибка №1: Использование неподходящей или несовместимой смазки
Смешивание литиевой и, например, кальциевой смазки приводит к их распаду и потере свойств. Последствия — как при работе на сухую. Всегда используйте один и тот же тип смазки или полностью очищайте узел перед сменой.
Ошибка №2: Недостаточная или, наоборот, избыточная подача смазки
Недостаток смазки ведет к износу. Избыток — к налипанию грязи и повышенному сопротивлению. Используйте шприц с дозатором или считайте "качки", чтобы подавать строго определенный объем.
Ошибка №3: Пренебрежение регулярной очисткой, особенно в грязных условиях
Добавлять свежую смазку поверх старой, смешанной со стружкой — это самообман. Вы не смазываете, а ускоряете износ. Сначала чистка, потом смазка. Без исключений.
Ошибка №4: Игнорирование первых признаков износа и работа "до отказа"
Стук, шум, люфт — это не "особенности работы", а симптомы болезни. Продолжая эксплуатацию, вы рискуете получить внезапный отказ в середине выполнения срочного заказа. Плановый ремонт всегда дешевле аварийного.
Часто задаваемые вопросы
Совместимы ли направляющие ABBA с HIWIN и можно ли использовать их смазку?
Геометрически некоторые типоразмеры могут быть взаимозаменяемы, но мы не рекомендуем ставить каретку одного производителя на рельс другого. Микронные различия в профиле дорожек качения приведут к ускоренному износу. Что касается смазки, то если она соответствует классу и типу (например, литиевая), то ее можно использовать, но идеальный вариант — следовать рекомендациям конкретного производителя.
Как часто нужно менять смазочный фетр в системе самосмазывания BR?
Это зависит от интенсивности работы. В среднем, его ресурс составляет около 2500 км пробега. При плановом ТО оцените его состояние: если он сухой или загрязнен, его пора заменить на новый.
Что делать, если на направляющей появились следы коррозии?
Легкий поверхностный налет можно попробовать убрать ветошью, смоченной в ингибиторе коррозии или керосине. Если же коррозия уже оставила раковины (питтинг) на дорожках качения — узел подлежит замене. Дальнейшая эксплуатация приведет к разрушению шариков и заклиниванию.
Насколько сильно влияет качество первоначального монтажа на последующее обслуживание?
На 90%. Если рельс установлен на неровную поверхность, с изгибом или непараллельно другому рельсу, каретка будет испытывать постоянные нерасчетные нагрузки. Это приведет к катастрофически быстрому износу, и никакая смазка тут не поможет. Монтаж — это фундамент, на котором держится весь ресурс направляющих.
Чек-лист инженера-механика по эксплуатации станков
Обслуживание линейных направляющих ABBA — это не сложно, но требует системности и внимания к деталям.
Ключевые принципы: правильная смазка, регулярная очистка, своевременная диагностика и качественный монтаж. Каждый рубль, вложенный в плановое ТО, экономит сотни рублей на аварийных ремонтах и простоях. Наша миссия в "Промснабрф"— не просто продать запчасти, а обеспечить бесперебойную работу вашего производства. Потому что именно это приносит деньги — и вам, и нам.
