Автор: Смирнов Сергей Борисович, ведущий специалист по системам линейного перемещения.
Экспресс-диагностика линейной техники и гидравлики Bosch Rexroth
Когда оборудование начинает сбоить, первый вопрос всегда — "что сломалось?". Ответ часто лежит на поверхности, если знать, куда смотреть и что слушать. Это первичный осмотр, который не требует специнструмента, но может предотвратить фатальные поломки.
Визуальный контроль: утечки масла и повреждения уплотнений
Визуальный осмотр — это основа основ. Ваши глаза могут заметить утечки рабочей жидкости, запотевания на соединениях или повреждения уплотнений и шлангов. Ищите также следы коррозии или изменение цвета компонентов — это явный признак перегрева или химического воздействия.
Акустическая дефектовка: кавитация в насосах и стук направляющих
Здоровое оборудование работает ровно, без посторонних звуков. Появление нехарактерного шума, металлического стука или скрежета — тревожный сигнал. Монотонный гул в насосах и гидромоторах часто свидетельствует о кавитации или износе подшипников, а отчетливое шипение — об утечках воздуха или жидкости.
Функциональные сбои механики: потеря точности позиционирования
Самый очевидный признак — это изменение в работе механизма. Это может быть потеря точности позиционирования, когда направляющая с профильным рельсом не доходит до нужной точки, или появление рывков и вибрации. Если ваш узел отвечает за высокоточное микронное перемещение портала станка, эксперты настоятельно рекомендуют проверить состояние винтовой пары. Износ резьбы неизбежно приводит к потере преднатяга и появлению мертвого хода. В таких случаях восстановить паспортную точность оборудования поможет установка надежных ШВП Bosch Rexroth, которые отличаются заводской закалкой дорожек качения и исключительной плавностью хода.

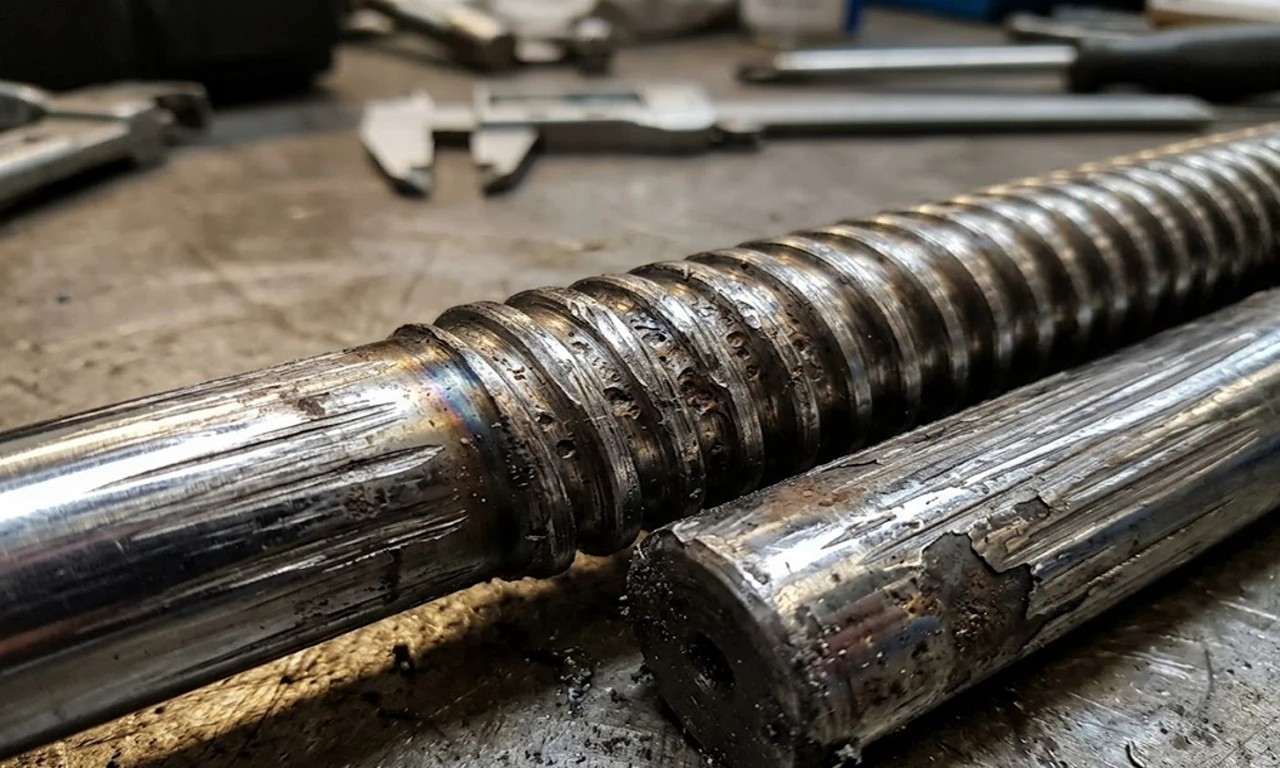

Задиры и усталостное выкрашивание (питтинг) — результат работы узла в условиях масляного голодания или абразивного загрязнения.
Главные причины износа шарико-винтовых передач и гидромоторов
Понимание корневой причины — это половина ремонта. Большинство поломок не случаются внезапно; они являются следствием длительного процесса износа, неправильной эксплуатации или недостаточного обслуживания.
Загрязнение гидравлической жидкости (допуски по ISO 4406)
Гидравлическое масло — это кровь системы, и ее чистота критична. Мельчайшие абразивные частицы, вода или продукты окисления масла действуют как наждачная бумага, вызывая выкрашивание металла и питтинг на прецизионных поверхностях, таких как дорожка качения в подшипниках или пары плунжер-гильза в насосах.
Для справки: требования к чистоте гидравлических жидкостей регламентируются международным стандартом ISO 4406. Игнорирование этих норм — прямой путь к дорогостоящему ремонту.
Усталостное выкрашивание (питтинг) прецизионных поверхностей
Даже идеальное оборудование не вечно. Уплотнения, подшипники, шариковые втулки и штоки изнашиваются естественным образом. Циклические нагрузки со временем приводят к усталостным трещинам в металле, особенно в высоконагруженных узлах, что требует своевременной замены.
Ошибки монтажа: несоосность валов и превышение давления
Человеческий фактор играет огромную роль. Неправильная центровка валов (несоосность) создает колоссальные боковые нагрузки на подшипники, а превышение номинального давления или перегрузка системы ускоряют износ в десятки раз. Неправильная настройка клапанов или попытки запустить оборудование с нарушениями регламента — это гарантированные проблемы в будущем. Чтобы минимизировать риски внезапной остановки конвейера, предприятиям следует заранее формировать складской резерв критически важных комплектующих. Найти оригинальную гидравлику, направляющие и приводы можно в каталоге Bosch Rexroth, что гарантирует защиту от подделок и полное соответствие техническим допускам немецкого концерна.
Отказы электронных компонентов гидрораспределителей
Современная линейная техника — это не только механика, но и сложная электроника. Отказ электромагнитов на гидрораспределителях, поломка контактов в разъемах или сбои в работе датчиков обратной связи могут полностью парализовать работу системы, даже если вся механическая часть в идеальном состоянии.
Инструментальная диагностика компонентов оборудования
Когда первичных признаков недостаточно, в ход идет инструментальная диагностика. Это работа для специалистов, требующая оборудования и понимания гидравлических схем.

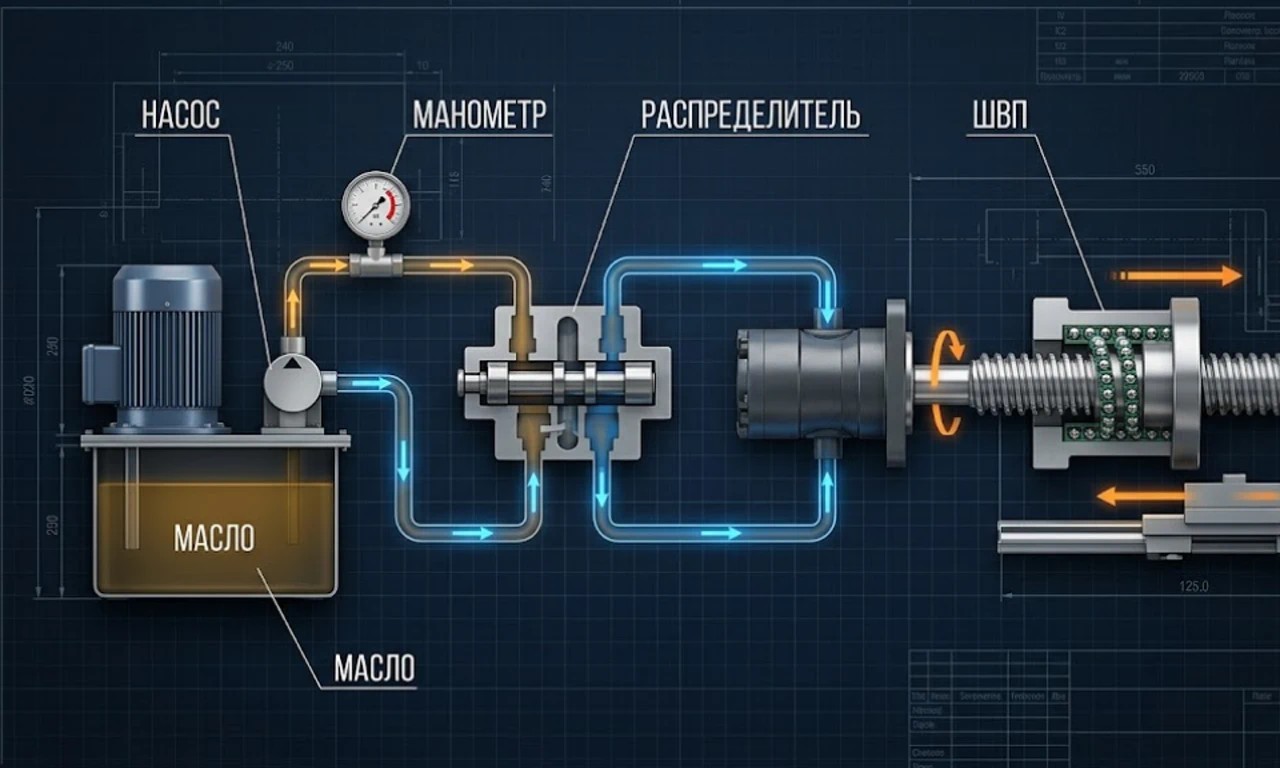

Инструментальная диагностика требует понимания связи между подачей гидравлической жидкости и механическим перемещением узлов.
Шаг 1: Замер давления манометром и проверка расходомеров
Углубленный осмотр начинается с проверки уровня и состояния масла. Темный цвет, запах гари или наличие эмульсии (смеси с водой) — показания к немедленной замене. Обязательно осматривается состояние фильтров — забитый фильтр может быть как причиной, так и следствием неисправности. Проверяется затяжка всех резьбовых соединений, так как вибрация может ослаблять их со временем.
Шаг 2: Дефектовка аксиально-поршневых и шестеренных насосов
Профессиональная диагностика опирается на точные измерения. Манометры устанавливаются в контрольные точки для замера давления. Расходомеры позволяют оценить реальную производительность насоса и сравнить ее с паспортной. Тепловизоры помогают обнаружить локальные перегревы, указывающие на трение или внутренние перетечки, а промышленные стетоскопы — точно локализовать источник шума.
Шаг 3: Проверка герметичности гидроцилиндров и залипания золотников
Насосы (Аксиально-поршневые и шестеренные)
Снижение производительности чаще всего связано с износом качающего узла. Полное отсутствие давления может указывать на неисправность предохранительного клапана или, в худшем случае, на срез вала. Для шестеренных насосов характерна поломка серповидной вставки.
Гидромоторы и гидроцилиндры
Здесь главные проблемы — нарушение герметичности из-за износа уплотнений штока и поршня, что приводит к внутренним перетечкам. Проверяется это тестом на герметичность, когда в одну из полостей подается давление, а из другой не должно быть утечек. Критический износ штока и гильзы требует капитального ремонта.
Гидрораспределители и клапаны
Частая проблема — залипание золотника из-за грязи в масле или механического износа. Отказ управления клапаном требует проверки электромагнита и его цепей питания. Важно убедиться, что логика работы клапана соответствует управляющему сигналу.
Регламент технического обслуживания (ТОиР) станков и прессов
Диагностика — это только первый шаг. Дальше следует либо плановое обслуживание, либо ремонт. И здесь превентивные меры всегда обходятся дешевле аварийных.
Сводная таблица интервалов планово-предупредительного ремонта
Простой, но эффективный инструмент для поддержания работоспособности оборудования. Этот чек-лист должен стать частью регламента на любом производстве, где ценят стабильность.
| Операция | Периодичность | Примечания |
| Проверка уровня и состояния масла | Ежедневно | Масло должно быть прозрачным, без эмульсии и запаха гари. |
| Осмотр на предмет утечек | Ежедневно | Проверить все соединения, шланги, уплотнения штоков. |
| Проверка температуры системы | Еженедельно | Резкое повышение температуры — сигнал о проблеме. |
| Проверка состояния фильтров | Ежемесячно | Следить за индикатором загрязненности, своевременно менять. |
| Затяжка резьбовых соединений | Ежеквартально | Использовать динамометрический ключ с нужным моментом. |
| Анализ гидравлической жидкости | Раз в полгода | Лабораторный анализ покажет скрытые проблемы (вода, примеси). |
Профилактика: как продлить срок службы
Ключевой фактор долговечности — чистота гидравлической жидкости. Используйте качественные фильтры и своевременно меняйте масло. Строго соблюдайте режимы эксплуатации, указанные производителем, не допуская перегрузок. И всегда помните о безопасности: перед любыми работами убедитесь, что система обесточена, а давление сброшено.
Советы по замене запчастей и ремонту
Экономия на запчастях часто выходит боком. Использование оригинальных комплектующих (OEM) гарантирует, что геометрия, материалы и допуски соответствуют заводским стандартам. Самостоятельный ремонт оправдан только при наличии квалификации и инструмента, например, при замене уплотнений. Сложные узлы, такие как насосы или гидрораспределители, лучше доверять сервисным центрам.
Ремонт систем Bosch Rexroth: сервисный центр против своих сил
Попытка сэкономить на ремонте сложного оборудования часто приводит к еще большим затратам. Важно трезво оценивать свои компетенции и понимать, где заканчивается зона вашей ответственности.
"Как руководитель, я видел это десятки раз. 90% фатальных поломок, которые привозят к нам в ремонт, — это результат несвоевременной диагностики или попытки починить 'своими силами'. Обращение к специалистам на ранней стадии экономит не просто деньги, а предотвращает недели простоя производства. Это холодный расчет, а не переплата за услуги." - Смирнов Сергей Борисович
Самостоятельная диагностика vs. Сервисный центр: что выбрать?
Решение всегда зависит от баланса рисков, стоимости и времени. Эта таблица поможет принять взвешенное решение.
| Критерий | Самостоятельная диагностика/ремонт | Сервисный центр "Промснабрф" |
| Стоимость | Низкая (только запчасти) | Выше (работа + запчасти) |
| Время | Непредсказуемо, может затянуться | Четкие сроки по договору |
| Риски | Высокие: риск усугубить поломку | Минимальные: финансовая ответственность исполнителя |
| Оборудование | Ограничено тем, что есть в наличии | Полный комплект диагностического оборудования и стендов |
| Гарантия | Отсутствует | Официальная гарантия на работы и запчасти |
Этапы профессиональной дефектовки и стендовых испытаний
Прозрачность процесса — залог доверия. Стандартная процедура ремонта выглядит так:
- Заявка: Вы связываетесь с нами, описывая проблему.
- Доставка: Вы отправляете неисправный компонент в наш сервисный центр.
- Дефектовка: Мы проводим полную разборку и диагностику узла, составляя подробный отчет о неисправностях и необходимых запчастях.
- Согласование: Мы предоставляем вам отчет и смету. Решение о ремонте принимаете вы.
- Ремонт и испытания: После согласования мы выполняем ремонт, заменяем изношенные детали и проводим стендовые испытания для подтверждения рабочих характеристик.
- Возврат и гарантия: Вы получаете полностью исправный узел с официальной гарантией.
Часто задаваемые вопросы
Как часто нужно менять масло в гидравлической системе Bosch Rexroth?
Регламент зависит от условий эксплуатации, но общая рекомендация — каждые 2000-4000 моточасов или раз в год. При тяжелых условиях (высокие температуры, пыль) этот интервал следует сократить.
Можно ли использовать аналоги оригинальных запчастей?
Можно, но это всегда компромисс. Аналоги могут быть дешевле, но никто не гарантирует их ресурс и полное соответствие допускам. Для ответственных узлов мы однозначно рекомендуем использовать только оригинальные запчасти Rexroth.
Что делать, если техника вышла из строя, а производство останавливать нельзя?
Для таких случаев мы в "Промснабрф" держим склад ходовых позиций и предлагаем услугу ускоренного ремонта или поставки. Наша цель — минимизировать ваш простой, потому что мы понимаем, что каждый час простоя — это упущенная прибыль.
Сколько времени занимает стандартная диагностика насоса?
Полная дефектовка с разборкой и составлением акта обычно занимает от 1 до 3 рабочих дней, в зависимости от сложности и габаритов узла.
Чек-лист главного механика по защите производственных линий
Линейная техника Bosch Rexroth — это надежное, но требующее внимания оборудование. Запомните три простых принципа: следите за чистотой масла, проводите регулярное ТО и не пытайтесь самостоятельно ремонтировать то, в чем не уверены на 100%. Правильный подход к диагностике и обслуживанию — это не затраты, а инвестиция в бесперебойную работу вашего производства.
