Добрый день, чем я вам могу помочь? Сегодня поговорим о железе. Конкретно — о тайваньских линейных направляющих ABBA и о том, как они могут принести пользу (и деньги) в мебельном производстве. Если вы думаете, что это удел только огромных промышленных ЧПУ-монстров, я здесь, чтобы доказать обратное. Холодный расчет и немного инженерной смекалки — вот наш рецепт.
Практическое применение в мебели: 5 идей для вашей мастерской
Линейные направляющие ABBA — это не только для больших промышленных станков. Это, по сути, конструктор для взрослых, который позволяет создавать надежные и точные узлы перемещения. Вот несколько простых и эффективных способов их использования в мебельном деле, которые доступны даже начинающему мастеру, если у него прямые руки и правильная цель — сделать качественное изделие, а не "изобрести велосипед".
Уровень 1: Простые и надежные механизмы

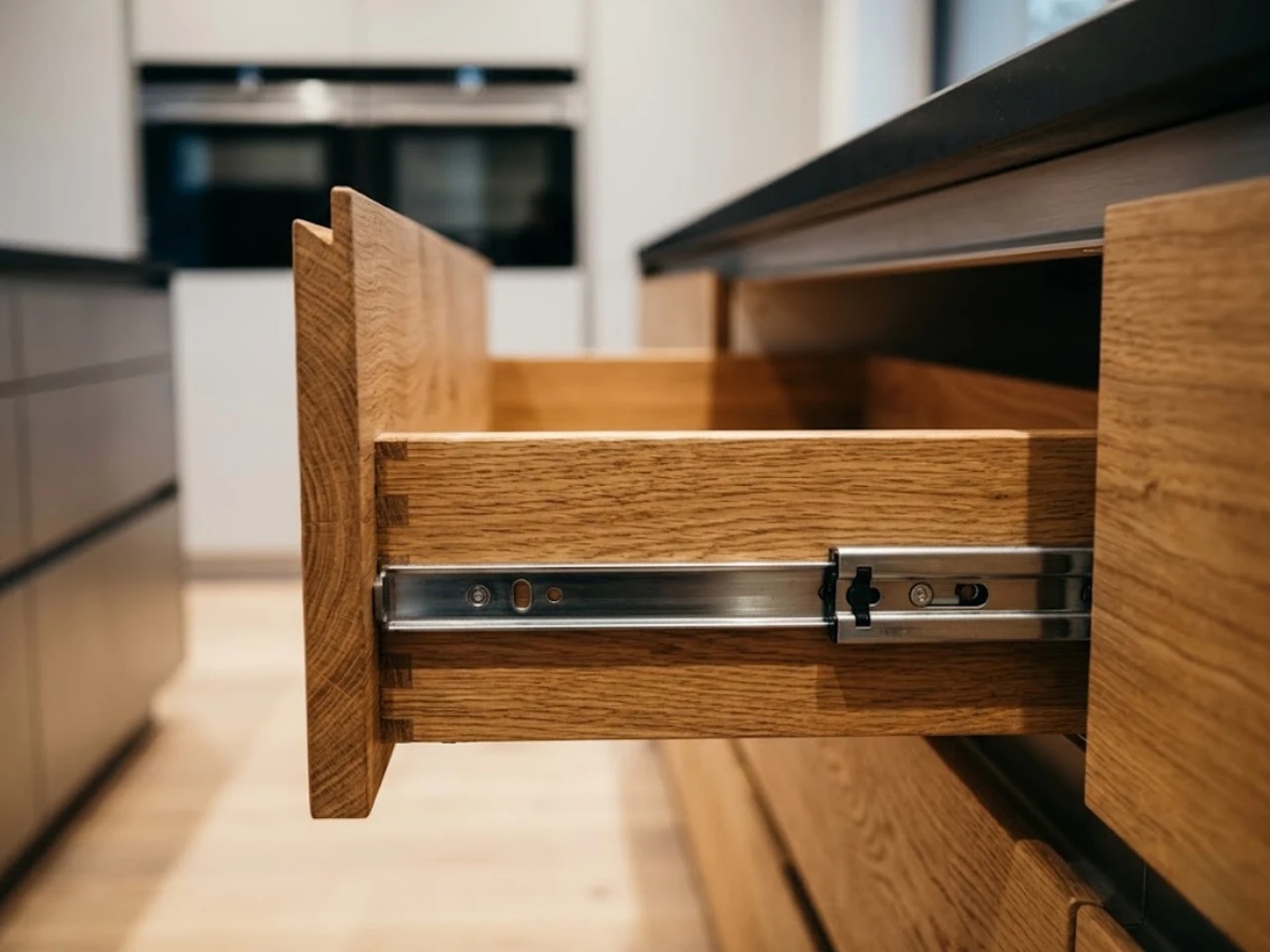

Выдвижные ящики и полки для тяжелой кухонной утвари.
Забудьте про роликовые недоразумения, которые прогибаются под стопкой чугунных сковородок. Пара рельсовых направляющих 15-го типоразмера выдержит нагрузку, о которой обычная фурнитура и не мечтает, обеспечивая при этом абсолютно плавное перемещение без люфтов и заеданий. Клиент будет в восторге, а это главное, ведь клиент, как известно, всегда прав.
Использование 15-го типоразмера рельсов для нестандартной мебельной фурнитуры.
Раздвижные двери для шкафов-купе и перегородок.
Тяжелая дверь из массива дерева или стекла на шариковых направляющих движется с благородной плавностью, а не грохочет, как поезд-призрак. Использование всего одной направляющей сверху или снизу уже кардинально меняет пользовательский опыт.
Выкатные столы и рабочие поверхности.
Нужно спрятать дополнительную столешницу в кухонный остров или сделать выкатной верстак в мастерской? Направляющие ABBA обеспечивают необходимую жесткость конструкции даже в полностью выдвинутом состоянии.

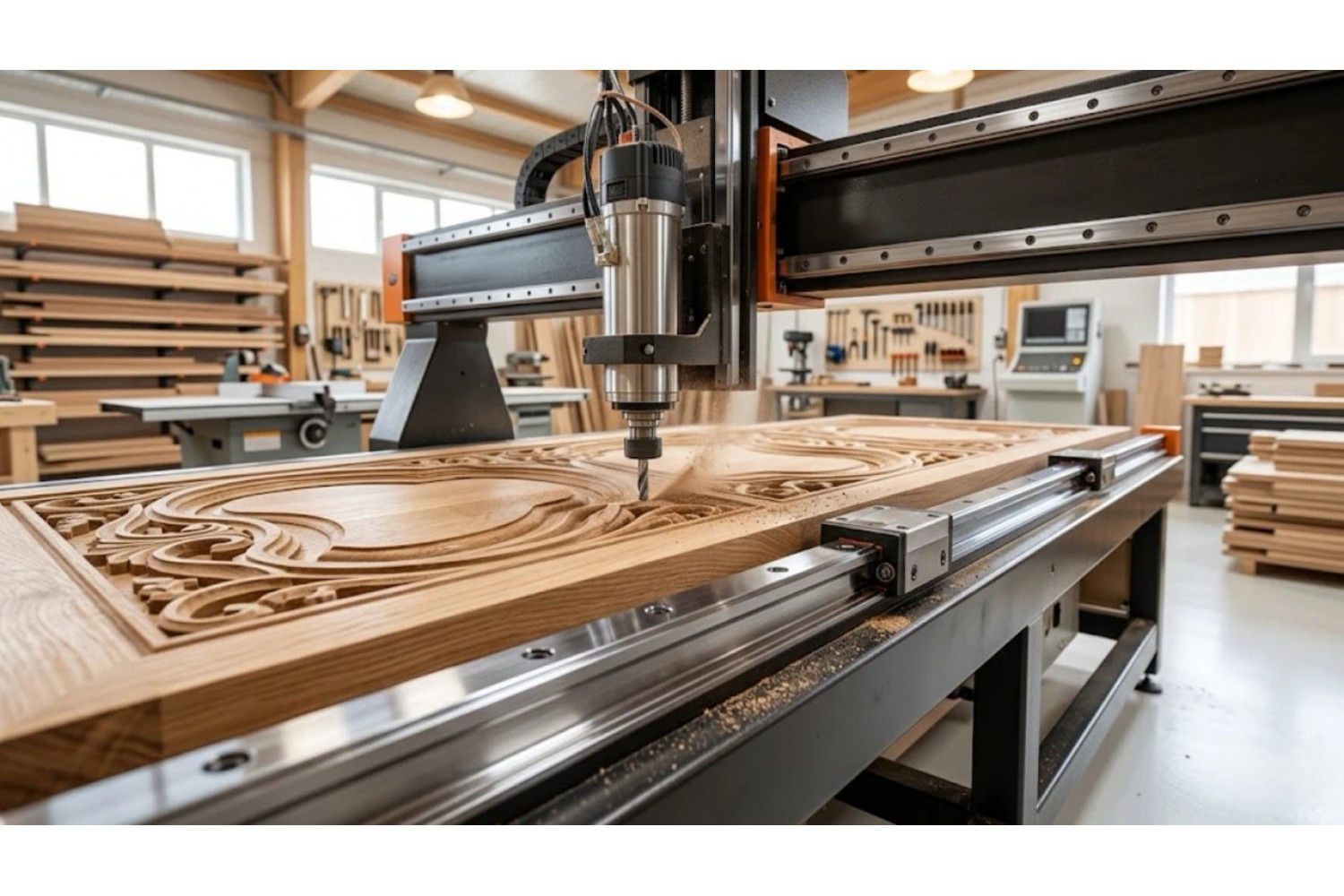

Уровень 2: Сборка собственного ЧПУ-фрезера для дерева
Почему ABBA — отличный выбор для хоббийного или мелкосерийного станка.
Ответ прост: соотношение цена-качество. Вы получаете точность, достаточную для раскройки ДСП и МДФ или изготовления мебельных фасадов, по цене, которая не заставит вас продавать гараж. Это не промышленные "микроны", но для задач мебельщика — более чем достаточно. Это умная экономия, а не погоня за никому не нужными нулями после запятой.
Пример компоновки для фрезера с рабочим полем 600x900 мм для обработки МДФ и фасадов.
Классическая схема: по длинной оси Y ставим две направляющие 20-го типоразмера (например, BRH20), по короткой X — также пару "двадцаток", а на вертикальную ось Z достаточно одной направляющей BRH15 или BRH20 с двумя каретками для большей жесткости. Такая компоновка обеспечит отличный результат при фрезеровке и не разорит на старте.
Почему именно ABBA? Ключевые преимущества для мебельщика
Честно говоря, потому что это выгодно. Моя миссия — деньги. Ваши, которые вы сэкономите, и мои, которые я заработаю, поставив вам хороший товар. ABBA идеально вписывается в эту концепцию.
Точность и жесткость для идеальной фрезеровки
Даже стандартный класс точности N (Normal) у ABBA обеспечивает параллельность рельса и рабочей поверхности в пределах, достаточных для большинства мебельных задач. Это означает отсутствие «ступенек» при проходе фрезы и ровную кромку при раскройке ДСП и МДФ. Жесткость системы "каретка-рельс" позволяет работать с массивом, не опасаясь вибраций и "волнистости" на поверхности.
Готовность к установке: достал и прикрутил
Время — деньги. Направляющие ABBA поставляются с завода уже смазанными консервационной смазкой, готовыми к монтажу. Не нужно ничего промывать и набивать заново, если вы не хранили их в ведрах с песком. Это упрощает и ускоряет сборку, позволяя быстрее запустить станок в работу и начать зарабатывать.
Долговечность в условиях столярной мастерской
Главный враг любой механики в столярке — древесная пыль и мелкая стружка. Они работают как абразив, убивая любую пару трения. Каретки ABBA оснащены стандартной системой пылезащиты: торцевые уплотнения, нижние уплотнения и боковые скребки. Этого достаточно, чтобы противостоять основной массе грязи и обеспечить долгий срок службы при минимальном обслуживании.
Как выбрать подходящие направляющие ABBA для вашей задачи
Здесь нет магии, только холодный расчет. Выбор сводится к пониманию нескольких простых параметров.
Обзор серий и типов кареток: что значат буквы BRH, BRS
Фланцевые (BRH) против безфланцевых (BRS): когда какой тип удобнее.
BRH — каретка с фланцем, крепежные отверстия сквозные. Ее удобно крепить болтами сверху, например, к плите портала. BRS — узкая, безфланцевая каретка, с резьбовыми отверстиями снизу. Идеальна для установки в ограниченном пространстве, где нет места для фланца. Инженерный компромисс тут таков: выбирая BRH, вы получаете чуть более простой и удобный монтаж "сверху", но сама каретка шире. С BRS вы выигрываете в габаритах, но монтаж "снизу" может быть менее удобен.
Стандартные и удлиненные каретки: влияние на грузоподъемность и жесткость.
За буквами H и S скрывается длина. Например, BRH20A — стандартная каретка, а BRH20LA — удлиненная (Long). Удлиненная каретка имеет больше шариков внутри, что увеличивает грузоподъемность и, что важнее, сопротивление опрокидывающим моментам. Если вы вешаете на одну каретку длинный рычаг (например, ось Z с тяжелым шпинделем), удлиненная версия — ваш выбор.
Класс точности и преднатяг: простыми словами для практика
Для мебельных фасадов и раскройки плитных материалов класса точности N (Normal) хватит с головой. Переплачивать за классы H (High) или P (Precision) для этих задач — значит выбрасывать деньги. Преднатяг — это, по сути, принудительное устранение зазора между шариками и дорожками качения. Для ЧПУ-фрезера всегда берите легкий преднатяг (Z0). Он убирает люфт, что критически важно для точности, но не создает излишнего сопротивления движению.
Совместимость с аналогами (например, HIWIN HG)
Частый вопрос: "Можно ли поставить каретку ABBA на рельс HIWIN?". Прямой ответ: рискованно. Несмотря на то что типоразмеры (15, 20, 25) стандартизированы и посадочные размеры часто совпадают, профиль самой дорожки качения может отличаться на сотые доли миллиметра. Этого достаточно, чтобы каретка либо люфтила, либо ее заклинило. Цена ошибки — испорченная каретка и рельс, то есть от 5 до 15 тысяч рублей, выброшенных на ветер, плюс время простоя.
"Несмотря на схожие посадочные размеры, профили рельсов у разных производителей могут незначительно отличаться. Я всегда придерживаюсь принципа ответственности и рекомендую менять рельс и каретку в паре от одного производителя. Или, как минимум, проверять совместимость по официальным чертежам, а не "на глазок". Быстро, четко и по делу — это когда один раз сделал и забыл." — Смирнов Сергей
Монтаж и настройка: 3 ключевых шага к точности
Правильная установка — залог долгой и точной работы. Мы в "Промснабрф" ценим подход "быстро и по делу", поэтому я упростил официальную инструкцию до трех главных правил.
Шаг 1: Идеальная база — залог успеха
Поверхность, на которую вы крепите рельс, должна быть ровной и чистой. Любой заусенец, капля сварки или грязь под рельсом превратят его в "кривую саблю" и сведут на нет всю его заводскую точность. Не ленитесь пройтись шабером или лекальной линейкой.
Шаг 2: Правильная последовательность затяжки болтов
Нельзя просто так взять и затянуть все болты подряд. Чтобы рельс не деформировался, затягивайте крепеж по схеме "от центра к краям". Сначала слегка наживляете центральные болты, затем двигаетесь поочередно к одному и другому краю, и только потом производите финальную затяжку в той же последовательности. Это как затягивать головку блока цилиндров в двигателе — есть правила, и их надо соблюдать.
Шаг 3: Юстировка и проверка плавности хода
Если у вас две параллельные направляющие, их нужно выставить максимально параллельно друг другу. Простой практический метод: закрепите один рельс ("базовый") намертво. Второй ("прижимной") закрепите не до конца. Установите каретки, соедините их жесткой плитой (например, порталом станка) и покатайте конструкцию рукой по всей длине. Если где-то ход становится туже — значит, в этом месте рельсы сходятся или расходятся. Ослабьте болты прижимного рельса, дайте ему "самоустановиться" под давлением кареток и затягивайте.
Обслуживание в условиях мебельной мастерской: защита от пыли и смазка
Надежность техники определяется не только ее качеством, но и отношением к ней.
Защита от древесной пыли — задача №1
Штатные уплотнения каретки хорошо справляются с крупной стружкой, но мелкодисперсная древесная пыль — их главный враг. Регулярно очищайте рельсы и каретки сжатым воздухом или щеткой. Если станок работает в интенсивном режиме, подумайте о дополнительной защите, например, о гофрозащите. Это простое решение продлит жизнь комплектующим в разы.

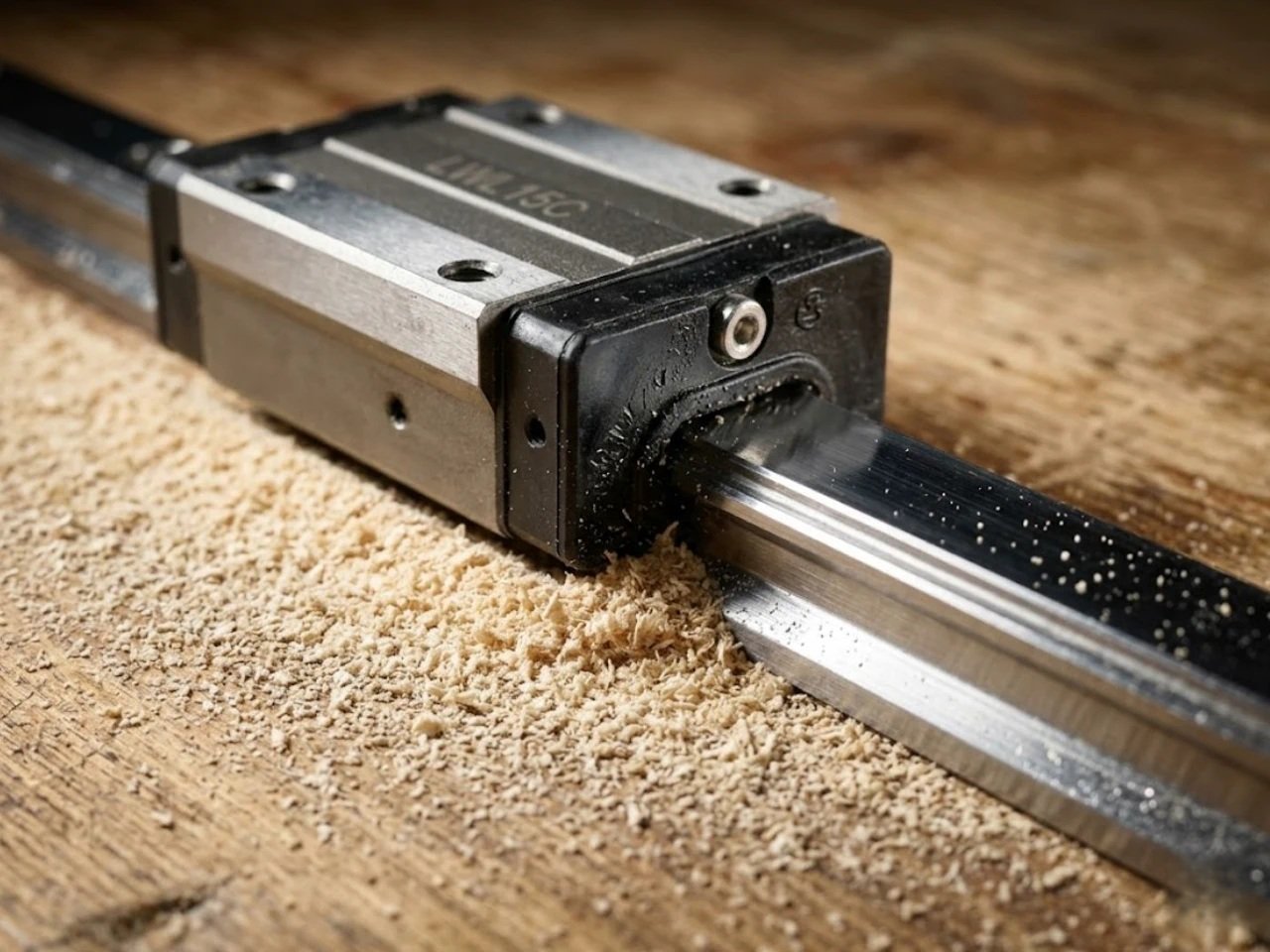

Торцевые скребки каретки эффективно отводят мелкодисперсную пыль, сохраняя дорожки качения чистыми.
Регламент смазки: как часто и чем?
Нужно ли смазывать новые направляющие?
Ответ: нет, они готовы к работе "из коробки". Заводская смазка рассчитана на первые 100-200 часов работы. Мой подход "быстро, четко по делу" не предполагает лишних телодвижений. Поставили и работайте.
Выбор смазки: рекомендации по консистентной смазке для деревообрабатывающих станков.
Используйте любую качественную литиевую смазку класса NLGI 2. Она достаточно густая, чтобы не вытекать, и отлично работает в узлах качения. Примеры: Mobilux EP2, Shell Gadus S2 V220 2. Не стоит изобретать что-то экзотическое.
Периодичность: простой регламент "каждые 3 месяца или 100 км пробега" и визуальный осмотр.
Для хоббийной или мелкосерийной мастерской простого регламента "добавлять смазку через пресс-масленку раз в 3 месяца" более чем достаточно. Или ориентируйтесь на пробег, если можете его оценить — примерно каждые 100 км. Главное — визуальный осмотр. Если видите, что на рельсе нет тонкой масляной пленки, а есть только сухая грязь, — пора обслужить.
Сравнительный анализ: ABBA BRH против популярных аналогов
Давайте сравним в формате "холодного расчета", что получает мебельщик за свои деньги. Сравниваем популярный 20-й типоразмер.
| Параметр | ABBA BRH20 | HIWIN HGH20 | Дешевый "NoName" (Китай) |
| Класс точности (стандарт) | N (Normal), стабильное качество | HG (High Grade), выше по умолчанию | Непредсказуем, часто без маркировки |
| Грузоподъемность (динам.) | ~19 кН | ~21 кН | Заявлена высокая, по факту на 20-40% ниже |
| Качество уплотнений | Хорошее, достаточно для столярки | Отличное, один из лидеров рынка | Посредственное, часто пропускает пыль |
| Взаимозаменяемость | Только внутри бренда ABBA | Только внутри бренда HIWIN | "Лотерея", несовместимы даже с собой |
| Ориентировочная цена | Х (База для сравнения) | ~1.3-1.5 Х | ~0.6-0.8 Х |
| Вердикт для мебельщика | Оптимальный выбор. Баланс цены и качества. | Отличный выбор, если бюджет позволяет. Небольшая переплата за бренд и чуть более высокое качество. | Рискованный выбор. Экономия может обернуться проблемами и простоем. Подходит для неответственных механизмов. |
Часто задаваемые вопросы
Можно ли использовать направляющие ABBA для вертикального перемещения, например, в подъемном механизме стола?
Да, абсолютно. Их грузоподъемность рассчитана для работы в любом пространственном положении. Главное — правильно подобрать типоразмер под вес конструкции и учесть динамические нагрузки.
Что делать, если во время работы появился скрежет или люфт?
Скрежет — признак попадания мусора или отсутствия смазки. Немедленно остановитесь, очистите и смажьте узел. Люфт на каретке с преднатягом — крайне редкое явление, обычно свидетельствующее либо о сильном износе из-за работы "всухую" в грязи, либо о повреждении шариков от ударной нагрузки. Скорее всего, потребуется замена каретки.
Насколько сильно древесная пыль сокращает срок службы направляющих?
Критически сильно, если ее не убирать. Смешиваясь со смазкой, она образует абразивную пасту, которая может "съесть" дорожки качения за несколько месяцев интенсивной работы. Регулярная чистка — обязательна.
Где найти чертежи для проверки совместимости кареток и рельсов?
Обычно на сайте производителя или у серьезного поставщика. Мы в «Промснабрф» предоставляем всю необходимую техническую документацию по запросу, потому что ценим ваше время и деньги.
Какой типоразмер (15, 20, 25) выбрать для фрезера по дереву?
Для небольшого хоббийного станка (до 1000х1000 мм) часто достаточно комбинации 15-го и 20-го типоразмеров. Для станков побольше, ориентированных на серийную работу, лучше сразу закладывать 20-й или даже 25-й типоразмер по всем осям для максимальной жесткости.
Целесообразность внедрения промышленных направляющих в столярный бизнес
Если отбросить маркетинговую шелуху, то линейные направляющие ABBA — это надежный, точный и, главное, экономически оправданный выбор для широкого круга задач в мебельном деле. От премиального выдвижного ящика до сборки собственного ЧПУ-станка. Простота выбора, монтажа и обслуживания делают их отличным инструментом для тех, кто ценит свое время и умеет считать деньги. Я свой выбор сделал, основываясь на ответственности и честности. Теперь выбор за вами.
